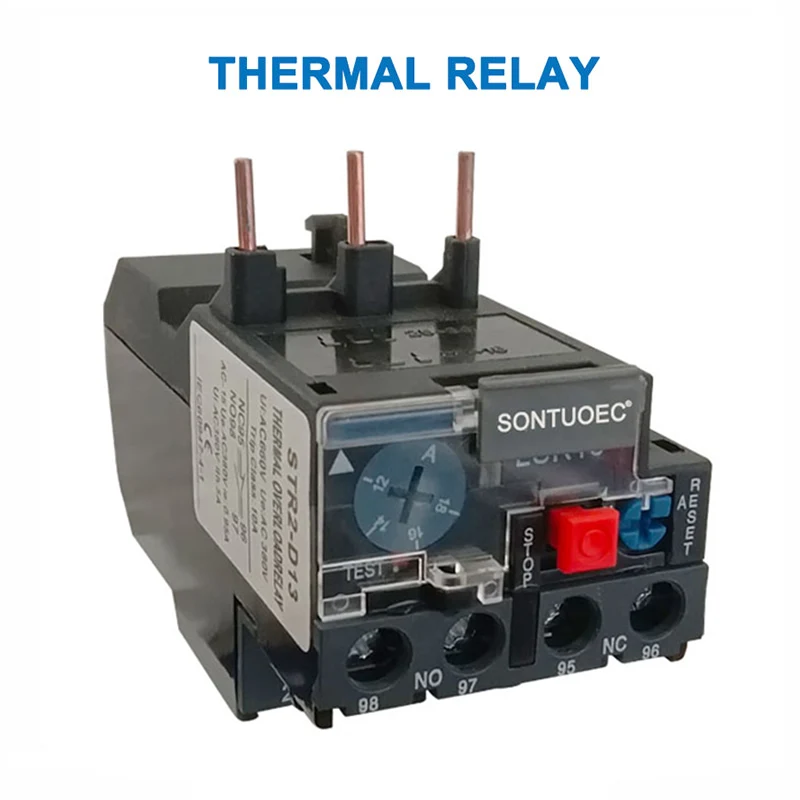

サーマルリレーの動作原理と選定上の注意点

サーマルリレーリレー ファミリの重要なメンバーであり、本番環境で頻繁に使用され、重要な意味を持っています。

サーマルリレーの動作原理

サーマルリレーの発熱体は発熱するため、モーター回路と直列に接続する必要があります。これにより、サーマルリレーがモーターの過負荷電流を直接検出できるようになります。サーマルリレーの感知素子は通常、バイメタルストリップです。バイメタル ストリップは、線膨張係数の異なる 2 枚の金属シートを機械的にプレスして複合したものです。膨張係数が大きい層を活性層と呼び、膨張係数が小さい層を受動層と呼びます。加熱すると、バイメタル ストリップは直線的に膨張します。 2 つの金属層の線膨張係数の違いとそれらの密着により、バイメタル ストリップは不動態層に向かって曲がります。この曲げによって発生する機械的な力によって接点が動作します。

サーマルリレーの分解

Aサーマルリレー発熱体、バイメタルストリップ、接点、伝達および調整機構で構成されます。発熱体は、保護されたモーターの主回路に直列に接続された低抵抗の抵抗線です。バイメタル ストリップは、異なる熱膨張係数を持つ 2 枚の金属シートを一緒にプレスすることによって形成されます。モーターが過負荷になると、発熱体に流れる電流が設定電流を超え、バイメタルストリップが熱により上方に曲がり、プレートから分離して常閉接点が開きます。常閉接点はモーターの制御回路に接続されているため、その接点が開くと接続されているコンタクターコイルへの通電が遮断され、それによってコンタクターの主接点が開き、モーターの主回路への通電が遮断され、過負荷保護が提供されます。

サーマルリレーの機能

これは主に、非同期モーターに過負荷保護を提供するために使用されます。その動作原理は、過負荷電流が感熱素子を通過すると、バイメタルストリップが加熱して曲がり、アクチュエータを押して接点を作動させ、それによってモータの制御回路が切断され、モータがシャットダウンされ、過負荷保護が提供されるというものです。曲げ加工中にバイメタルストリップからの熱伝達には長い時間がかかるため、サーマルリレーを短絡保護に使用することはできません。過負荷保護サーマルリレーの過負荷保護としてのみ使用できます。

サーマルリレーの目的

サーマルリレー主に回路の過負荷保護に使用されます。

 その動作原理は、過負荷電流が感熱素子を通過すると、バイメタルストリップが加熱して曲がり、アクチュエータを押して接点を作動させ、それによって回路を切断して負荷を停止し、過負荷保護を提供するというものです。曲げ加工中のバイメタルストリップからの熱伝達には長い時間がかかるため、サーマルリレーは短絡保護には使用できず、過負荷保護のみに使用されます。

サーマルリレー選定時の注意点
