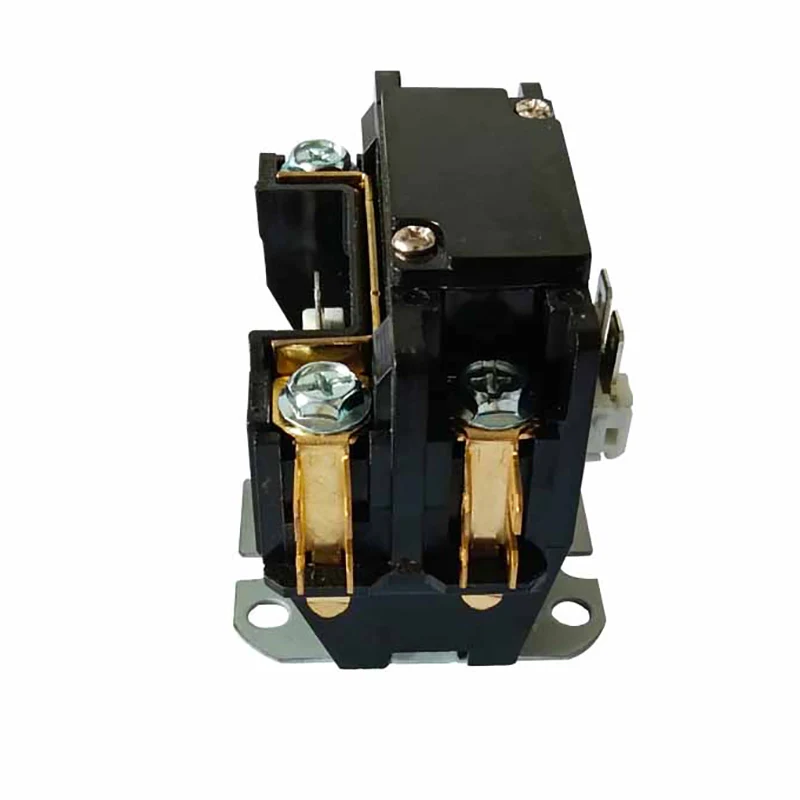

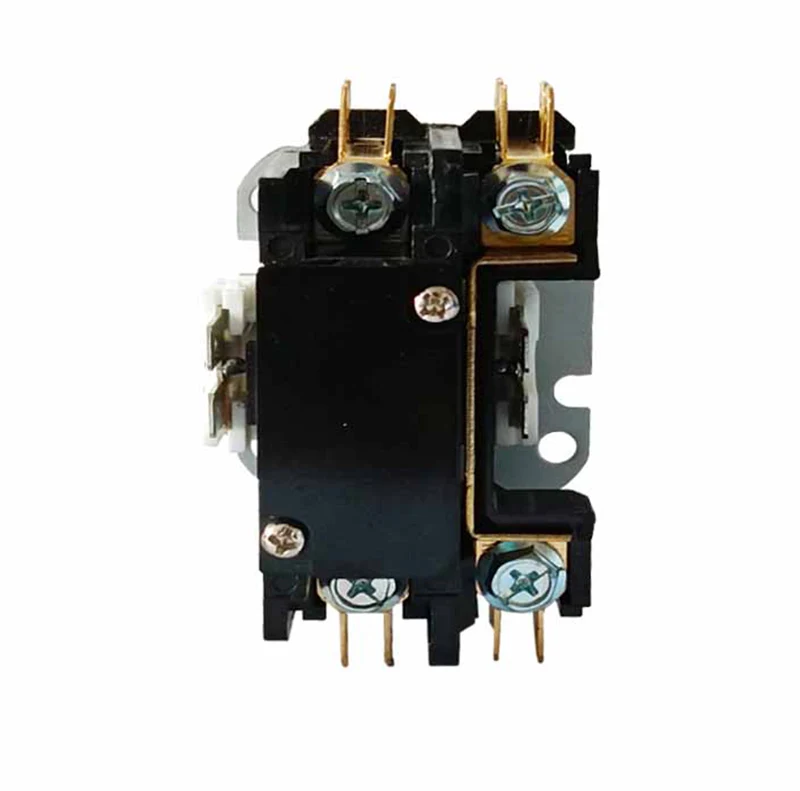

1.5p 25A AIR ACコンディショニングコンタクタ

操作の原則

1.5p 25A AIR ACコンディショニングコンタクターのコイルが通電されると、鉄のコアは磁気になり、接触システムを引き付けて閉じ、電源を電源に接続します。コイルが発生すると、鉄のコアは磁気を失い、接触システムはスプリングによって分離され、負荷が電源から切断されます。このようにして、コンタクタは電気荷重のリモート制御を許可します。

明確な目的コンタクタアプリケーション：

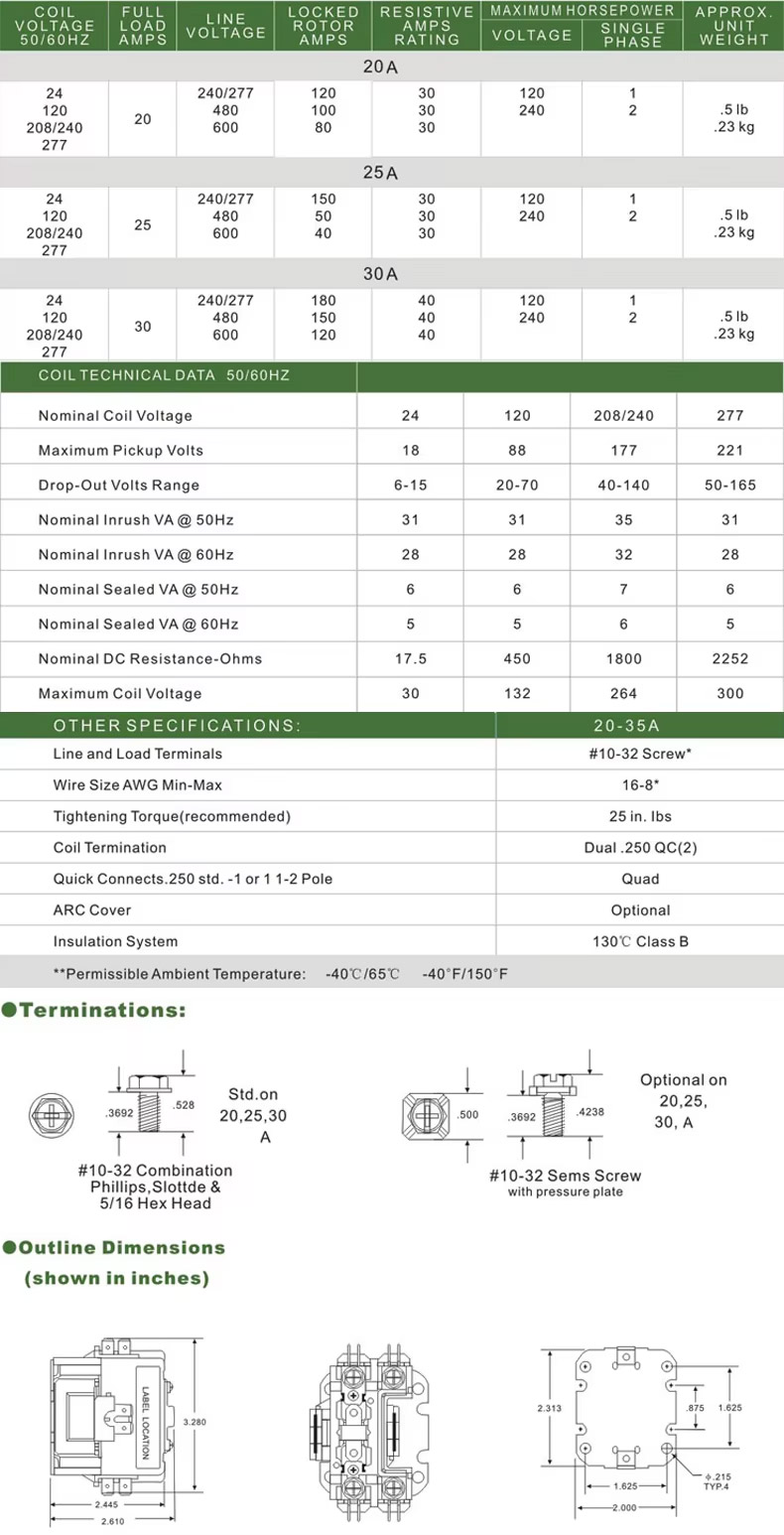

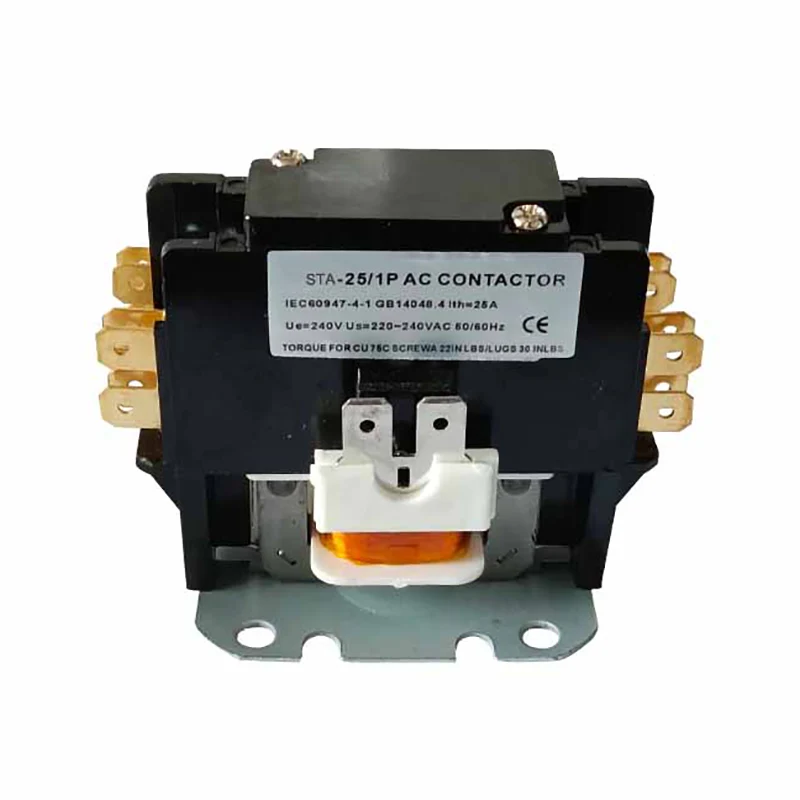

•CJX9（またはSTA）シリーズエアコンACコンタクタは、主にAC 50Hzまたは60Hzのラインに適用できます。定格絶縁電圧は240Vで、ラインの閉鎖または切り替えに使用される60Aまでの定格作業電流は60Aまでです。

•エアコンコンタクターは明確な目的であり、ACコンタクタは、冷蔵、エアコン、電気暖房システムで使用するために設計されています。

•電源接続は、クイック接続付きのネジ端子またはクイック接続付きのラグ端子で行うことができます

•IEC60947-4-1に準拠しています

構造と機能

構造：

電磁システム：コイル、コア、その他のコンポーネントを含む。磁束を生成して接触システムの開閉を駆動するために使用されます。

コンタクトシステム：メインの接触と補助接触を含む、メイン接点は高電流を運ぶために使用され、補助接点は制御信号の送信とフィードバックを実現するために使用されます。

アーク消火装置：連絡先が切断されたときに生成されたアークを消すために使用され、接触が損傷から保護されます。

シェル：熱散逸を提供しながら、外部環境から内部コンポーネントを保護するために使用されます。

特徴：

特定のパワーシステムと負荷タイプの明確に定義された目的と特定の設計を備えています。

接触システムは、良好な電気伝導率と耐摩耗性を備えた高品質の材料から製造されています。

電磁システムは、接触を確実に関与および放出するのに十分な吸引力を持っています。

アーク消滅デバイスは、アークを効果的に消滅させ、接点を損傷から保護することができます。

シェルは、十分な強度と熱散逸性能で合理的に設計されています。
