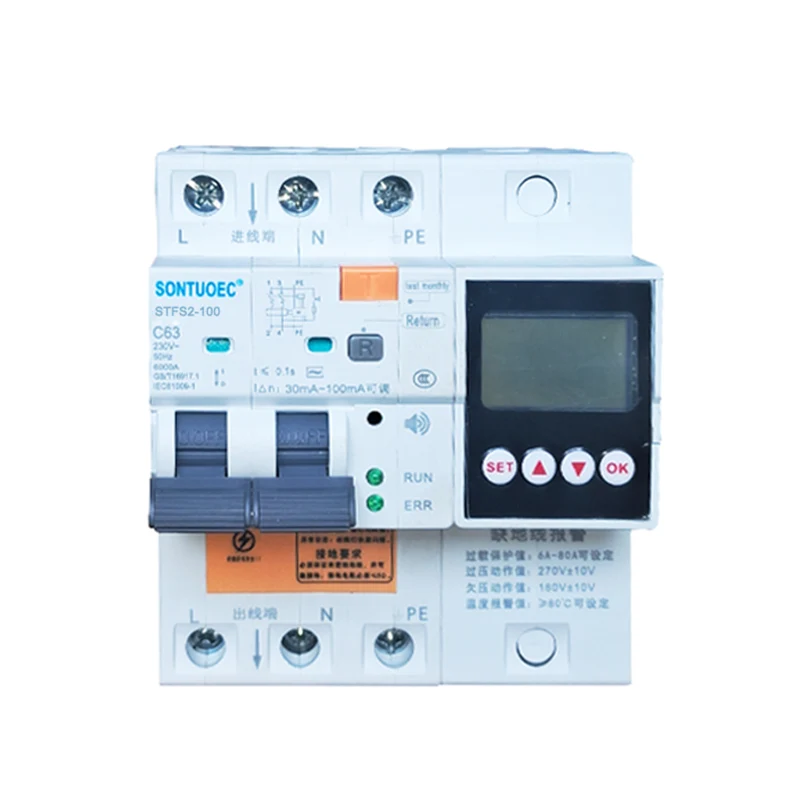

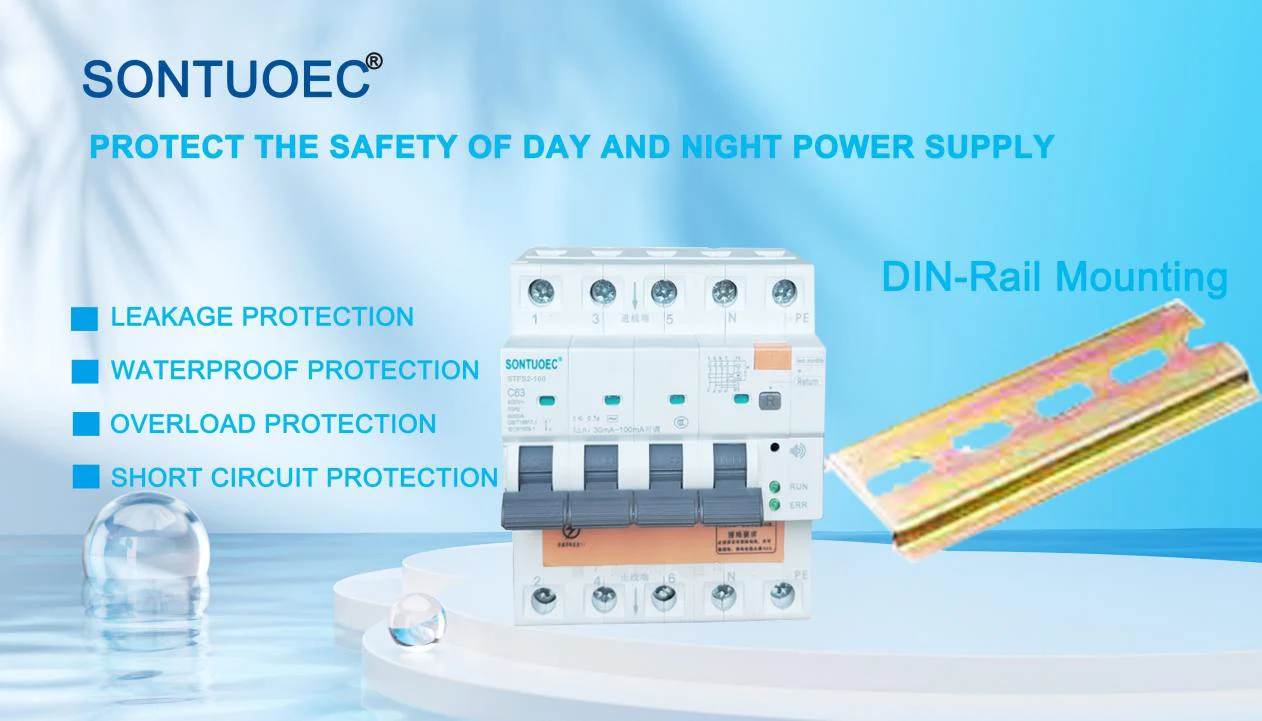

100A 2p 4p 多機能 RCBO

周囲の気温：

1.周囲温度は-5±1℃以下、+40℃以下、および日平均値が+35℃を超えてはなりません。

2. 標高: 設置場所の標高は 2000m を超えてはなりません。

3.大気条件

空気はきれいで、最高気温が+40℃でも、空気の相対湿度は50％を超えません。 +20℃などの低温では、より高い相対湿度が許容されます。

相対湿度は 90% を超えてはなりません。温度変化により適度な結露が発生する場合がありますので、十分な対策が必要です。

4. 設置カテゴリー 設置カテゴリーは lI および III です。

電流と極数

100A: これは、RCBO の定格が 100 アンペアであることを示します。定格電流は、過熱や損傷を引き起こすことなくサーキットブレーカーが連続的に流すことができる電流の最大値です。

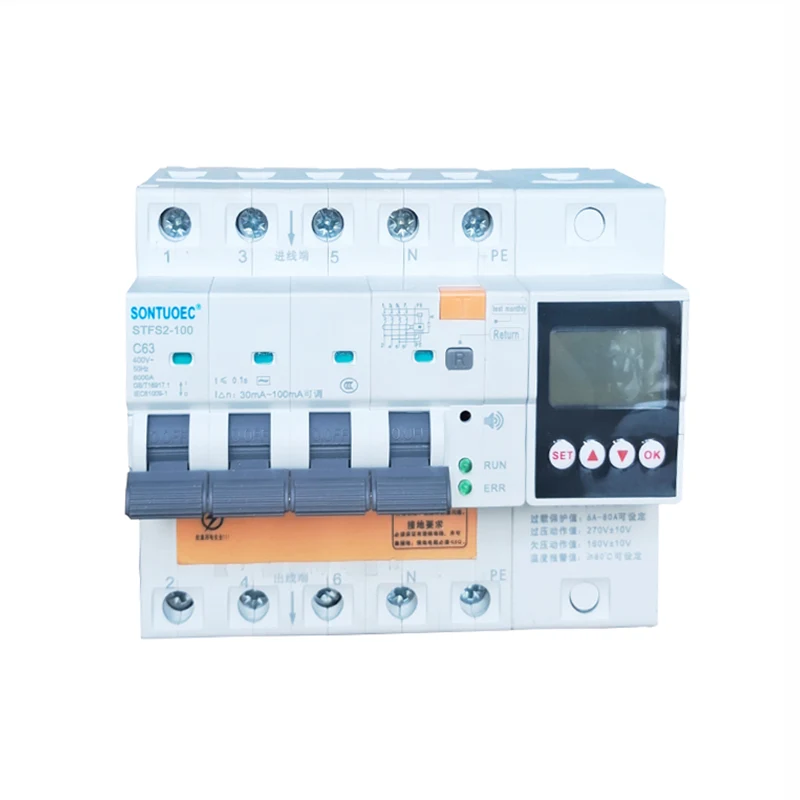

2p、4p: ここでの「p」は極数、つまりサーキットブレーカーを接続できる回路相の数を表します。 2p は、回路ブレーカーが 2 つの回路相 (通常は Fire と Zero) に接続できることを意味し、4p は回路ブレーカーが 4 つの回路相 (通常は 3 相 Fire と Zero) に接続できることを意味します。

多機能

多機能とは、この 100A 2p 4p 多機能 RCBO がさまざまな保護機能を備えていることを示します。基本的な過負荷および短絡保護に加えて、漏れ保護、低電圧保護、過電圧保護なども提供できます。温度保護、浸水アラーム、調整可能な電流と電圧。これらの保護により、RCBO は回路と機器に対してより包括的な保護を提供できます。

警告！

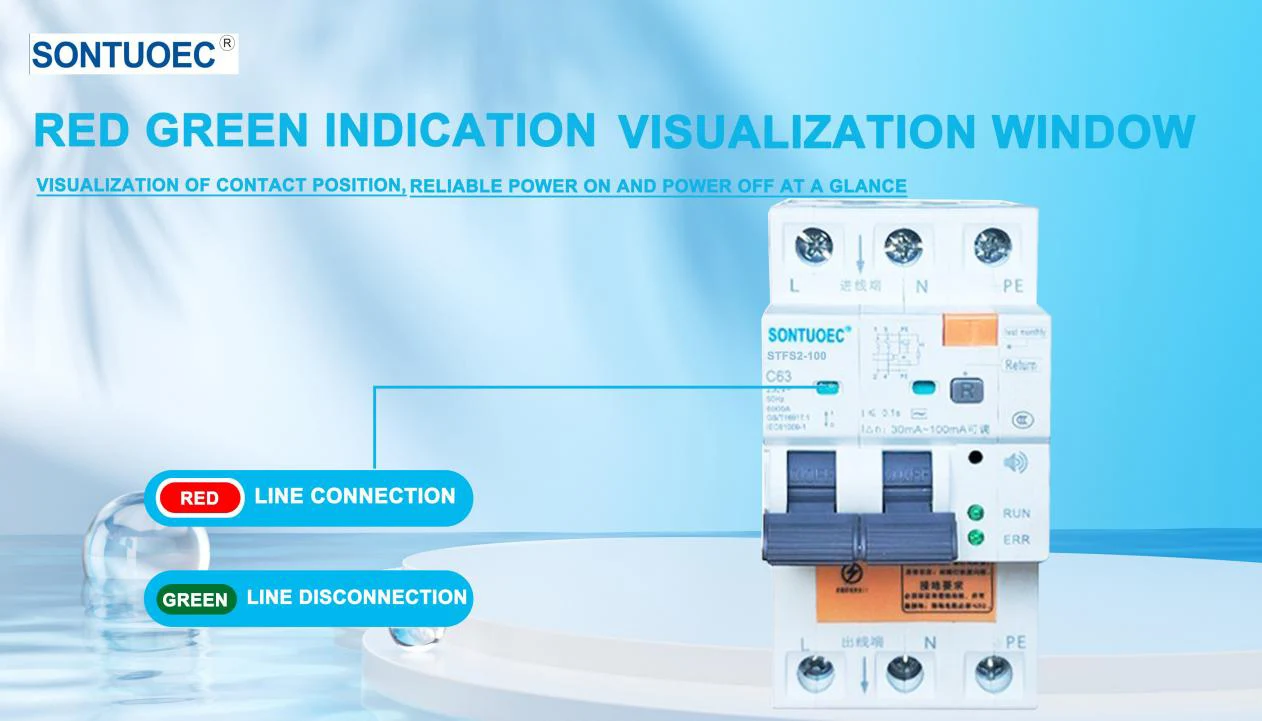

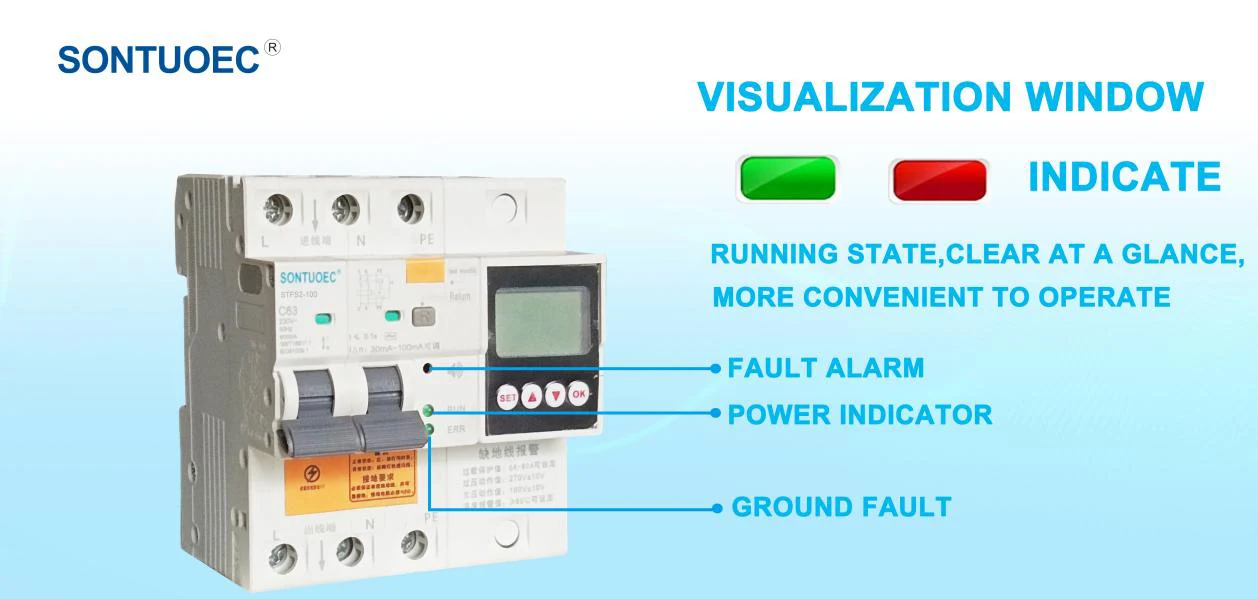

警告通常状態: 緑色のライトが点灯。

異常状態：消灯

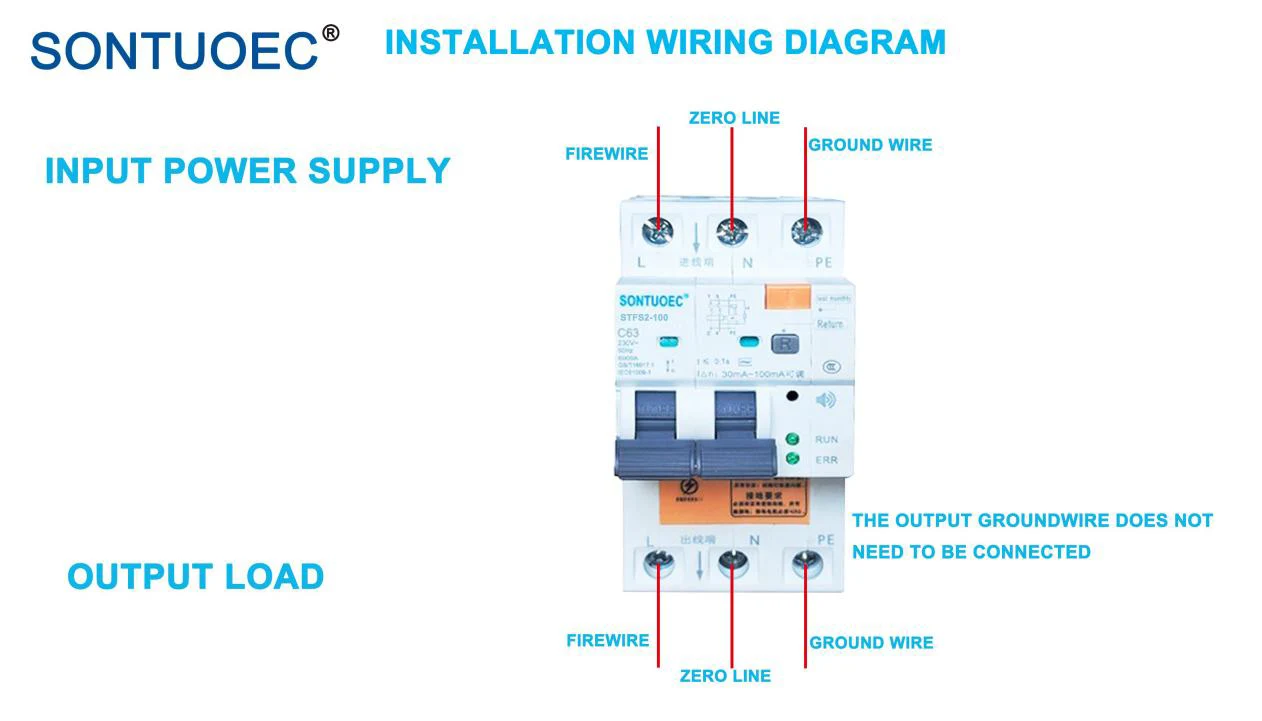

接地要件:

入力接地線と接地線があることを確認する必要があり、接地抵抗は 5Ω でなければなりません。

アプリケーションシナリオ

RCBOはさまざまな保護機能を備えているため、家庭や公共の場所の照明、弱電、電化製品などの電気回路など、人体の安全が必要とされる回路でよく使用されます。これらの場所は水や湿気が多く、漏水事故が発生しやすい場所です。さらに、RCBO は、周辺光制御回路、レーダー システム、地質探査機器など、人間の安全が前提条件となる産業用電気システムにも使用できます。
