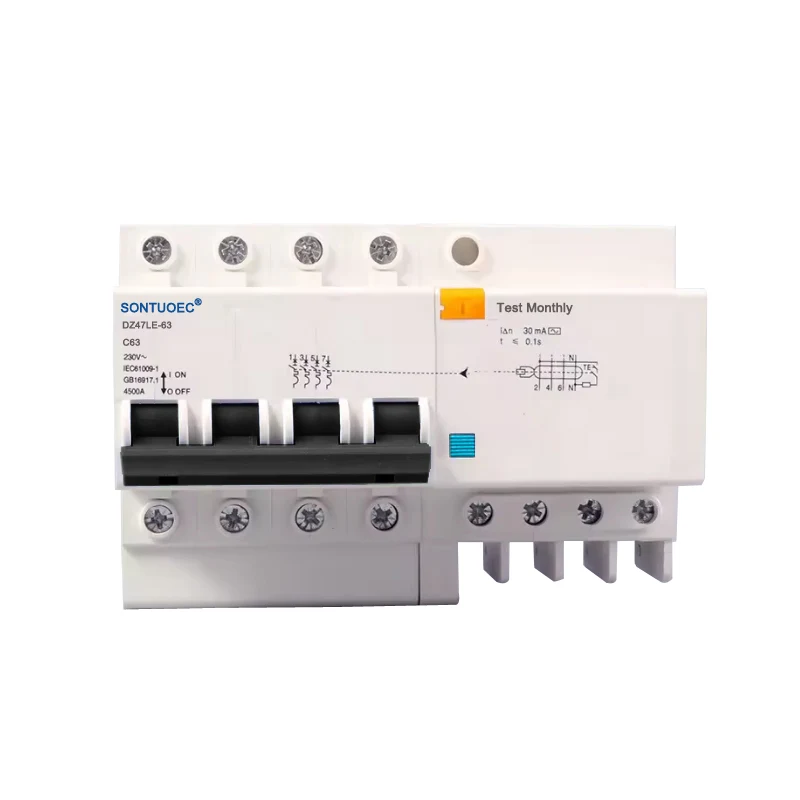

4P RCBO ACタイプ

操作の原則

4P RCBO ACタイプの動作原理は、電流のベクトル合計と電磁原理に基づいています。火の回路の電流（L）およびゼロ（N）ワイヤの大きさが等しくない場合、変圧器回路の一次側の電流のベクトル合計はゼロではなく、二次サイドコイルに誘導電圧を生成します。この誘導電圧は電磁リレーに追加され、逆の消磁力を生成する励起電流を生成します。障害電流がRCBOの動作電流値に達すると、この逆の消滅力は電磁リレー内の電磁リレー内の電磁リレーをヨークから外し、動作メカニズムを押して作用して断層電流回路を遮断します。

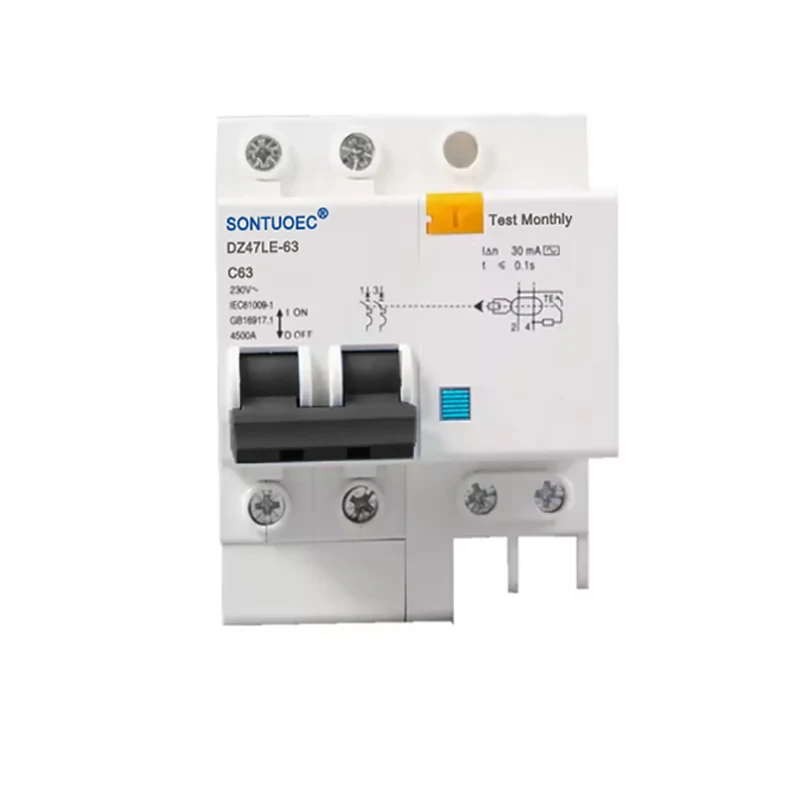

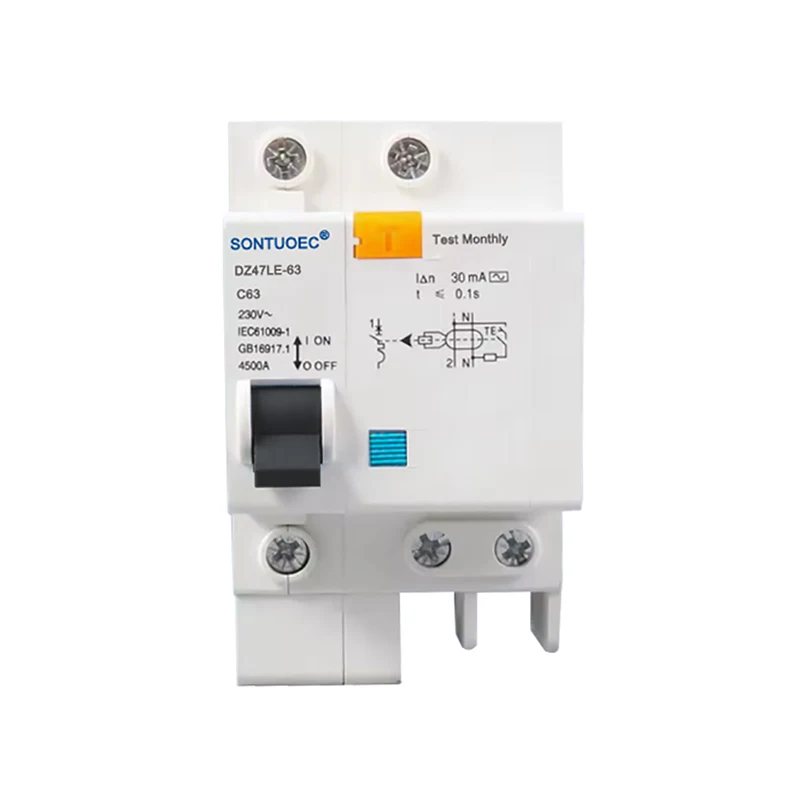

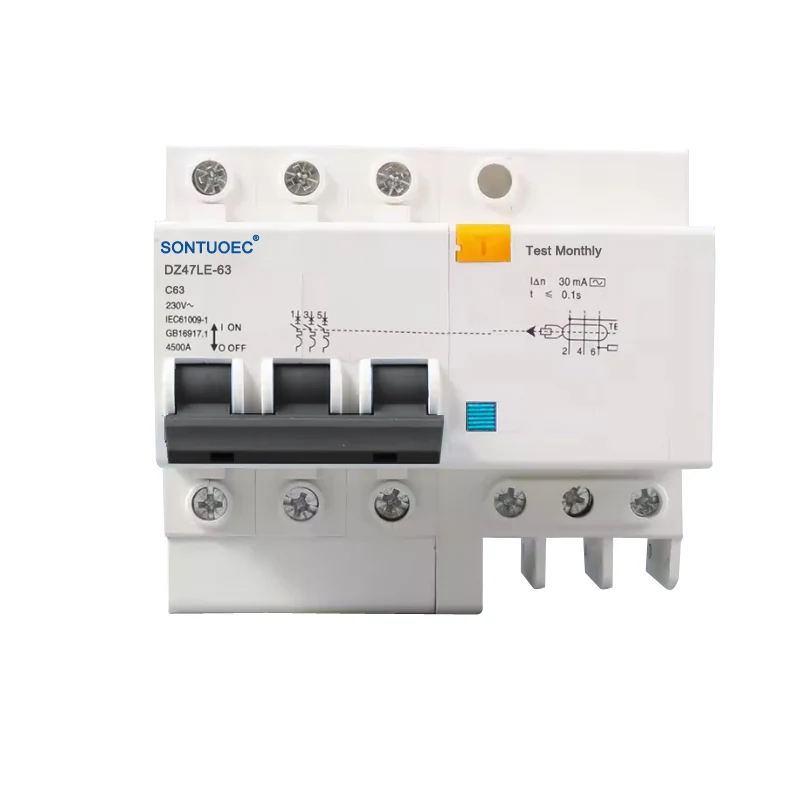

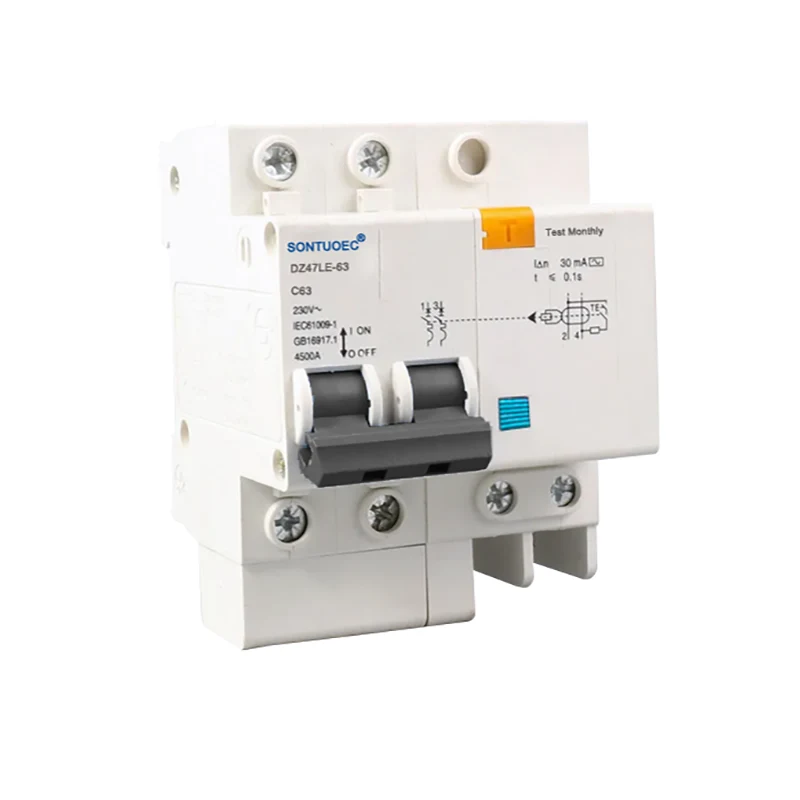

DZ47LE-63シリーズ電子地球漏れ保護回路ブレーカーは、AC 50Hz/60Hzの単相居住回路、定格電圧230V、および定格電流6a〜63aに適しています。 AC 50Hz/60Hzの3相回路の400V。回路フォームの過負荷と短絡を保護できます。この製品には、少量、高速度容量、ライブワイヤ、ゼロラインの利点が同時に遮断されており、火災線とゼロラインが逆に接続されたゼロラインの場合、電気漏れ衝撃から人を保護します。

標準のIEC61009-1、GB16917.1に準拠しています。

特徴：

1）。電気ショック、地球断層、漏れ電流に対する保護を提供します。

2）。過負荷、短絡、および過電圧に対する保護を提供します。

3）。少量、高い破損容量。ライブワイヤーとゼロラインは同時に遮断されます。

4）。サイズと重量、簡単な設置と配線、高および耐久性のあるパフォーマンス

5）。瞬時の電圧と瞬時電流によって引き起こされる誤操作のつま先に対して提供します。

機能と利点

多機能保護：4P RCBO ACタイプは、残留電流保護と過電流保護を組み合わせて、回路と機器の包括的な保護を提供します。

高感度：突然の適用に対する非常に敏感な保護または残留副鼻腔AC電流のゆっくりとした上昇により、分離が保証されます。

幅広いアプリケーション：特に1つのファイア1ゼロ配線には、国内、産業、商業の配電システムのAC回路に適しています。

インストールと保守が簡単：合理的な構造設計、インストールが簡単で、同時にメンテナンスとオーバーホールを簡単に実行できます。

アプリケーションシナリオ

4P RCBO ACタイプは、家庭、オフィス、商業施設、産業施設のAC回路保護に広く使用されています。照明回路、ソケット回路、モーターなどの機器の保護など、火とゼロの両方のワイヤの保護を必要とするアプリケーションに特に適しています。
