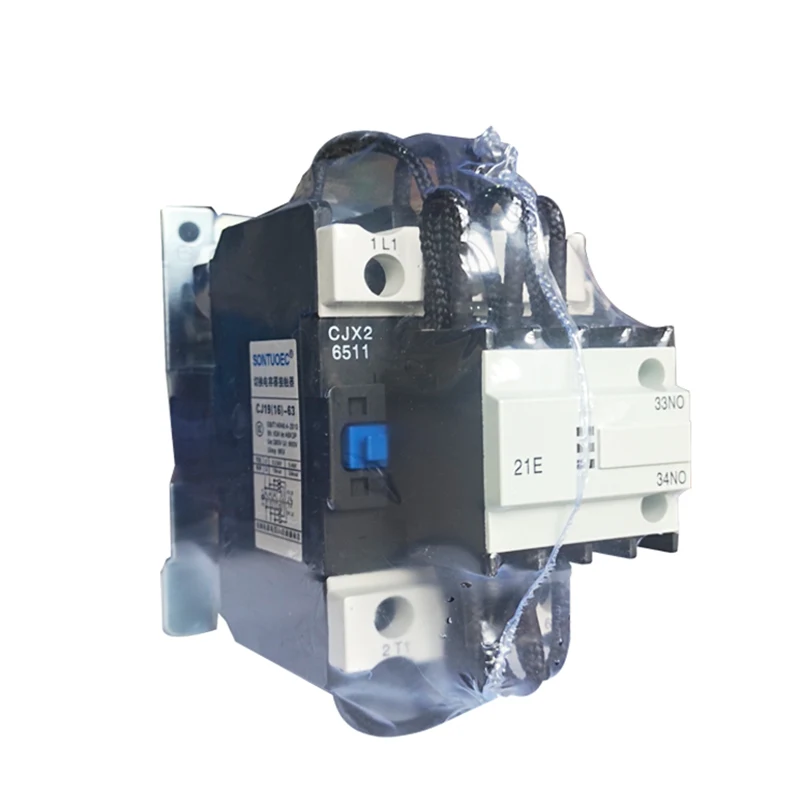

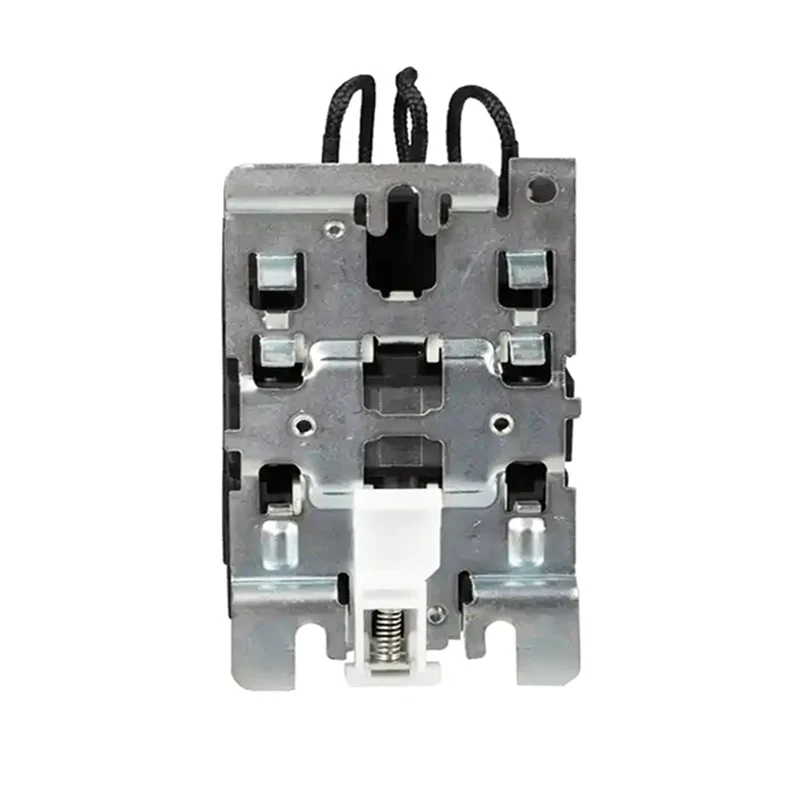

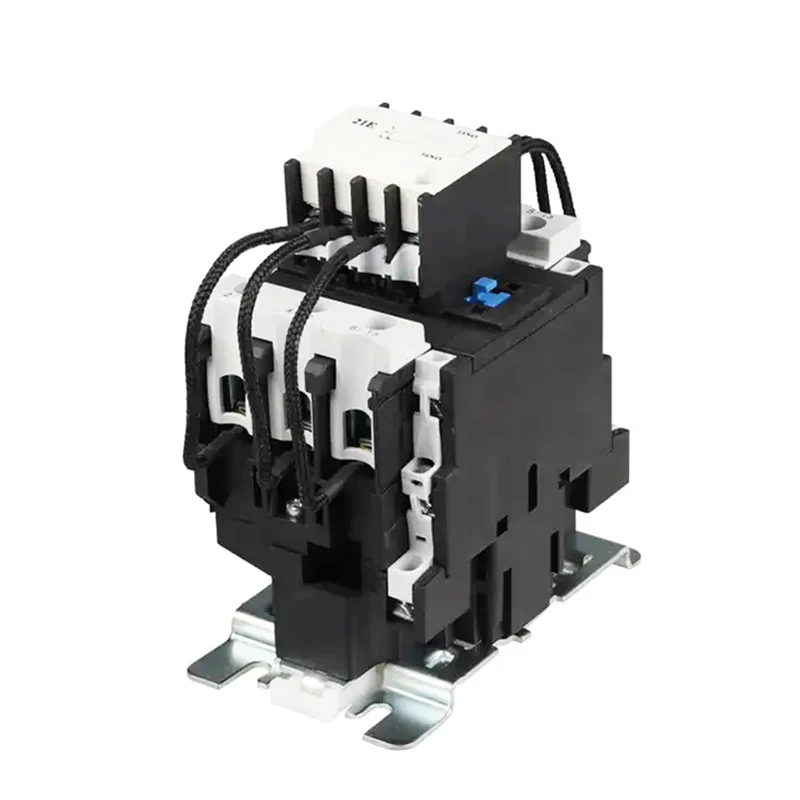

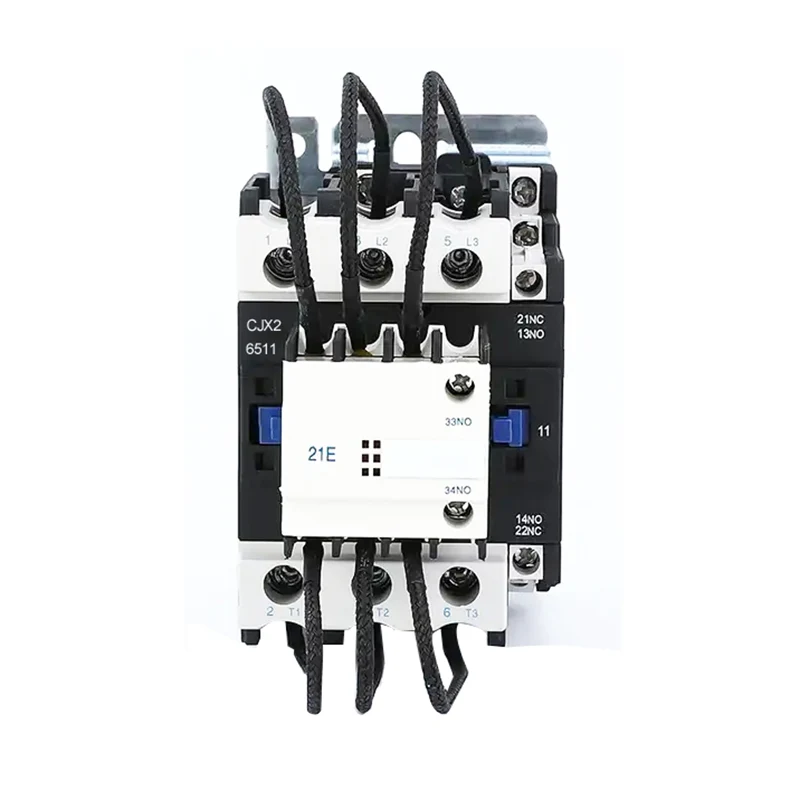

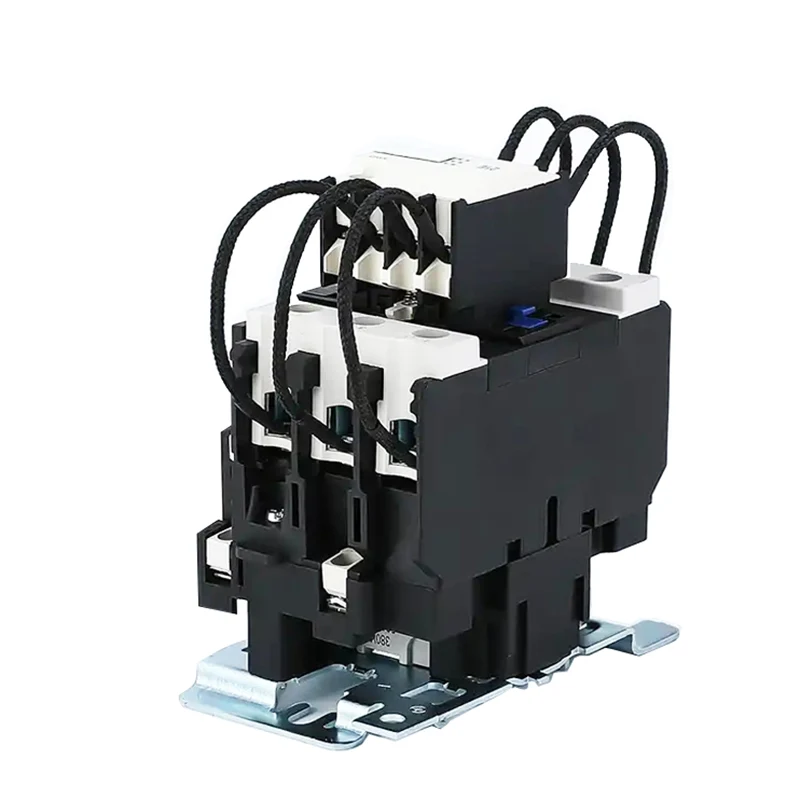

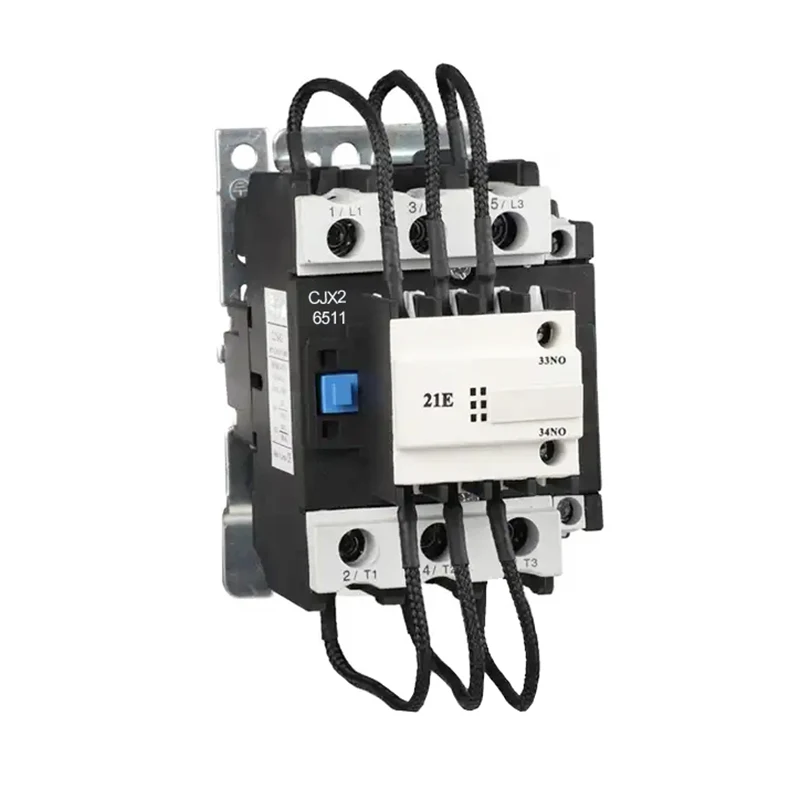

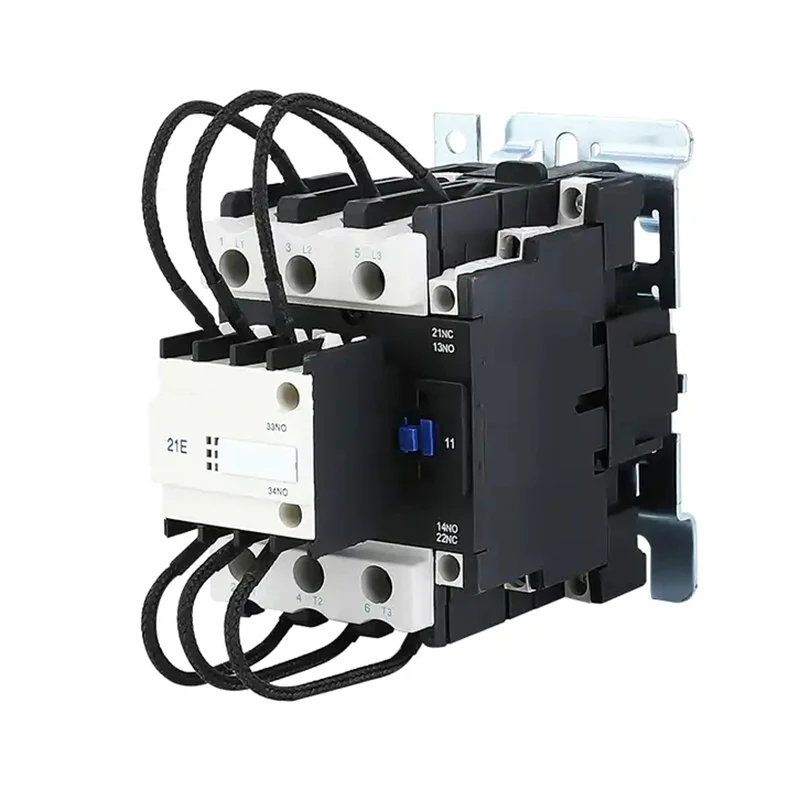

AC磁気接触器

AC磁気接触器

AC磁気接触器は、LV反応性電力回路でLVコンデンサ制御デバイスを操作または切り替えるために、最大380VのAC 50Hzまたは60Hzの電力ネットワークで使用されます。アンチサーージデバイスを使用すると、閉鎖の急増の影響を減らし、破損として過負荷を防ぐことができます。

お問い合わせを送信

製品説明

タイプ		CJ19-09	CJ19-12	CJ19-18	CJ19-25	CJ19-32	CJ19-40	CJ19-50	CJ19-65	CJ19-80	CJ19-95
定格作業電流（a）	AC3	9	12	18	25	32	40	50	65	80	95
定格作業電流（a）	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3相の標準パワー評価 Motors 50/60HzインカテゴリーAC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
定格熱電流（a）		20	20	32	40	50	60	80	80	125	125
電気寿命	AC3（x104）	100	100	100	100	80	80	60	60	60	60
電気寿命	AC4（x104）	20	20	20	20	20	15	15	15	10	10
機械的生活（x104）		1000	1000	1000	1000	800	800	800	800	600	600
連絡先の数	3p+no					3p+nc+no
連絡先の数	3p+nc					3p+nc+no

SCJ19スイッチングコンデンサタイプのコンタクタは、LVリアクティブ電力回路のLVコンデンサ制御デバイスを操作または切り替えるために、最大380VのAC 50Hzまたは60Hzの電力ネットワークで使用されます。アンチサーージデバイスを使用すると、閉鎖の急増の影響を減らし、破損として過負荷を防ぐことができます。

操作の原則

AC磁気接触器の動作原理は、電磁誘導と磁力に基づいています。コイルが通電されると、生成された磁場が鉄のコアを引き付け、接点を閉じて回路を開きます。コイルが消えていると、磁場が消え、鉄のコアがスプリングの作用下でリセットされ、接触が壊れ、回路が切断されます。このようにして、AC磁気接触器はAC回路の制御を実現します。

構造と構成

AC磁気接触器は、主に次の部分で構成されています。

電磁システム：磁場と磁気作用を生成するための重要な部分であるコイル、コア、アーマチュアなどのコンポーネントが含まれています。

連絡先システム：回路のオンとオフに使用されるメインの連絡先と補助接点が含まれています。主な接点は通常、より大きな電流を運ぶために使用されますが、補助接点はさまざまな制御機能を実現するために使用されます。

アーク消火装置：接触が切断されたときにアークを消すために使用され、アークが接点を損傷するのを防ぎます。

他のコンポーネント：スプリング、ブラケット、ハウジングなどなど、コンポーネントを修正およびサポートして、コンタクタの通常の動作を確保するために使用されます。

構造機能

1.現在の制限された抵抗で組み立てられたコンタクタは、許容値内でスイッチングオンサージを制限することができます。

2.コンタクタは直接作用するデュアルブレーク構造であり、作用メカニズムはアジャイルで、手でチェックしやすく、コンパクトな構造的継承が連絡先を交換します。

3.安全で信頼性の高いカバーで保護された配線端子ブロック。

4.ネジで、または35/75mm標準レールで取り付けることができます。

作業および設置条件

（1）周囲温度：-5℃ - +40℃、平均温度は24時間で +35℃を超えてはなりません。

（2）大気条件：大気中湿度は50％未満の場合、 +40の場合。周囲の湿度は温度が低くなる可能性があります。最大の月の平均温度では、最大相対湿度の平均で平均温度 + 25が90％であり、温度の変化を考慮し、ゲルの表面上の製品が発生します。

（3）設置時の高度2000m以下。

（4）汚染クラス：3クラス

（5）インストールクラス：iii

（6）設置条件：垂直平面の取り付け面と勾配は±5°以下であり、その場所を振とう大きな衝撃と振動はありません。

主な機能

信頼性の高い作業：AC磁気接触器は、高品質の材料と高度な製造プロセスで作られており、信頼性と安定性が高くなっています。

長いサービス寿命：接触システムは耐摩耗性の材料で作られており、大量の電流や電圧ショックに耐えることができ、サービス寿命を延ばします。

メンテナンスが簡単：構造は合理的に設計されており、分解して修理しやすく、メンテナンスコストが削減されます。

さまざまな仕様：さまざまなユーザーのニーズを満たすために、AC磁気コンタクタには、さまざまな現在のレベル、電圧レベル、補助接点構成など、さまざまな仕様とモデルがあります。
