カーブD MCBミニチュア回路ブレーカー

多くの国際的な安全基準と権威ある認定を遵守することにより、カーブD MCBミニチュア回路ブレーカーは電気システムを信頼できる保護を提供し、高い安全性と安定性が必要なさまざまなアプリケーションで広く使用されています。カーブD MCBを選択および使用する場合、選択は特定の電気システムの要件と負荷特性に基づいており、関連する設置とメンテナンスコードに従うことをお勧めします。

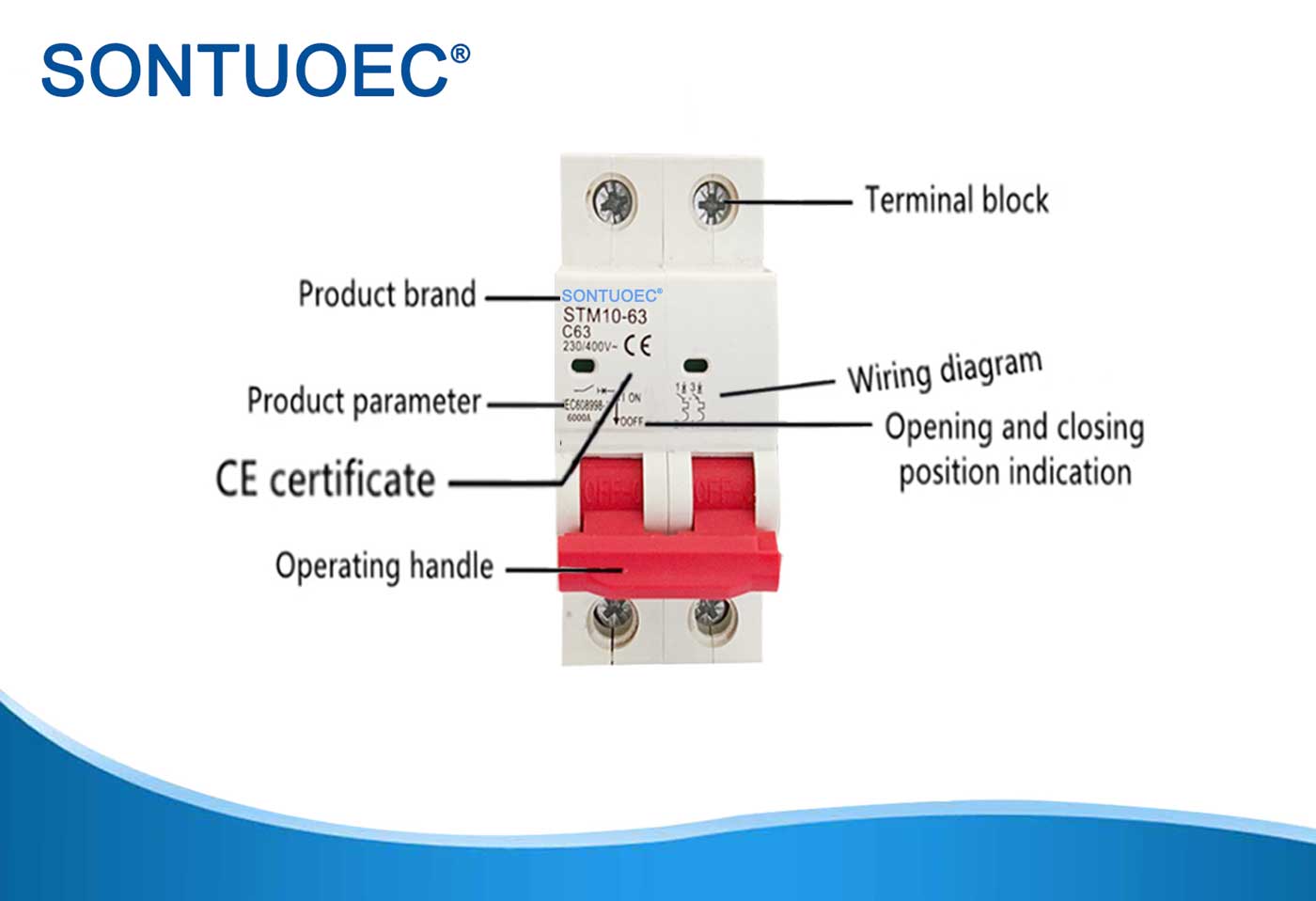

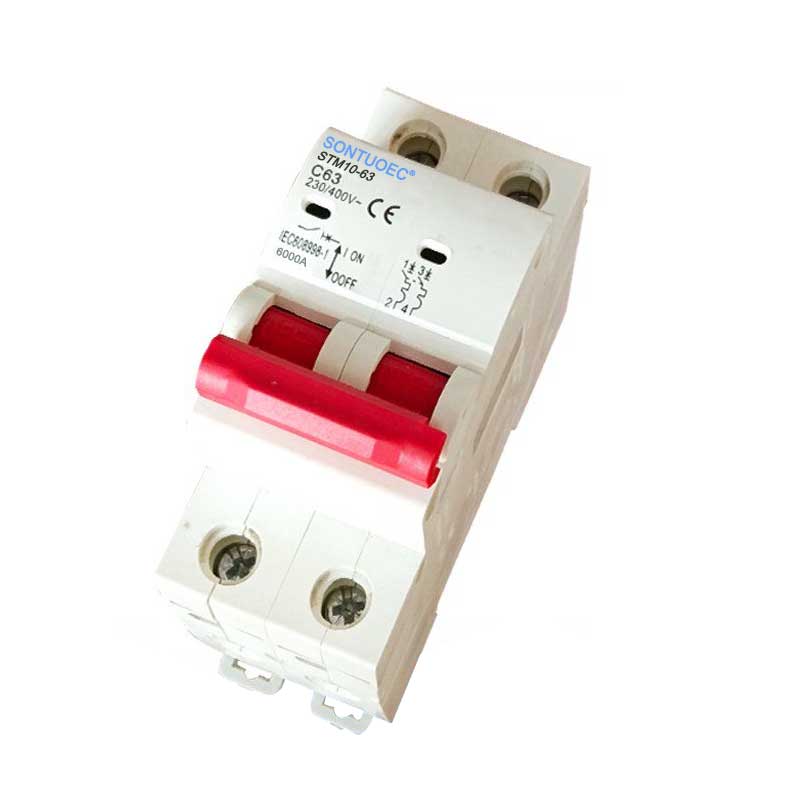

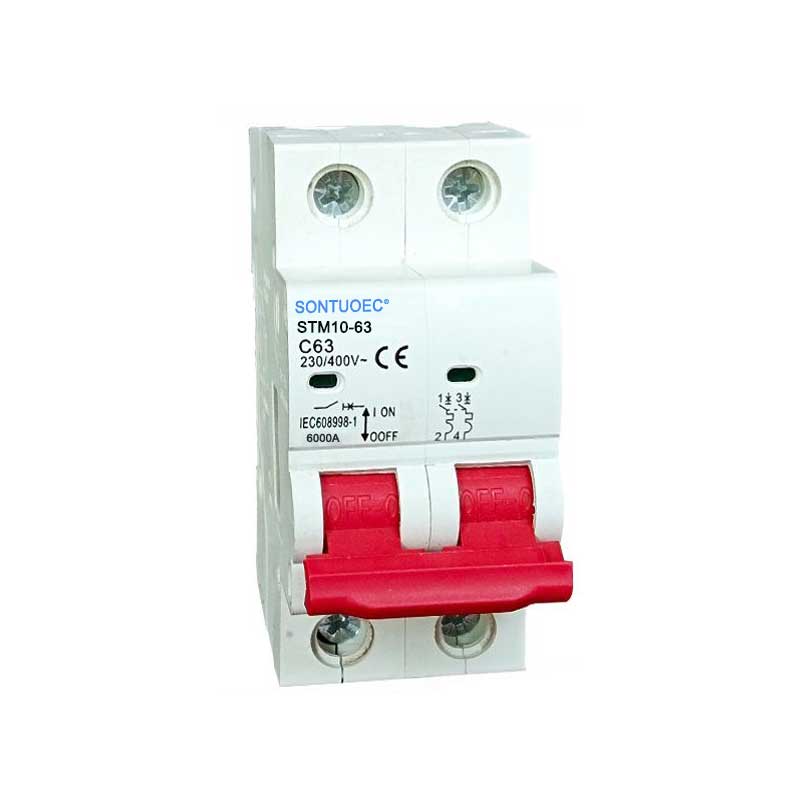

モデル:STM10-63

お問い合わせを送信

製品説明

標準		IEC/EN 60898-1
電気特徴	定格電流	A	1,2,4,610,16,20,25,32,40,50,63A
	ポール	P	1p、2p、3p、4p
	定格電圧UE	V	AC 230/400
	断熱電圧UI	V	500
	定格頻度	Hz	50/60
	評価された破壊容量	A	3000、4500、6000
	定格インパルスに耐える電圧（1.2/50）uimp	V	4000
	ind.freq.の誘電テスト電圧1分	KV	2
	汚染度		2
	熱磁気放出特性		B、C、d
機械特徴	電気寿命	t	4000
	機械的な生活	t	10000
	保護学位		IP20
	設定の参照温度熱要素の	ºC	30
	周囲温度（毎日平均≤35ºCで）	ºC	-5〜+40（特別なアプリケーションを参照してください温度補償修正）
	保管温度	ºC	-25〜+70

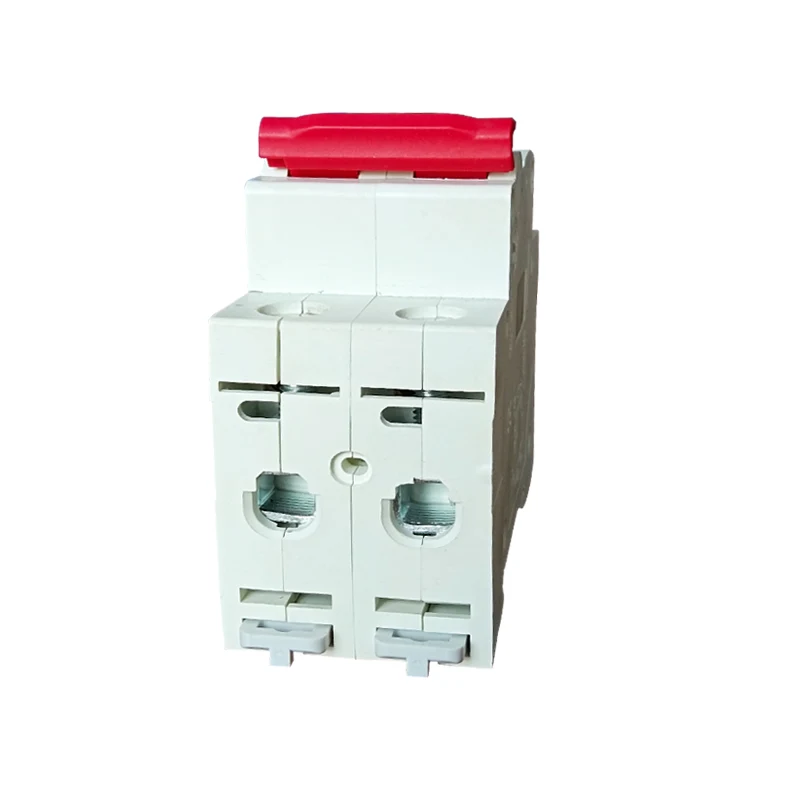

インストール	端子接続タイプ		ケーブル/ピンタイプのバスバー
	ケーブルの端子サイズ上/下	mm2	25
		awg	18-3
	バスバーのサーミナルサイズ上/下	mm2	25
		awg	18-3
	締め付けトルク	n*m	2
		in-lbs	18
	取り付け		Din Rail EN 60715（35mm）で高速クリップデバイスを使用して
	繋がり		上下から

製品の特性

定格電流と電圧：曲線D MCBは、6a、16a、20a、25a、32a、40a、50a、63aなどの広範な定格電流に適しています。

離脱特性：曲線D MCBは、パルス電流、小さなモーターなどを生成する電気機器など、大量のイングラッシュ電流を生成する高誘導負荷と流通システムに特に適しています。これらは、配電システム、発電システム、電源システムなどの幅広いアプリケーションで使用できます。その瞬間的な破壊電流は通常、定格電流の10〜40倍です。つまり、電流の突然の増加中に回路を迅速に遮断し、損傷から機器を保護することができます。

短絡保護：D-Curve MCBは、一部の製品の6KAの定格短絡遮断容量など、短絡電流から確実に回路を保護できるような短絡遮断容量が高くなります。

安全基準と認証：これらの製品は通常、EN/IEC 60898、AS/NZS 60898.1、IEC60947-2などの多くの国際的な安全基準に準拠しており、CE、CB、CCC、TUVなどの権威ある証明書を取得して、製品が安全で信頼できることを保証します。
