DC磁気接触器

DC磁気接触器

DC磁気コンタクタは、コイルを流れるDC電流を使用して、接点を閉じたり破壊したりする磁場を生成する電化製品です。主に、頻繁に動作する必要があるリモートコントロール、自動制御システム、DC回路で使用されます。

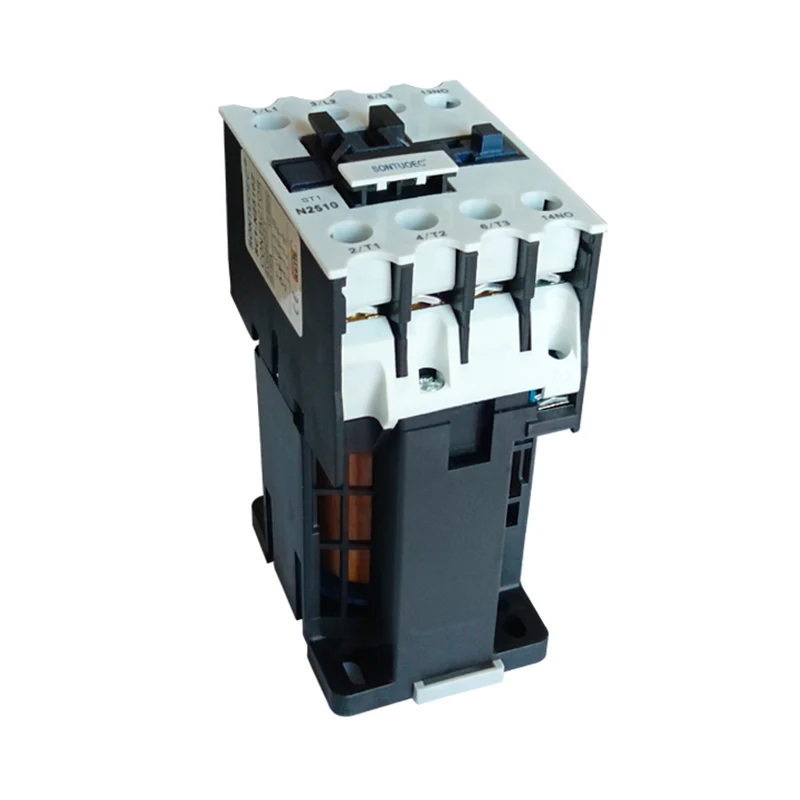

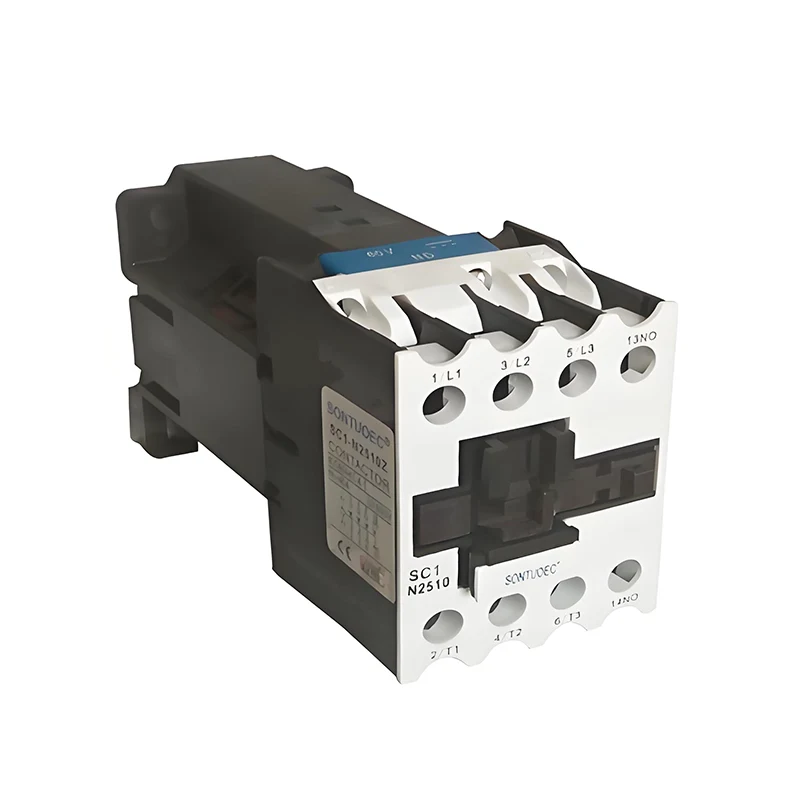

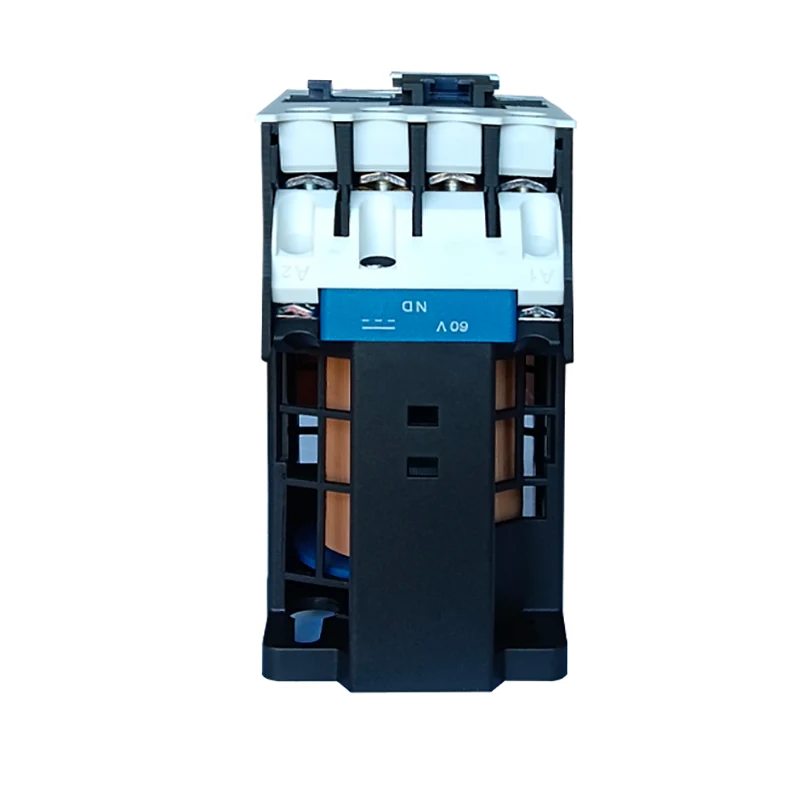

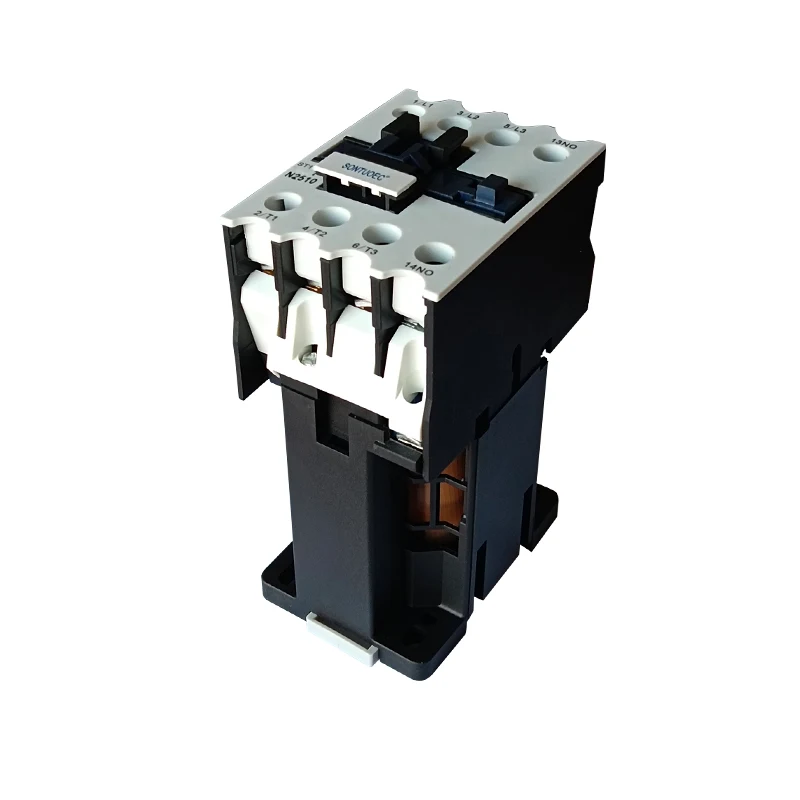

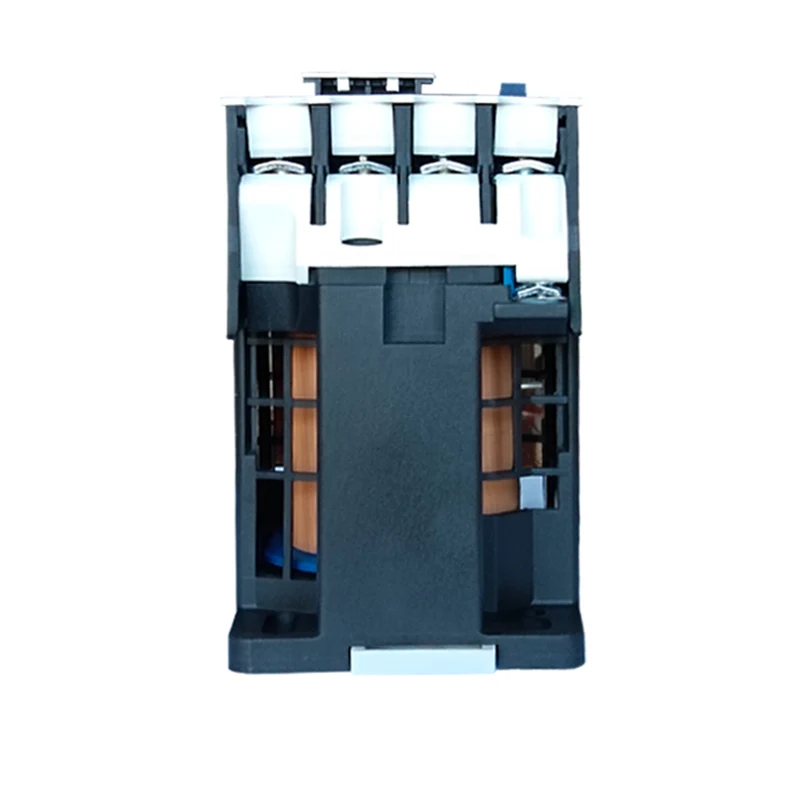

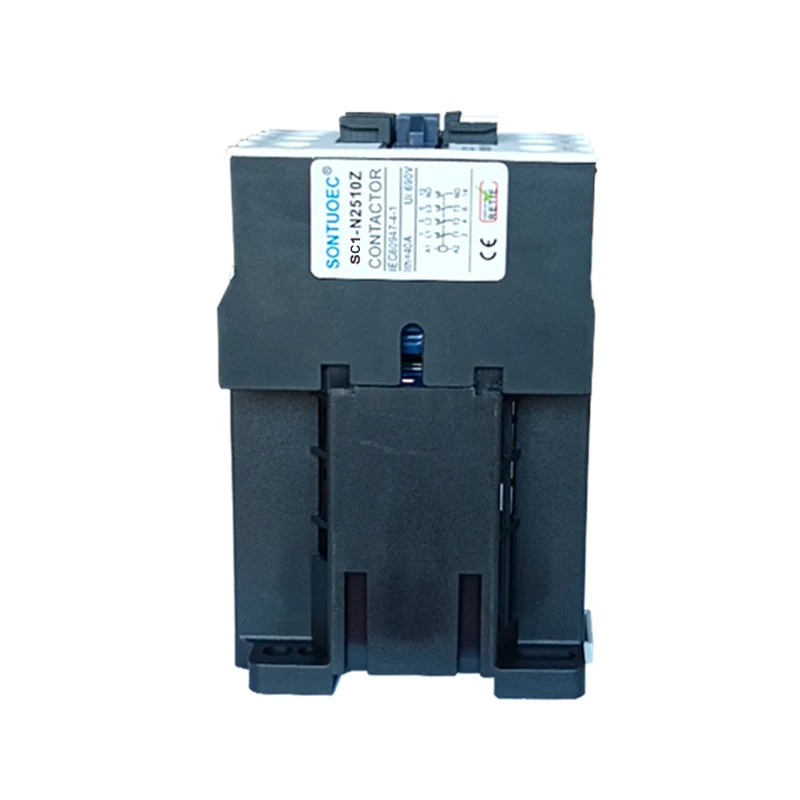

モデル:SC1-N

お問い合わせを送信

製品説明

タイプ		SC1-	SC1-	SC1-	SC1-	SC1-	SC1-	SC1-	SC1-	SC1-	SC1-
		9	12	18	25	32	40	50	63	80	95
									60
定格の絶縁電圧		660	660	660	660	660	660	660	660	660	660
従来のサーマル		20	24	32	40	50	60	75	80	110	125
現在		20	24	32	40	50	60	75	80	110	125
定格運用		9	12	16	25	32	40	50	63	80	95
現在		9	12	16	25	32	40	50	63	80	95
制御	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
パワー（kw）	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
注記		のインストール					のインストール
		リレーは2つのネジを使用できます					リレーは3つできます
		また、35mmを使用します					ネジで使用します
		設置レール					75mmまたは35mmのインストール
							レール

操作の原則

DC磁気接触器のコイルが通電されると、コイルのDC電流が磁場を生成します。この磁場により、静的鉄のコアが電磁吸引を生成し、移動する鉄のコアを引き付けるため、接触システムが作用します。通常、通常は閉じた連絡先が開き、通常の開いたコンタクトが閉じられ、回路のオン/オフ制御が認識されます。コイルが発生すると、電磁吸引が消え、スプリングのアクションの下で可動鉄のコアがリセットされ、接点が元の状態に戻ります。

主な構造と特性

電磁システム：コイル、静的鉄のコア、移動鉄のコアおよびその他のコンポーネントを含むことは、磁場を生成し、接点の作用を制御する重要な部分です。

コンタクトシステム：通常の開いた連絡先と通常閉じた連絡先を含み、回路のオンとオフを制御するために使用されます。接触材料は通常、良好な電気伝導率と高温性能を持っています。

アーク消火装置：接触が破損したときにアークを消すために使用され、損傷からの接触を保護します。大容量のコンタクタの場合、アーク消火装置の設計が特に重要です。

DC磁気接触器は、単純な構造、信頼できるアクション、長寿命、簡単なメンテナンスによって特徴付けられます。同時に、DC電源の使用により、エネルギー消費と騒音が低くなります。

選択と予防策

DC磁気コンタクタを選択する場合、次の要因を考慮する必要があります。

定格電圧：選択したコンタクタの定格電圧が回路のDC電圧と一致することを確認してください。

定格電流：回路の負荷電流量に従って、適切な定格電流値を持つコンタクタを選択します。同時に、コンタクタの過負荷容量と短絡耐性に耐えることも考慮する必要があります。

連絡先フォームと番号：回路制御の需要に応じて、適切な連絡先フォームと番号を選択します。たとえば、通常開いているか、通常閉じた連絡先が必要か、必要な連絡先の数。

ブランドと品質：有名なブランドと高品質の製品を選択して、コンタクタの信頼性とサービス寿命を確保します。また、製品のアフターセールスサービスや技術サポートなどの要因を考慮してください。

DC磁気コンタクタを使用する場合、次の問題に注意する必要があります。

正しい配線：コンタクタの配線が正しいことを確認してください。誤った配線を回避し、回路の故障やコンタクタへの損傷につながることを避けてください。

定期的な検査とメンテナンス：コンタクトのクリーニング、コイル抵抗の確認、断熱性の抵抗など、コンタクタを定期的に検査および維持します。コンタクタが良好な状態であることを確認してください。

過負荷と短絡を避ける：コンタクタの損傷や回路の安定性に影響を及ぼさないように、コンタクタが過負荷または短絡中に長時間動作させないようにします。

DC Magnetic Contactor
