DINレールタイプMCBは、DINレールの標準化された設置とミニチュア回路ブレーカーの回路保護機能を組み合わせています。これは、過負荷や短絡などの異常な状況があるときに電流を迅速に遮断することにより、回路と機器を保護するために、主に電気システムで使用されています。同時に、DINレール取り付け方法により、インストール、交換、メンテナンスプロセスをより便利にし、標準化します。
モデル |
STM2-63 |
標準 | IEC60898-1 |
ポール |

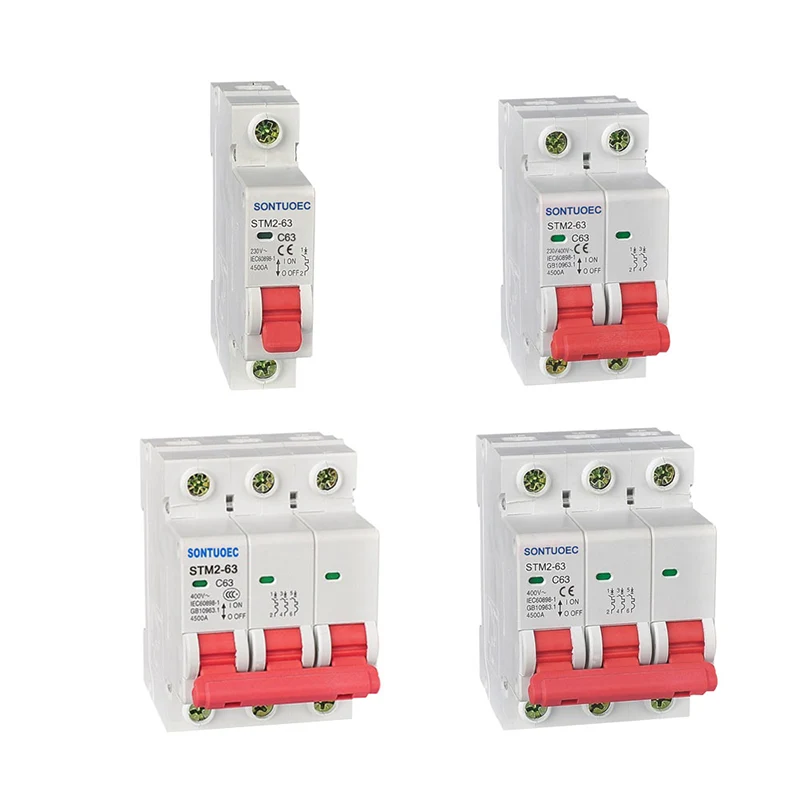

1p、2p、3p、4p |
定格電流(in) |
1,2,4,610,16,20,25,32,40,50,63A |
定格電圧(un) |
AC230(240)/400(415)v |
破壊能力 | 3ka、4ka、5ka、6ka |
定格頻度 |
50/60Hz |
トリップカーブ |
B、C、d |
磁気放出 |
B曲線:3インチから5インチの間 |
C曲線:5インチと 10インチ |
|
D曲線:10インチから14インチ |
|
電気機械的持久力 |
6000サイクル以上 |
DINレールは、機器ラックに回路ブレーカーと産業制御機器の取り付けに広く使用されている標準的なタイプの金属レールです。 DINは「DeutscheInstitutFürNormung」の略で、普遍的に交換可能であり、さまざまなメーカーのコンポーネント間の互換性と互換性を可能にします。 DINレールの一般的なタイプのタイプは、TS35 DINレールです。これは、回路ブレーカー、モーターコントローラーなどの電気工業制御製品やコンポーネントの取り付けに適しています。
標準化されたインストール:DINレールタイプMCBは、DINレールマウント方法を採用しています。これにより、インストールプロセスがより標準化され、便利になります。ユーザーは、回路ブレーカーをレール上の対応する位置に挿入するだけで、複雑な配線と修正手順なしで設置を完了できます。

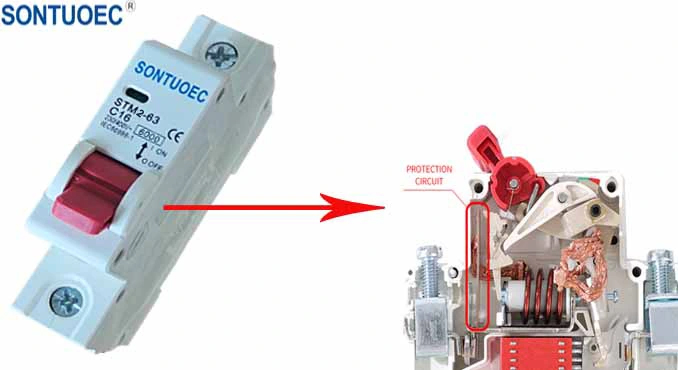

回路保護:ミニチュア回路ブレーカーとして、DINレールタイプMCBには過負荷保護と短絡保護が装備されています。回路に過負荷または短絡がある場合、電流をすぐに遮断し、障害の拡大と装備の損傷を防ぎます。
柔軟性:DINレールシステムは、幅広い取り付け位置とスペースオプションを提供し、必要に応じてサーキット内の異なる場所でDINレールタイプMCBを柔軟に構成できるようにします。
メンテナンスの容易さ:標準化された取り付けのおかげで、DINレールタイプのMCBの交換とメンテナンスプロセスもはるかにシンプルで高速です。ユーザーは、故障した回路ブレーカーをレールから削除し、新しい回路ブレーカーを挿入するだけです。
