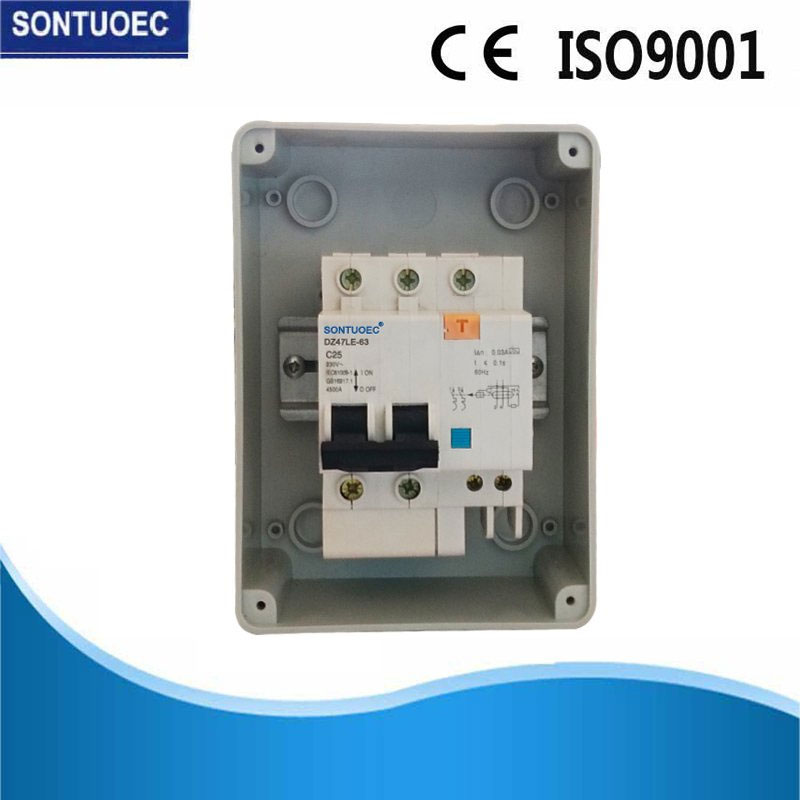

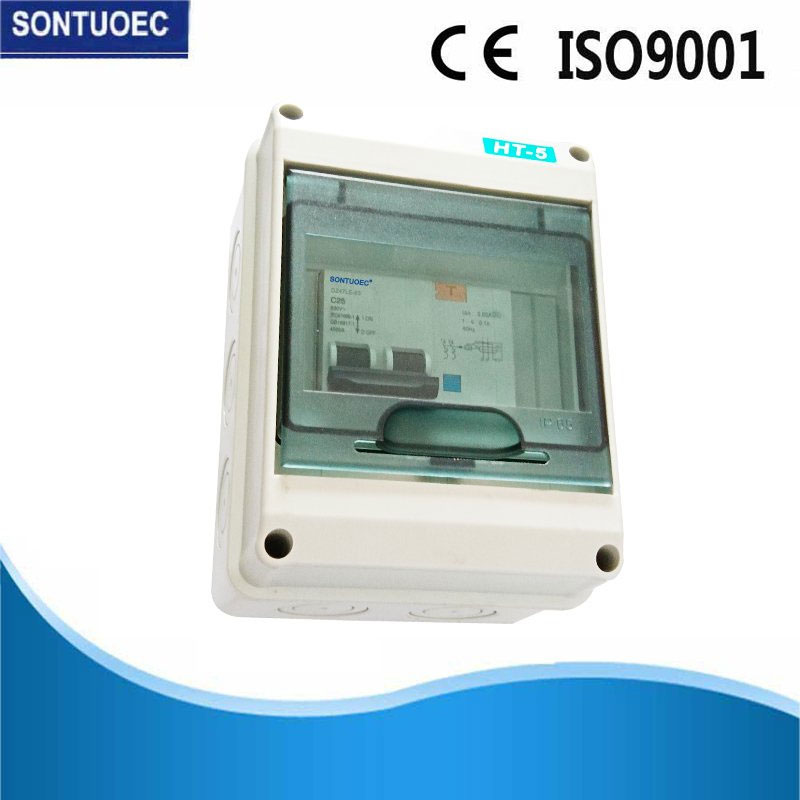

Dz47le-63シリーズ統一外観サイズサーキットブレーカ RCBO

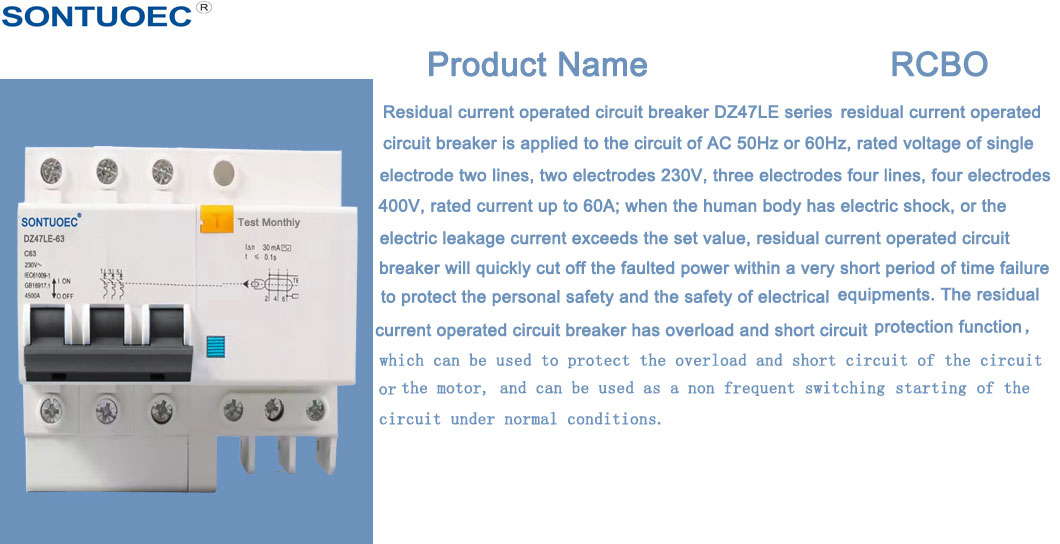

1.RCBOは主にAC 50Hz（60Hz）、定格電圧230/400V、定格電流6A〜63Aの低電圧端子配電システムで使用されます。 RCBO は MCB+RCD 関数と同等です。感電保護と人体間接接触保護、人体が電気や電気ネットワークに触れたときの電気機器保護、または電気ネットワークの漏れ電流が規定値を超えた場合、過負荷と短絡保護に使用されます。また、回路内の非周波数演算子として使用することもでき、住宅地や商業地域で広く使用されています。 IEC61009-1の規格に準拠しています。 2.MCB は、AC50/60Hz、定格電圧 230V3、4 極 400V、定格電流 63A で、過負荷と短絡保護、および通常の場合の不頻度スイッチングに使用されます。産業、商業、家庭用に広く使用されています。この製品は、IEC60898 規格に準拠しています。 3.RCCBはIEC61008の規格に準拠しています。幹線の感電や漏電の際に、瞬時に事故回路を遮断します。漏電による感電や火災の回避に適しています。単相240V、三相415V、50または60Hzまでの回路に使用できます。

モデル:DZ47LE-63

お問い合わせを送信

製品説明

仕様:

RCBO

	標準	ユニット	IEC/EN 61009-1
電気	モード		電子式
特徴	種類（漏電検知波形）		A、AC
	熱磁気リリース特性		B、C、D
	定格電流 ln	A	6,10,16,20,25,32,40,63
	極	P	1P+N、3P+N
	定格電圧うえ	V	AC230、400
	定格感度I△n	A	0.01、0.03、0.1、0.3、0.5
	定格残留開閉容量 l△m	A	500
	定格短絡容量 Icn	A	6000
	I△nの休憩時間	S	≤0.1
	定格周波数	Hz	50/60
	定格インパルス耐電圧(1.2/50)Uimp	V	4000
	1分間のind.Freqでの誘電試験電圧	kV	2
	絶縁電圧Ui	V	250
	汚染度		2
機械的特徴	電気的寿命		4000
	機械的寿命		10000
	故障電流インジケーター		はい
	保護等級		IP20
	周囲温度	℃	-5~+40(特別なアプリケーションについては、こちらを参照してください)
	(日平均温度が 35℃以下の場合)	℃	温度補償補正)
	保管温度	℃	-25～+70
インストール	端子接続タイプ		ケーブル/ピン型バスバー/U型バスバー
	端子サイズケーブルの上部/下部	mm2	25
	端子サイズケーブルの上部/下部	AWG	5月18日
	バスバーの端子サイズ上下	mm2	25
	バスバーの端子サイズ上下	AWG	3月18日

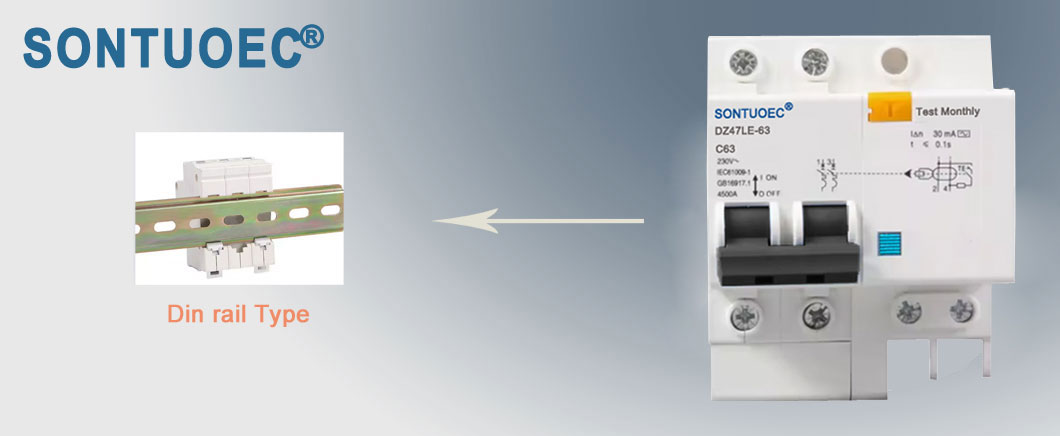

	取り付け		DIN レール EN 60715(35mm) に高速クリップ装置を使用
	繋がり		上から

製品の概要:

1. 地絡・漏電に対する保護と絶縁機能

2. 高い短絡電流耐量3．ターミナルおよびピン/フォークタイプのバスバー接続に適用可能

5. 地絡・漏洩電流が発生し定格感度を超えた場合、回路を自動的に切断します。

6. 電源や線間電圧に依存せず、外部干渉や電圧変動がありません。

MCB

モデル	MCB
標準	IEC60898-1
ポール	1P、2P、3P、4P
トリッピングカーブ	B、C、D
定格短絡容量(Icn)	3KA、4.5KA、6KA、10KA
定格電流(インチ)	1、2、4、6、10、16、20、25、32、40、50、63A
定格電圧(Un)	AC230(240)/400(415)V
磁気リリース	B カーブ: 3 ～ 5 インチの間
	B カーブ: 3 ～ 5 インチの間
	C 曲線: 間 5インチと10インチ
	C 曲線: 間 5インチと10インチ
	D カーブ: 10 ～ 14In
	D カーブ: 10 ～ 14In
電気機械的耐久性	6000サイクル以上C

RCCB


	標準	ユニット	IEC/EN 61008-1
電気	種類（漏電検知波形）		AC、A
特徴	定格電流入力	A	16,25,32,40,63
	極	P	2,4
	定格電圧うえ	V	230/400
	定格感度 I n	A	0.01、0.03、0.1、0.3
	絶縁電圧Ui	V	500
	定格残留物作成と	A	630
	遮断容量 Im
	短絡電流 I c	A	4500/6000
	SCPDヒューズ	A	6000
	I n での休憩時間	s	<0.1
	定格周波数	Hz	50/60
	汚染度		2
メカニカI	電気的寿命	t	4000
特徴	メカニカアイフェ	t	20000
	故障電流インジケーター		はい
	保護等級		IP20
	周囲温度	C	-25℃から40℃まで
	(1 日平均 35 件)
	保管温度	C	-25℃から70℃まで
