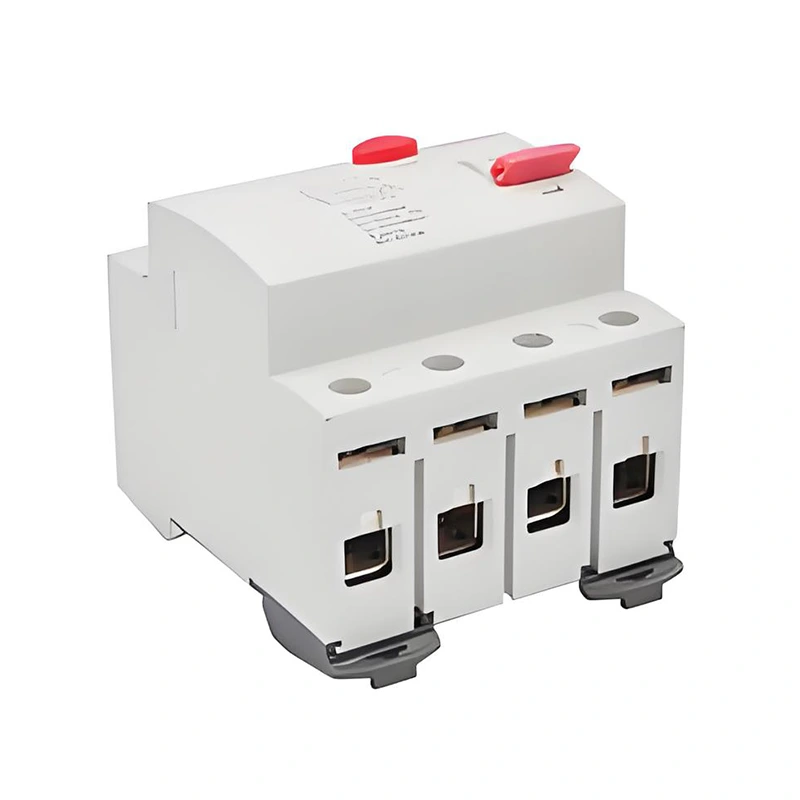

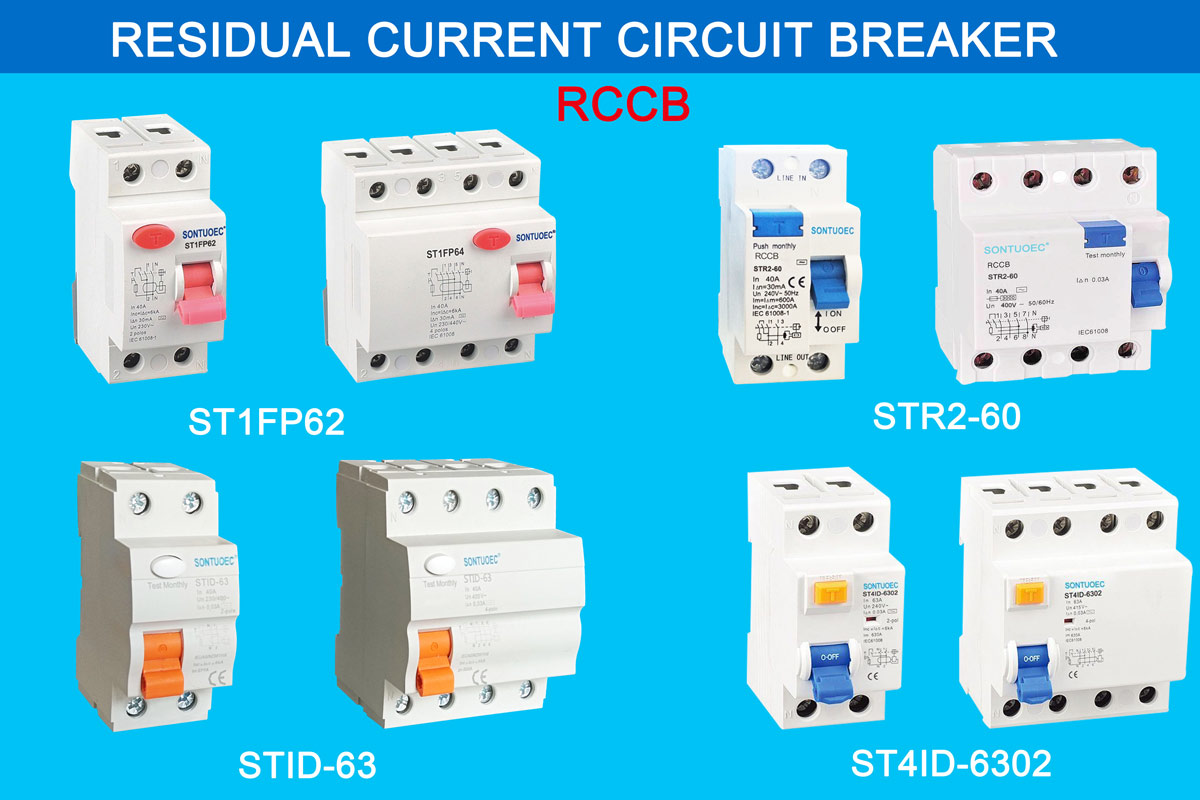

電子式RCCB

電子式RCCBは、回路内の残留電流が設定値を超えた場合、速やかに回路を遮断し、感電事故や電気火災を防止します。電子 RCCB は、電子コンポーネント、マイクロプロセッサー、およびその他のテクノロジーを使用して、より優れた感度と精度を提供します。

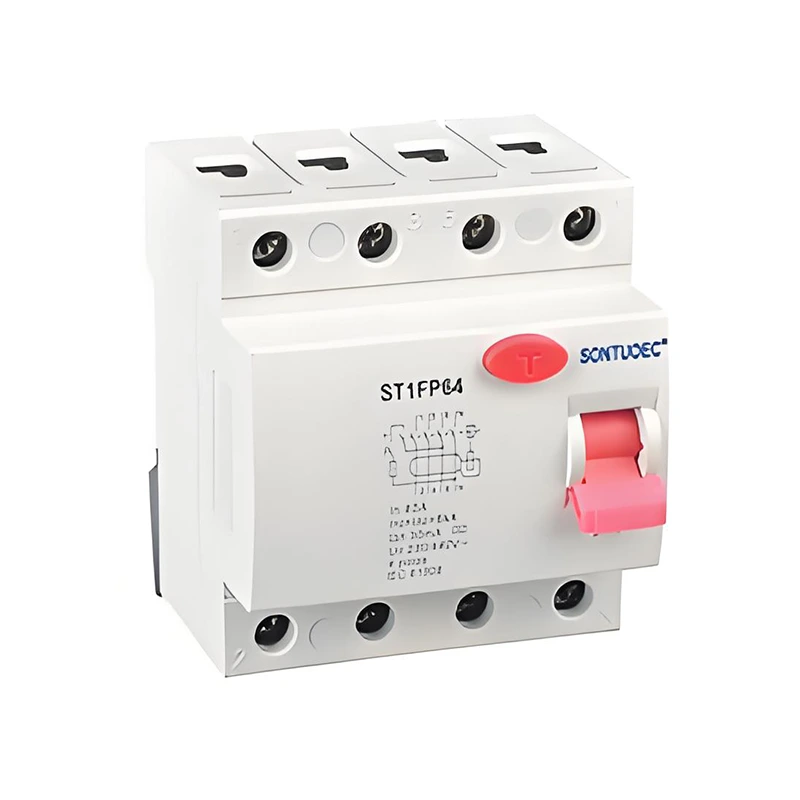

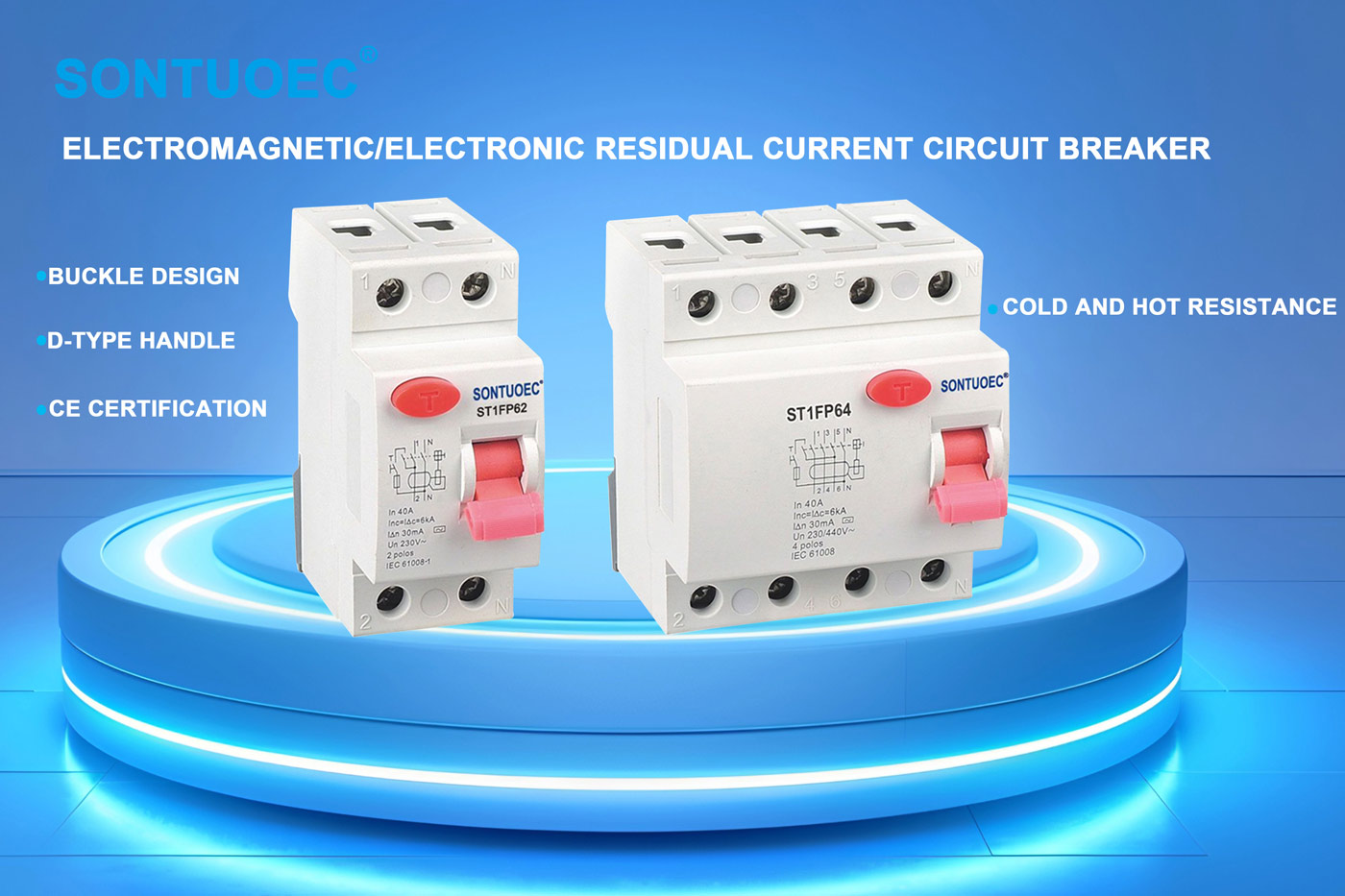

モデル:ST1PF64

お問い合わせを送信

製品説明

サンダード			IEC/EN61008.1
電気	種類（漏電検知波形）		電磁式、電子式
特徴	定格電流入力	A	そして、そして

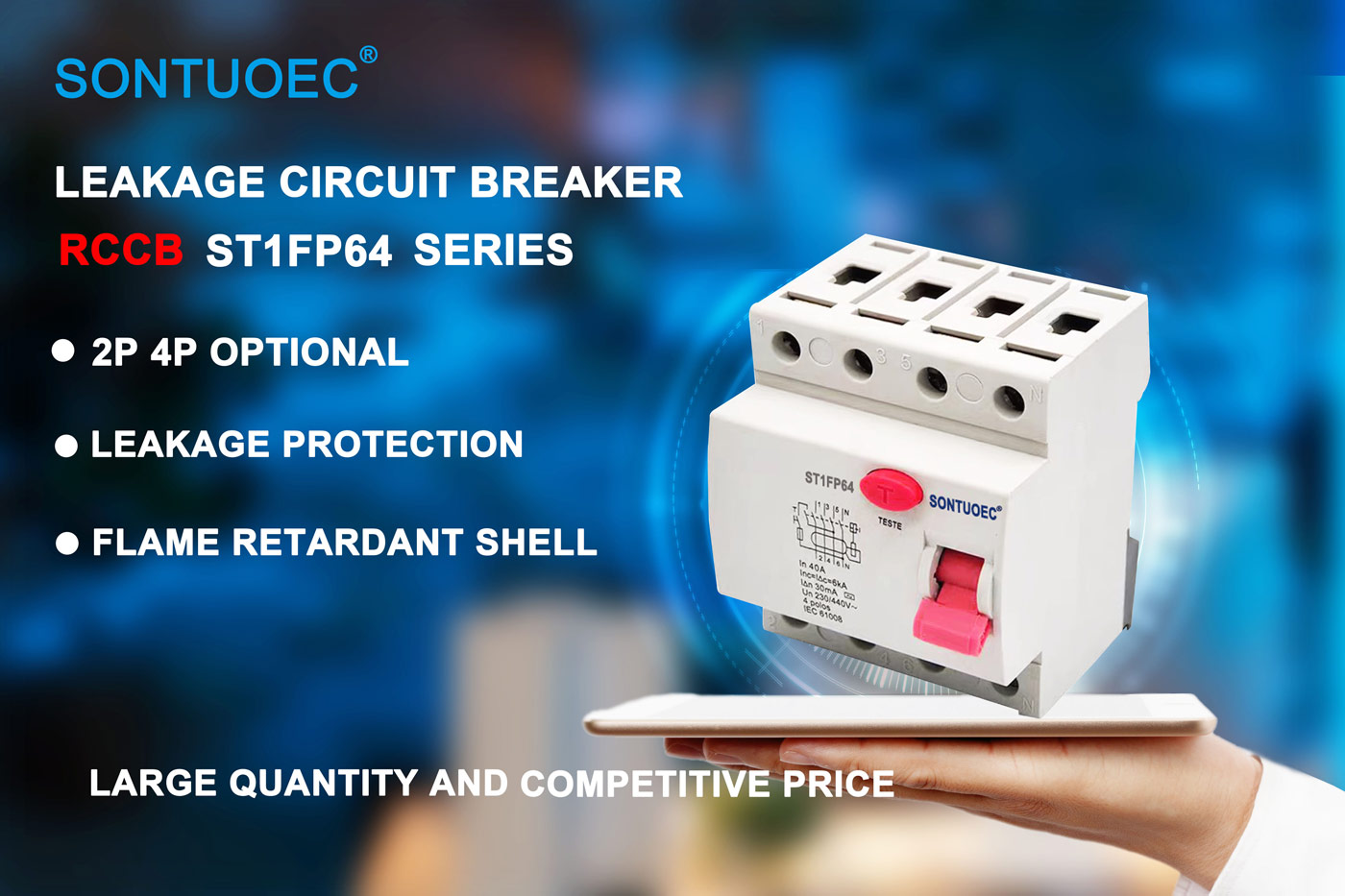

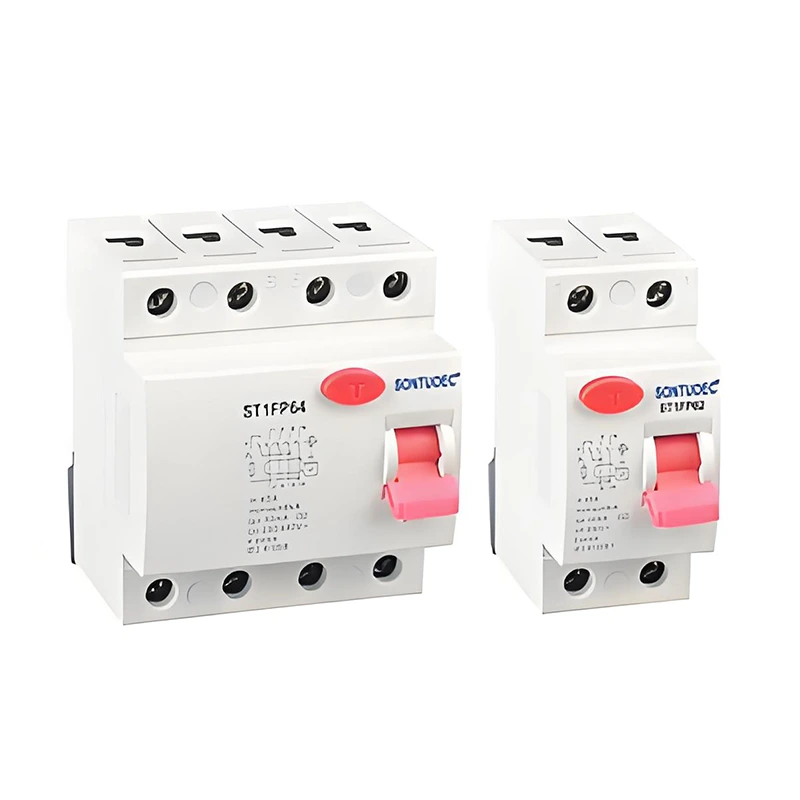

	極	P	2,4
	定格電圧	V	AC240/415V; AC230/400V

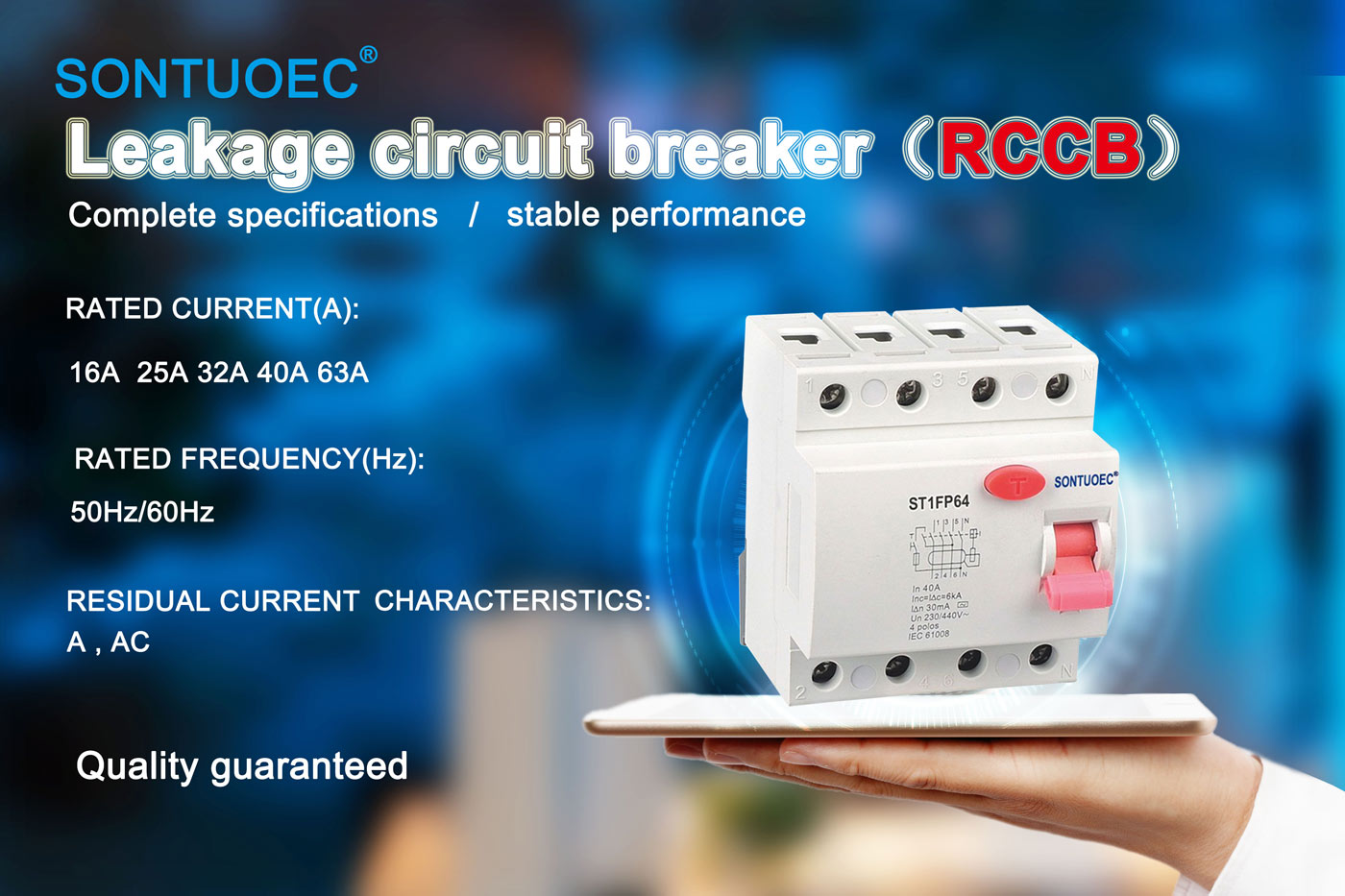

	定格電流		16、25、32、40、63A
	定格感度I△n	A	0.01、0.03、0.1、0.3、0.5
	絶縁電圧Ui	V	500
	定格残留物作成と	A	630
	遮断容量 I△m	A	630
	短絡電流 I△c	A	6000
	SCPDヒューズ	A	6000


	定格周波数	Hz	50/60
	汚染度		2
機械式	電気的寿命	t	4000
特徴	機械的寿命	t	10000
	保護等級		IP20
	周囲温度	℃	-25～+40
	(日平均 35℃以下)	℃	-25～+40
	保管温度	℃	-25～+70
インストール	端子接続タイプ		ケーブル/U型バスバー/ピン型バスバー
	ケーブルの端子サイズ上下	mm2	25
	ケーブルの端子サイズ上下	AWG	3.18
	バスバーの端子サイズ上下	mm2	25
	バスバーの端子サイズ上下	AWG	3.18
	締付トルク	N*m	2.5
	締付トルク	インチポンド	22
	取り付け		DIN レール EN 60715(35mm) に高速クリップ装置を使用
	繋がり		上からも下からも

動作原理

電子タイプ RCCB の動作原理は、電磁誘導と電流平衡の原理に基づいています。回路内の相電流とゼロ線電流がアンバランスな場合、つまり残留電流が存在する場合、RCCB 内の変流器がこのアンバランスを検出し、対応する信号を生成します。この信号は、電子回路によって処理された後、解放機構の動作をトリガーし、回路ブレーカーが回路を迅速に遮断します。
