製品名 |
HL-30シリーズアイソレータスイッチ |
ポール |
1p 2p 3p 4p |
定格 現在 |
16,25a、40a、 63a、80a、100a、125a |
定格 電圧 |
1P:AC230V 2p、3p.4p:AC400V |
断熱電圧 ui |
690V |
定格 インパルスは電圧に耐えます(1.2/50)uimp |
6kv |
定格短い 回路は現在のICWに耐えます |
12le/1秒 |
定格短い 回路作成能力ICM |
20LE/0.1S |
評価されています 容量を破る |
3ie、1.05ue、cosφ= 0.8 |
カテゴリを使用します |
AC-21B、AC-22A |
電気 人生 |
1500 |
機械 人生 |
8500 |
汚染 程度 |
3 |
ストレージ 温度 |
-35ºC〜 +70ºC |
インストール 高度 |
<2000m |
最大 配線容量(nm²) |
16(20a〜63a) 50(80a〜125a) |
最大 トルクを制限します |
2.0(20a〜63a) 3.5(80a〜125a) |

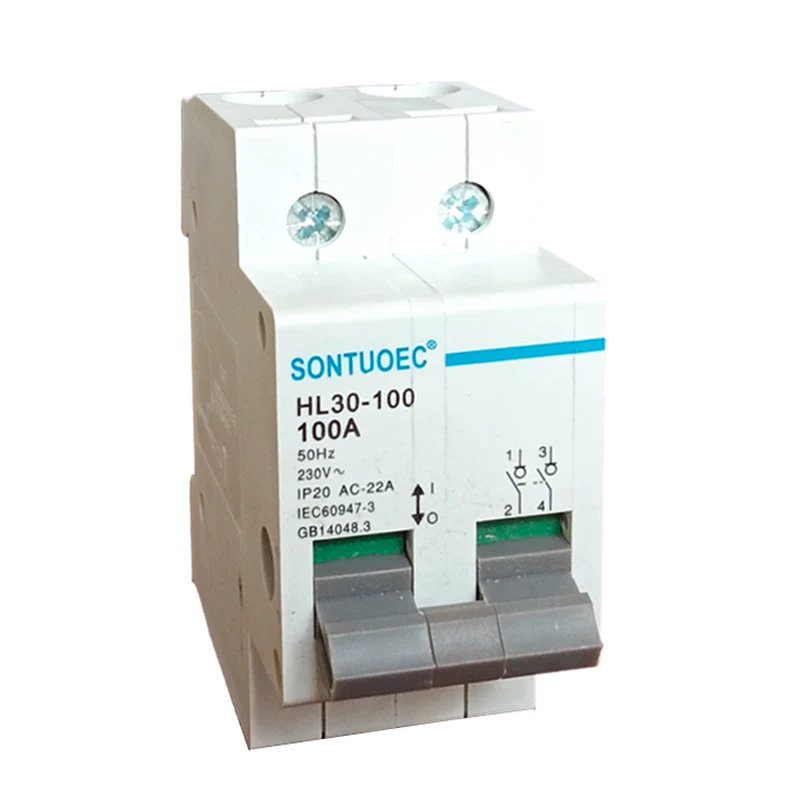

HL30-100アイソレータスイッチの動作の原理は比較的簡単です。スイッチが操作されたときに開閉できる1つ以上の連絡先が含まれています。接点が閉じられると、バッテリーパック内のセルが接続され、電流が通過できるようになります。接点が開いていると、セル間の接続が壊れており、電流が流れません。
1p、2p、3p、4p micro switch disconnector(MSD)。 HL30-100アイソレータスイッチが開かれると、ステーションの要件に従って、接点と明らかな切断マークの間に断熱距離があります。メインスイッチとして使用するか、回路を開閉するか閉じることができます。
