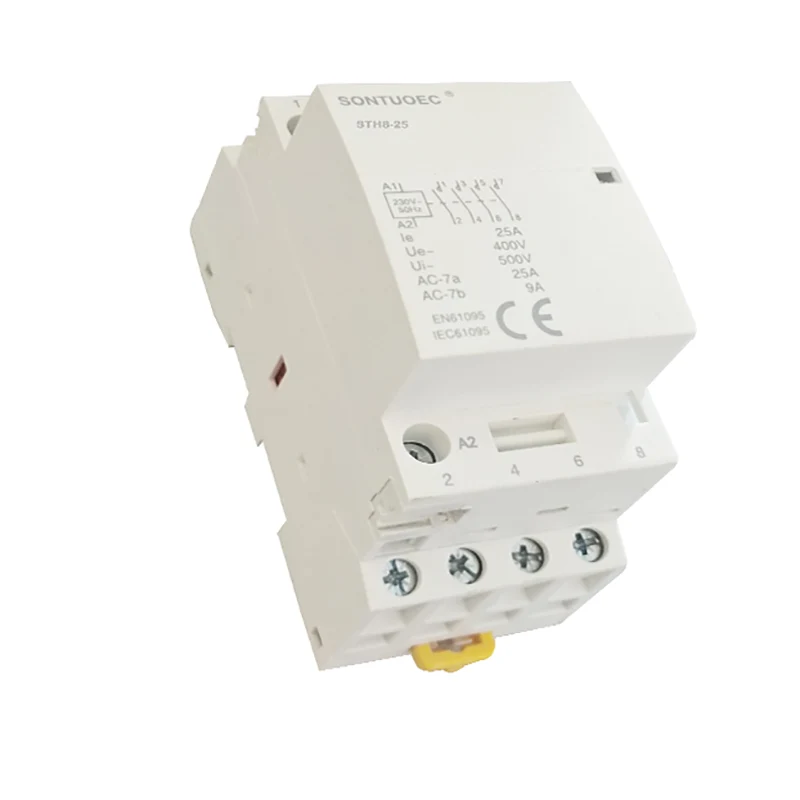

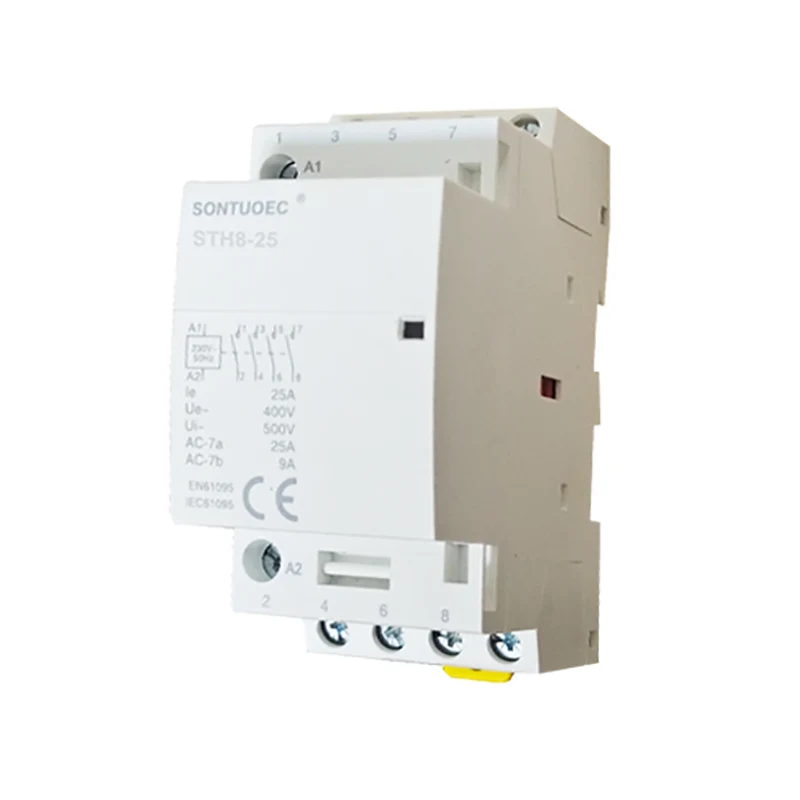

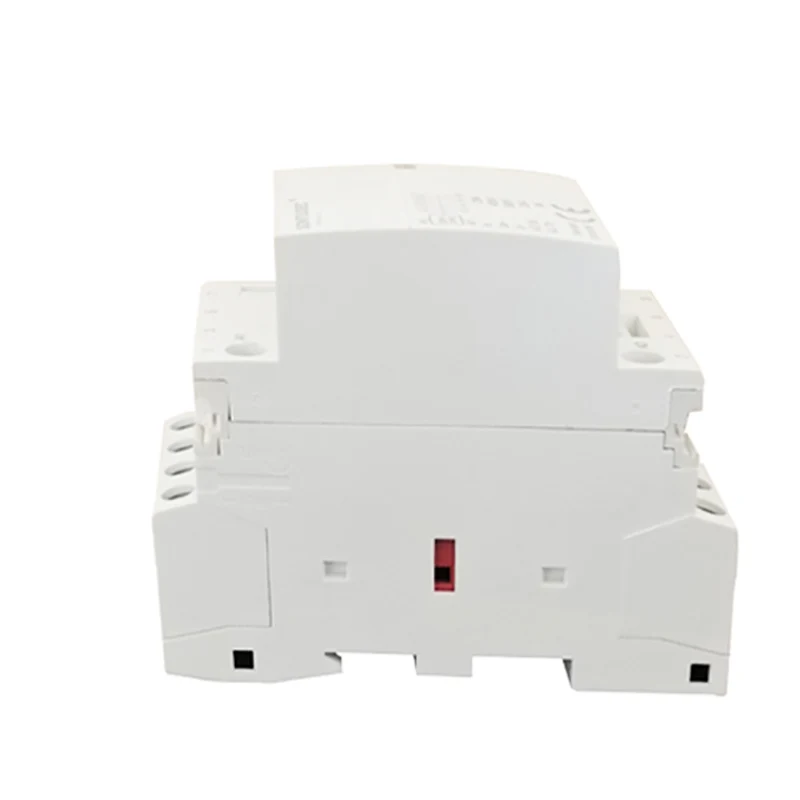

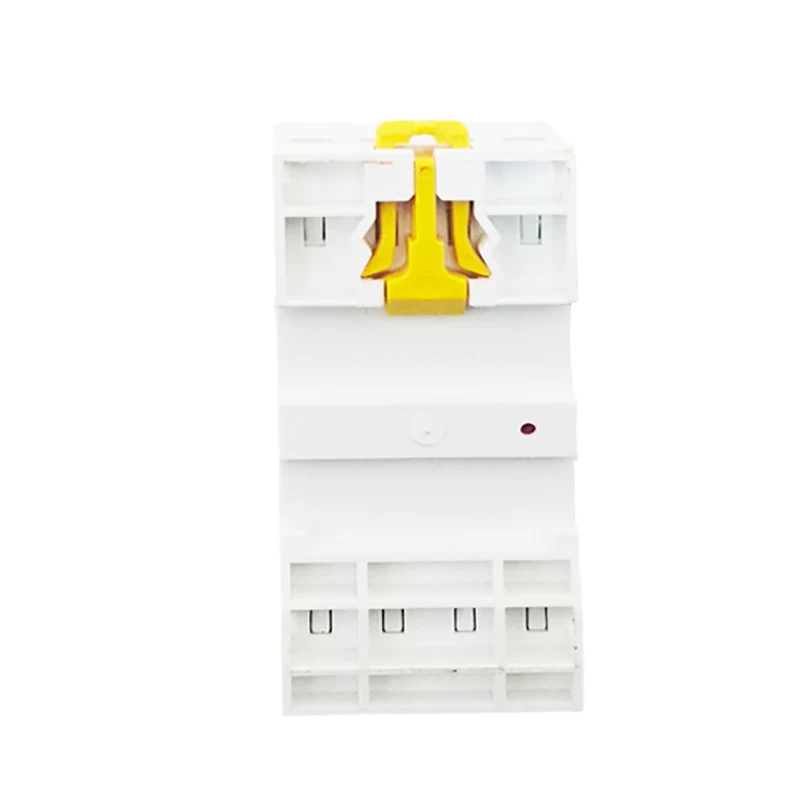

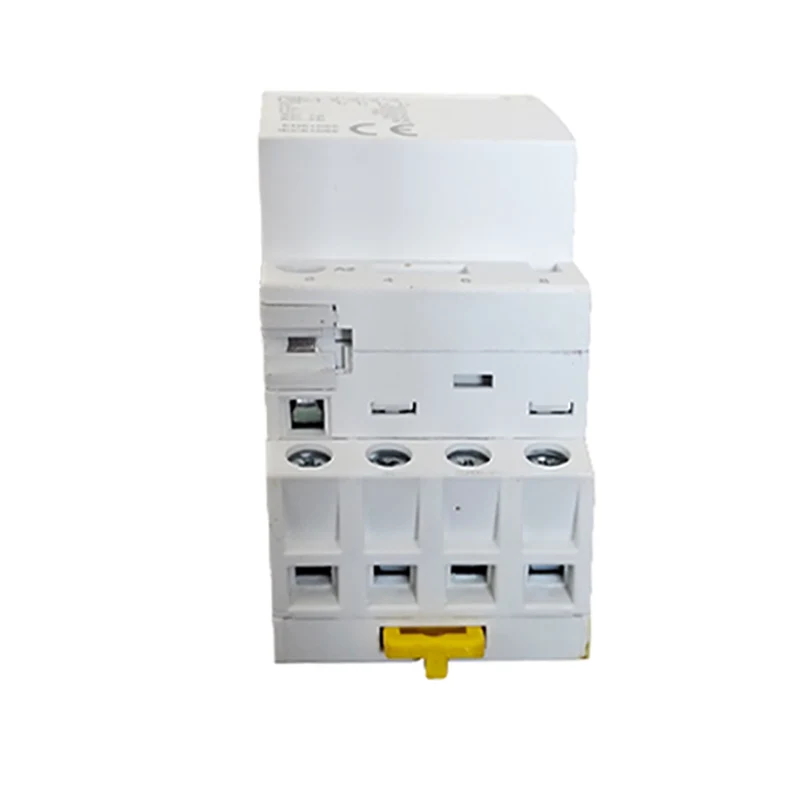

家庭用ACコンタクタ

タイプ					9mmの幅 モジュール
1p	評価（LN） AC-7A	評価（LN） AC-7A	コントロール 電圧 （VAC）（50Hz）	接触
	16a	6a	24	1NO	2
	20a	7a	110	1NC
	25a	9a	230
2p
	16a	6a	24	2no	2
	20a	7a	110	1NO+1NC
	25a	9a	230	2NC
	32a	12a	24	2no	4
	40a	18a	110	1NO+1NC
	63a	25a	230	2NC
	100a	_	24		6
			110	2no
			230
3p
	16a	6a	24	3no	4
	20a	7a	110	3NC
	25a	9a	230
	32a	12a	24	3no	6
	40a	18a	110	3NC
	63a	25a	230
4p
	16a	6a	24	4no	4
	20a	7a	110	4NC
	25a	9a	230	2NO+2NC 3NO+1NC
	32a	12a	24	4no	6
	40a	18a	110	4NC
	63a	25a	230	2NO+2NC 3NO+1NC
	100a	_	24	4no	12
			110
			230

メイン構造

通常、家庭のACコンタクタは次の部分で構成されています。

連絡先システム：メインの連絡先と補助接点を含む。主な接触は、通常、より大きな定格電流を持つメイン回路をオンにして破壊するために使用されます。補助接点は、制御回路をオンにして破壊するために使用されます。コントロール回路には、定格電流が小さくなります。

電磁システム：鉄のコア、アーマチュア、コイルで構成されています。コイルが通電されると、コアはアーマチュアを引き付けて接点を閉じる磁場を生成します。コイルが消えていると、磁場が消え、ーマー装置が放出され、接触が壊れます。

アーク消火装置：接点が切断されたときにアークを消すために使用され、アークが接点に損傷を与えるのを防ぎます。

シェルとアクセサリ：シェルは、外部環境の影響から内部コンポーネントを保護するために使用されます。アクセサリには、接触装置、端子などの取り付けが含まれます。これらは、コンタクタの設置と配線を実現するために使用されます。

操作の原則

家庭用ACコンタクタの作業原則は、電磁誘導の原則に基づいています。コイルがエネルギーを与えると、鉄のコアはアーマチュアを引き付けて接点を閉じる磁場を生成します。コイルが発生すると、磁場が消え、アーマチュアが放出され、接点が切断されます。コイルのエネルギーとエネルギー化を制御することにより、家庭用回路のリモートコントロールと保護を実現できます。

技術的なパラメーター

家庭用ACコンタクタの主な技術パラメーターには、定格電圧、定格電流、定格周波数、接続および破壊容量などが含まれます。これらのパラメーターの選択は、通常の動作とコンタクタの安全な使用を確保するために、家庭用回路の実際の状況に従って決定する必要があります。

定格電圧：コンタクタが正常に動作するときの電圧レベルを指します。

定格電流：コンタクタが定格電圧の下で長時間耐えることができる最大電流を指します。

定格周波数：接触器が正常に動作するときの電源の周波数。

接続と破壊容量：接触器が指定された条件下で確実に接続して破壊できる最大電流。
