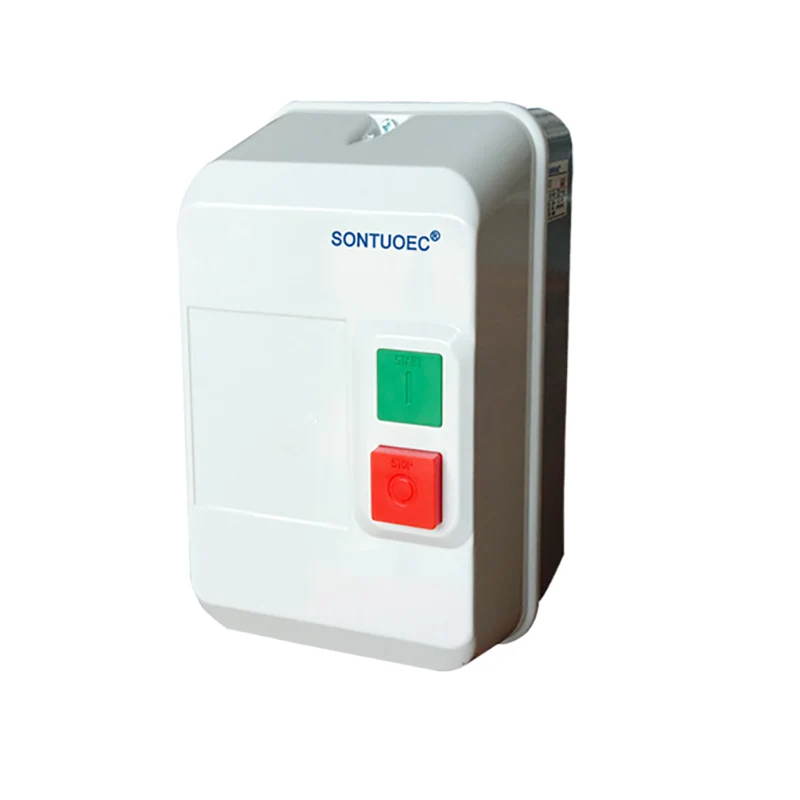

磁気スターター（DOL）

磁気スターター（DOL）モーター、つまり、磁気スイッチが使用され、モーター（またはモーター）の開始と停止を制御します。磁気スイッチは、外部磁場の変化に応じて回路のオンオフを制御することにより、ここで重要な役割を果たし、モーターの制御を実現します。

お問い合わせを送信

製品説明

仕様

製品モードNo.および特定のもの	SLE1-09および12	double in sulted、保護されたtolp429（3）またはf659（4）
囲い	SLE1-18および25	double in sulated、保護されたtolp427（3）またはf5577（4）
	SLE1-32および95	マタル、LP65〜559
コントロール（2つのプッシュボタンが表示されますエンクロージャーカバー）	SLE1-32および95	1つの緑色のスタートボタン「1」、1RED STOP/TESET BUTTION「O」
接続	SLE1-32および95	Electricol Power and Controlは接続を再巡回します

主な技術的パラメーター：

タイプ		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
kw/hp（ac-3）reted power（ac-3） IEC60947-4	220V	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
kw/hp（ac-3）reted power（ac-3） IEC60947-4	380V	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
削除された電流（AC-3） GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
削除された電流（AC-3） GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
保持暖房電流（a）			25	32	40	50	60	80		125
抑制された無限のボラージ（v）660
補助的な連絡先 AC-15	接触	標準	1NO				1NO+1NC
	削減された電流（a）	220V	1.6
	削減された電流（a）	380V	0.95
suitabieサーマルリレー		LR2D-1305/1314 （0.63〜1.0/7〜10）	LR2D-1316 （9〜13）	LR2D-1321 （12〜18）	LR2D-1322 （17〜25）	LR2D-1353 （23〜32）	LR2D-3355 （30〜40）	LR2D-3359 （48〜65）	LR2D-3361 （55〜70）	LR2D-3363 （63〜80）	LR2D-3365 （80〜93）
エンクロージャー評価		LP65

操作の原則

磁気スイッチスターターモーターの動作原理は、主に磁場の影響とDCモーターの作業原理に基づいています。外部磁場が磁気スイッチに近づくと、スイッチ内の磁気センシング要素（例えば、リード）をトリガーし、接点を閉じたり破壊したりして、回路の開閉を制御します。回路が閉じたら、電流がモーターを流れ、回転を開始します。一方、DCモーターは、電磁力の作用により、エネルギーを与えられた導体が磁場で動くという原則に基づいて取り組んでいます。
