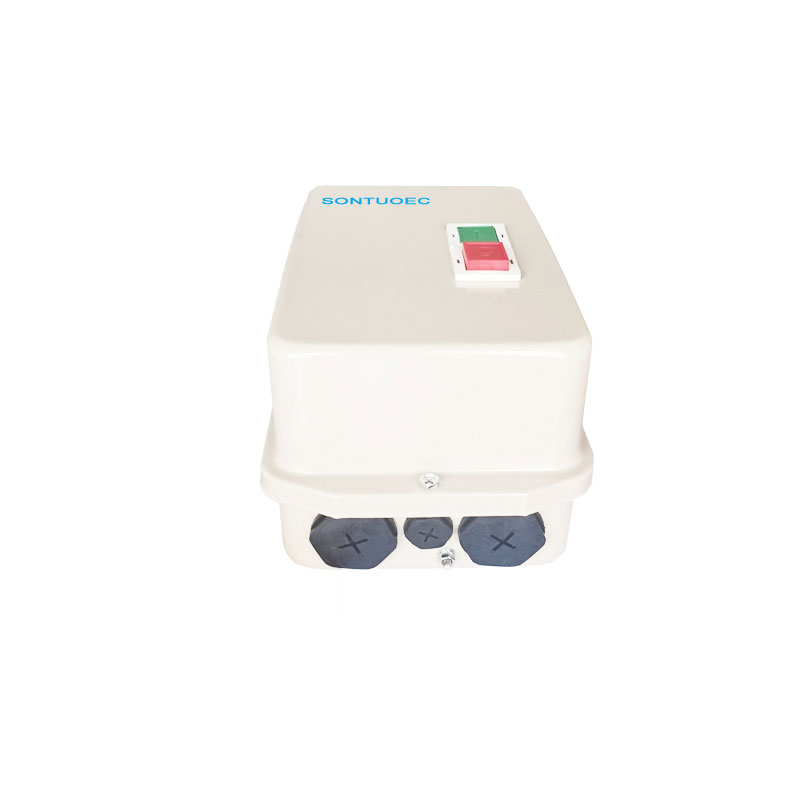

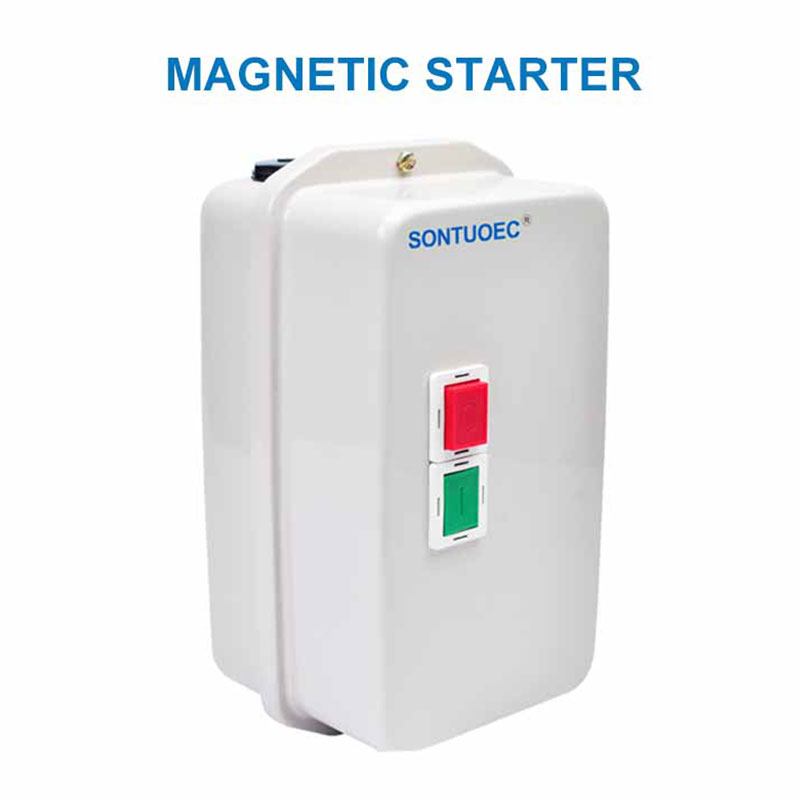

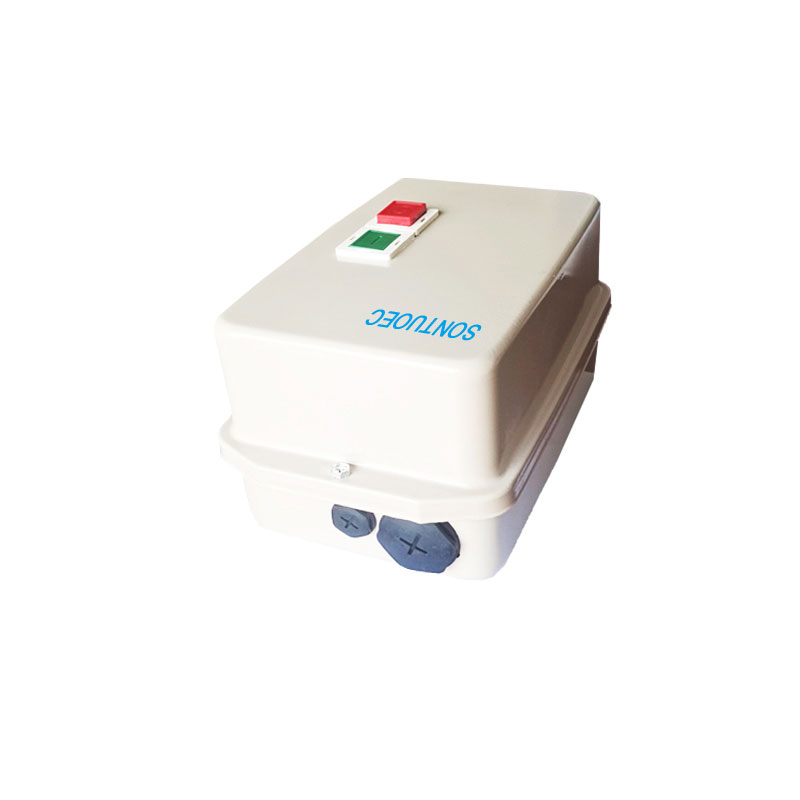

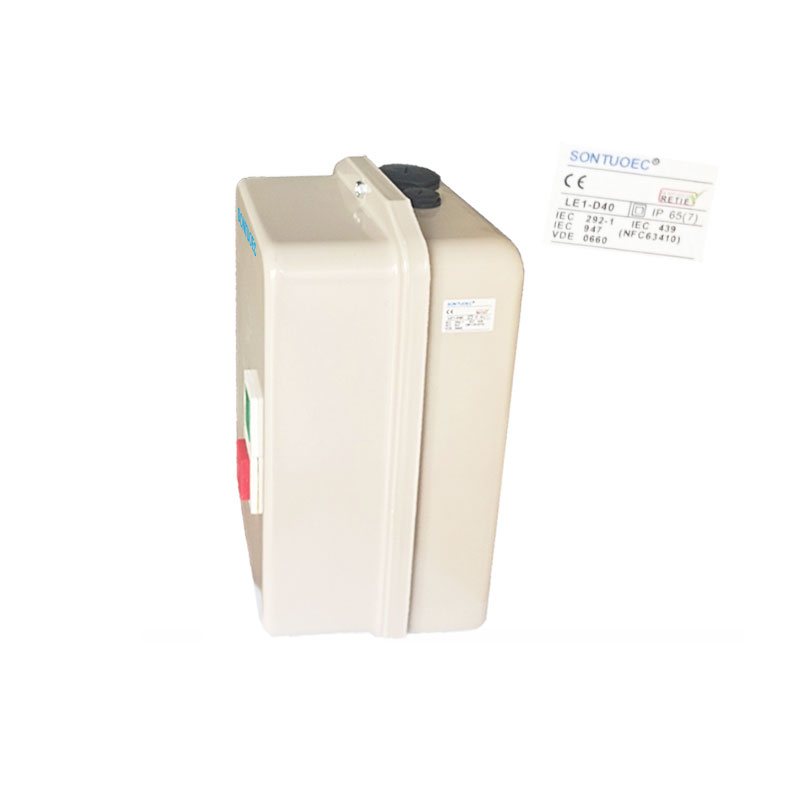

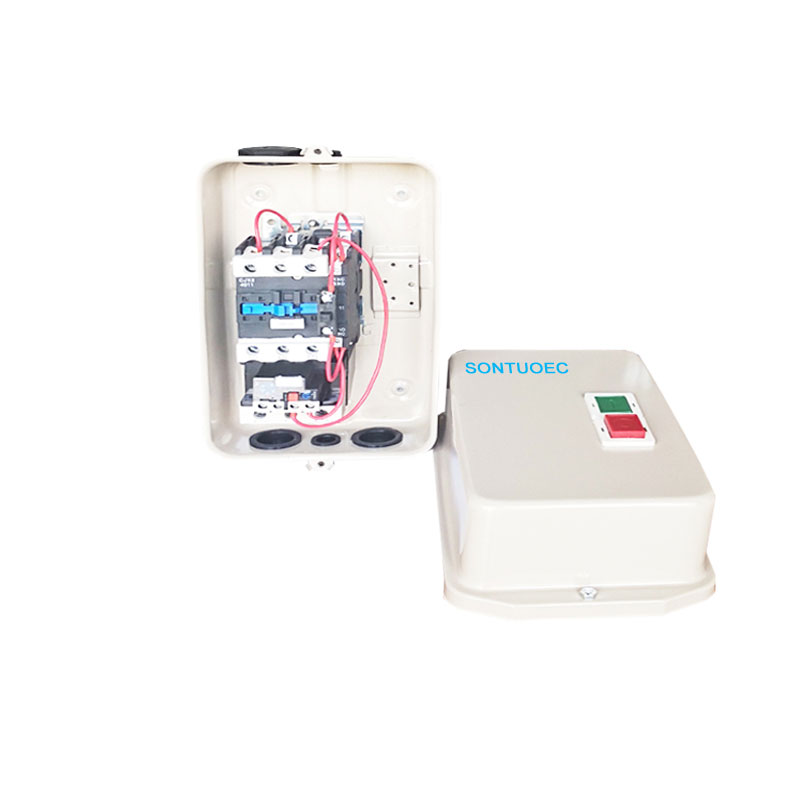

SLE1-Dシリーズ磁気スターター

SLE1-Dシリーズ磁気スターターは、電磁力によって電気モーターの開始と停止を操作する電気制御装置です。通常、電磁コイルが含まれています。電磁コイルは、エネルギーを与えたときに、鉄のコアの動きを引き付ける磁場を生成し、モーターの制御を実現するために接点の閉鎖または破壊を促進します。

モデル:SLE1-D

お問い合わせを送信

製品説明

仕様

製品モードNo.および特定のもの	SLE1-09および12	double in sulted、保護されたtolp429（3）またはf659（4）
囲い	SLE1-18および25	double in sulated、保護されたtolp427（3）またはf5577（4）
	SLE1-32および95	マタル、LP65〜559
コントロール（2つのプッシュボタンが表示されますエンクロージャーカバー）	SLE1-32および95	1つの緑色のスタートボタン「1」、1RED STOP/TESET BUTTION「O」
接続	SLE1-32および95	Electricol Power and Controlは接続を再巡回します

主な技術的パラメーター：

タイプ		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
kw/hp（ac-3）reted power（ac-3） IEC60947-4	220V	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
kw/hp（ac-3）reted power（ac-3） IEC60947-4	380V	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
削除された電流（AC-3） GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
削除された電流（AC-3） GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
保持暖房電流（a）			25	32	40	50	60	80		125
抑制された無限のボラージ（v）660
補助的な連絡先 AC-15	接触	標準	1NO				1NO+1NC
	削減された電流（a）	220V	1.6
	削減された電流（a）	380V	0.95
suitabieサーマルリレー		LR2D-1305/1314 （0.63〜1.0/7〜10）	LR2D-1316 （9〜13）	LR2D-1321 （12〜18）	LR2D-1322 （17〜25）	LR2D-1353 （23〜32）	LR2D-3355 （30〜40）	LR2D-3359 （48〜65）	LR2D-3361 （55〜70）	LR2D-3363 （63〜80）	LR2D-3365 （80〜93）
エンクロージャー評価		LP65

操作の原則

SLE1-Dシリーズの磁気スターターの作業原理は、電磁誘導と電磁力の相互作用に基づいています。制御電源が通電されると、電磁コイルが磁場を生成し、鉄のコアを引き付けて接点を閉じ、モーターに電力が供給され、実行を開始します。制御電源が消えていると、磁場が消え、鉄のコアがスプリングの作用下でリセットされ、接点が壊れ、モーターが停止します。

タイプと機能

直接オンライン（DOL）SLE1-D磁気スターター、Star-Delta（Star-Delta）Starters、AutoTransformer Startersなど、さまざまな種類のSLE1-D磁気スターターがあります。さまざまなタイプのSLE1-D磁気スターターには、異なる特性と範囲のアプリケーションがあります。

1.対応オンライン（DOL）SLE1-D磁気スターター：

単純な構造、低コスト。

小さなパワーモーターの制御を開始および停止するのに適しています。

2.Star-Delta（Star-Delta）スターター：

モーターの配線を変更することにより、開始中に電圧と電流を削減する目的を実現します。

中電力モーターの開始制御に適しています。

3. autotransforterスターター：

モーターを起動するときに自動トランスフォーマーを使用して電圧と電流を減らします。

高出力モーターの開始制御に適用できます。
