SONTUOEC 電気モールドケースサーキットブレーカー

SONTUOEC は、さまざまな小型電気製品の生産に特化した中国のサプライヤー/メーカーの 1 つです。電気モールドケースサーキットブレーカーは、過負荷、短絡、不足電圧などの保護機能を備えた電気機器の一種です。その動作原理は、通常の動作条件では、回路ブレーカーが閉じた状態にあり、回路の過負荷、短絡、電圧不足、その他の障害が発生した場合、回路と機器の安全を保護するために、回路ブレーカーが自動的に回路を切断します。

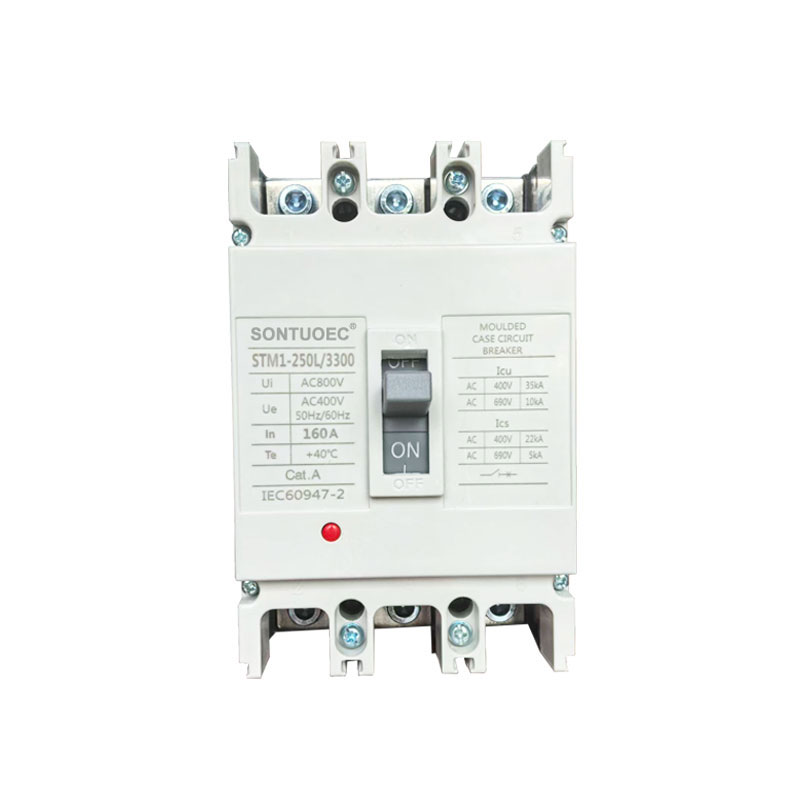

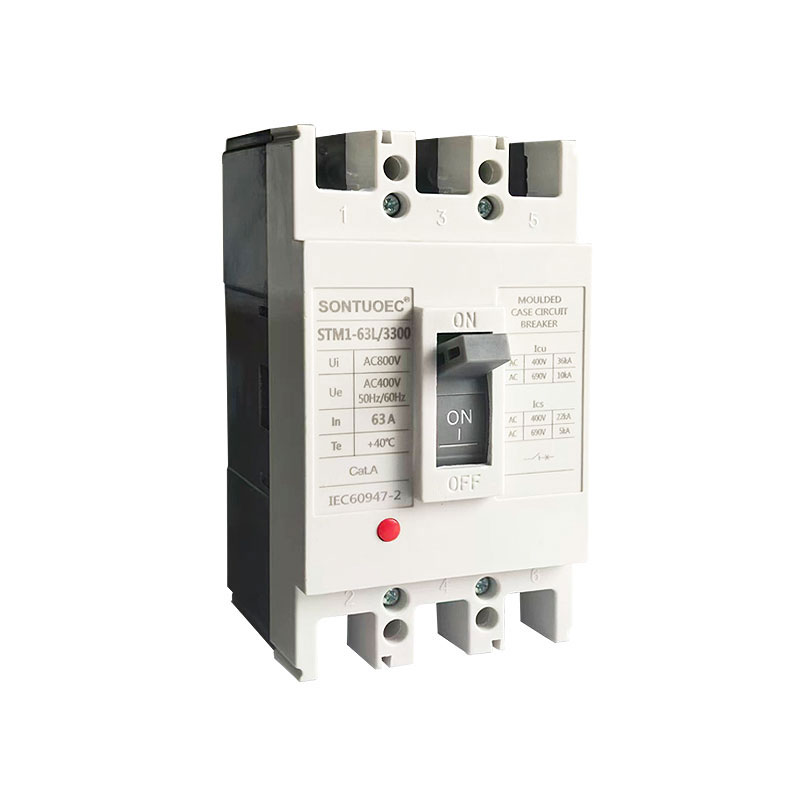

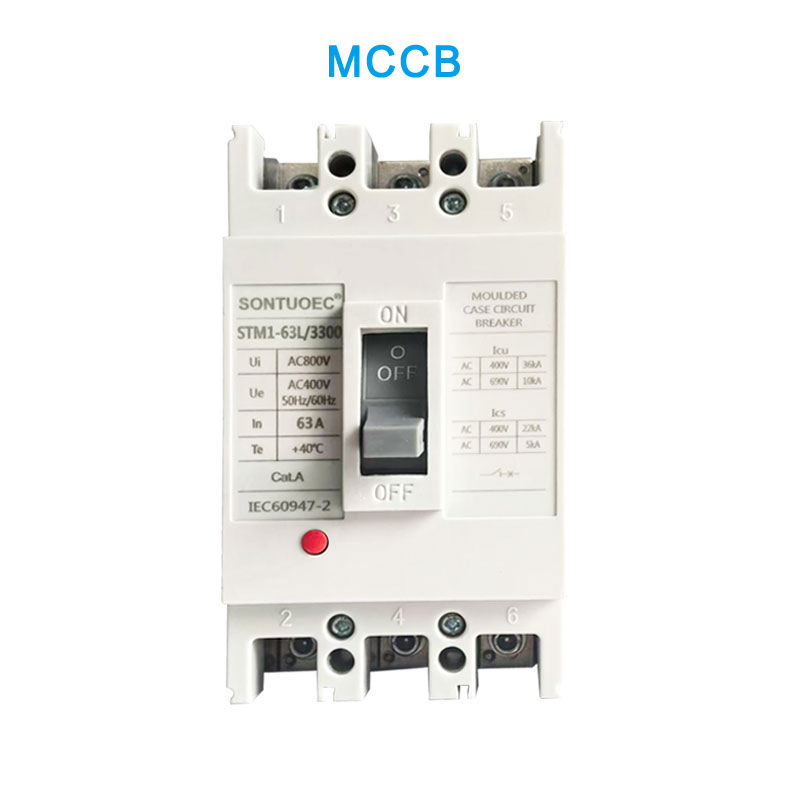

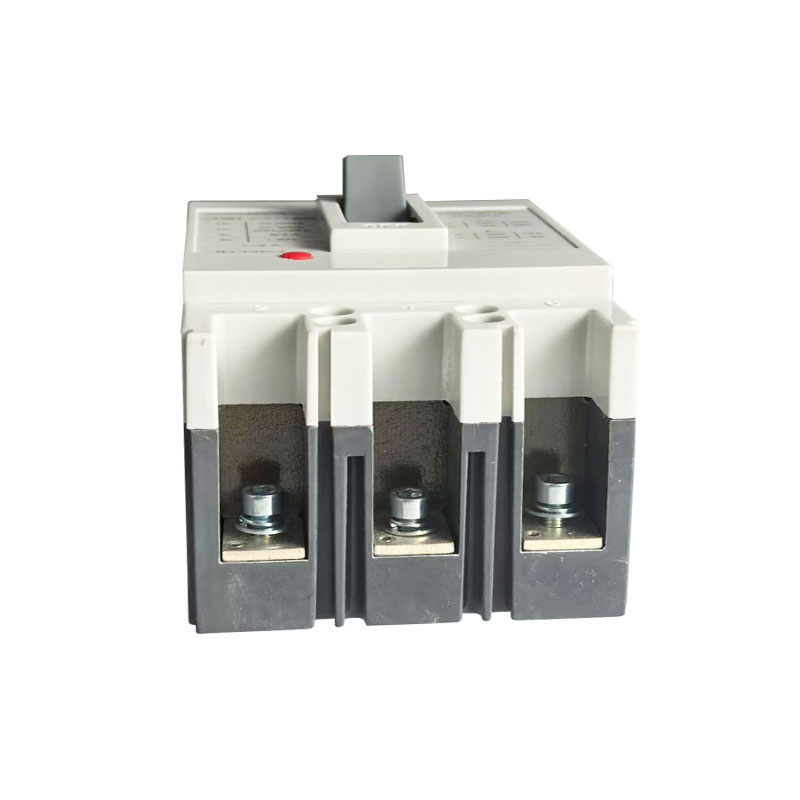

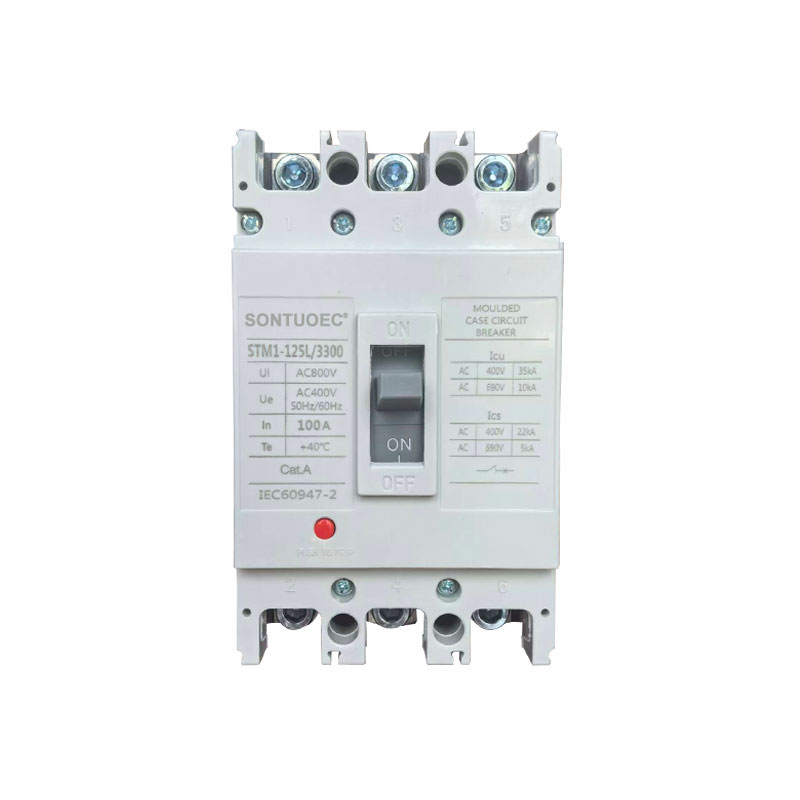

モデル:STM1

お問い合わせを送信

製品説明

技術パラメータ:

モデル		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
評価された Cortirucus キュレット		125			250			400			630			800			1250
定格電流 hn(A)		16、20、25、32、40.50			100、125、140、160、			250,315,350,400			400,500,630			630,700,800			80,010,001,250
		63,80,100,125			180,200,225.25
定格動作電圧Ue(V)DC								500,550,7			501,000
定格発行電圧 UKV)		1000			1000			1500			1500			1500			1500
ウイインプ(KV)
テスト電圧ワンマイル(V)		3500			3500			3500			3500			3500			3500
遮断容量(KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
機械的な彼	回	7000			7000			4000			4000			2500			2000
電気の寿命	回	2000			2000			1000			1000			800			600
休憩時間(ミリ秒)		20			20			20			20			20			20
設置場所		どこでも
ボレーター容量		はい
標準		IEC 60947-2、IEC60947-1、GB 14048、GB 14048-2
温度(℃)		25℃～50℃
保護の低下		b20
アクセサリー		OF/SD/MX
アーク距離(mm)		250

構造と特徴

構造: 電気モールドケースサーキットブレーカーは通常、接点システム、消弧システム、操作機構、ストライカー、シェルおよびその他の部品で構成されます。

特徴：

高い遮断能力と優れた動的熱安定性を備えています。

シェルは難燃性、耐アーク性の絶縁材料で作られており、高い安全性能を備えています。

操作機構は柔軟で信頼性が高く、ユーザーが手動または電動で操作するのに便利です。

断路器にはさまざまな保護機能があり、回路のさまざまな障害に応じて対応する動作を実行できます。

機能と用途

機能: 電気モールドケースサーキットブレーカーには、過負荷保護、短絡保護、不足電圧保護、漏電保護などのさまざまな保護機能があります。その中で、過負荷保護とは、回路が過負荷になると、過熱による機器の損傷を防ぐために回路ブレーカーが自動的に回路を切断できることを意味します。短絡保護とは、回路内で短絡が発生したときに、回路ブレーカーが故障電流を迅速に遮断して、火災やその他の安全上の事故を防ぐことを意味します。不足電圧保護とは、電源電圧が定格値より低い場合、回路ブレーカーが自動的に回路を切断して機器の損傷を防ぐことを意味します。漏電保護とは、回路内で漏電が発生した場合に、回路ブレーカーが適時に電源を遮断して個人の安全を保護することを意味します。漏電保護とは、回路内に漏電があった場合に回路ブレーカーが適時に電源を遮断し、個人の安全を保護することを意味します。

用途: 電気モールドケースサーキットブレーカーは、住宅、商業、産業、輸送分野の電気システムで広く使用されています。住宅分野では、家庭用回路や電気機器の安全を保護するために使用されます。商業分野では、大規模な建物や商業施設の電気システムを保護するために使用されます。産業分野では、工場の設備や機械の安全な動作を制御および保護するために使用されます。交通分野では、信号機や鉄道信号機などの安定動作を守るために使用されています。
