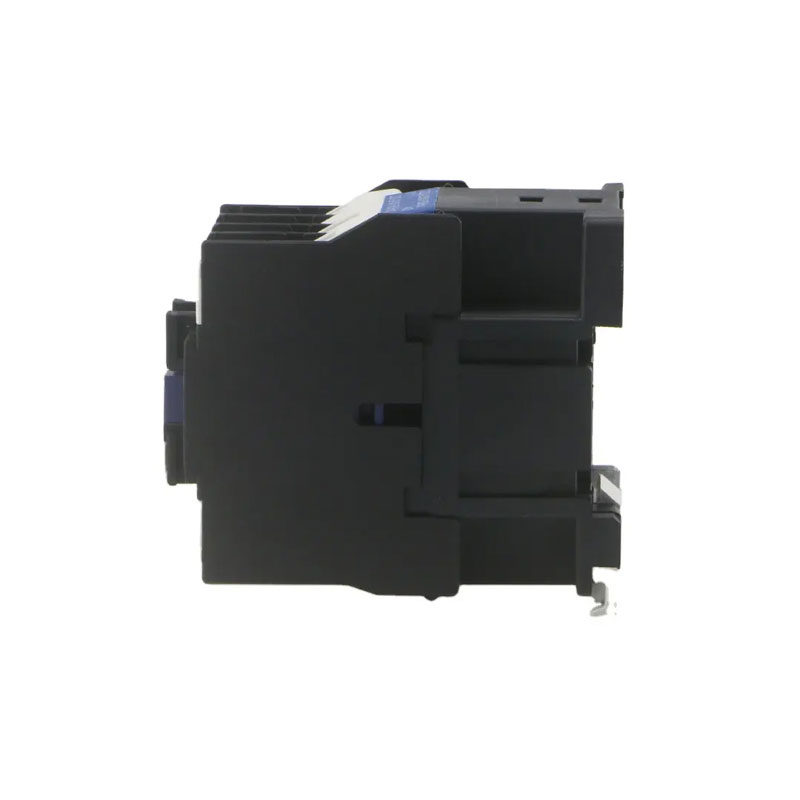

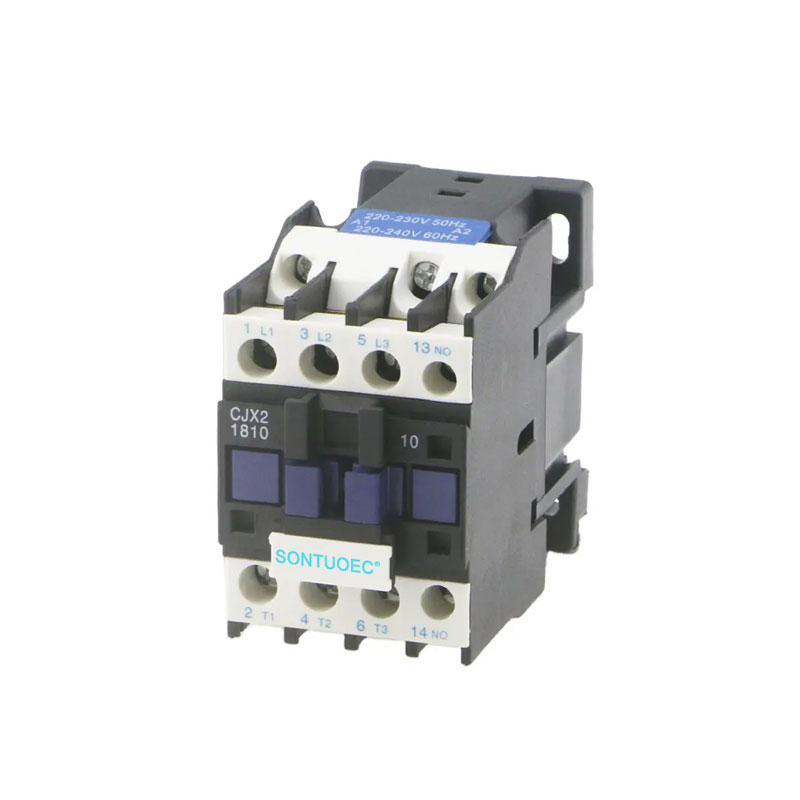

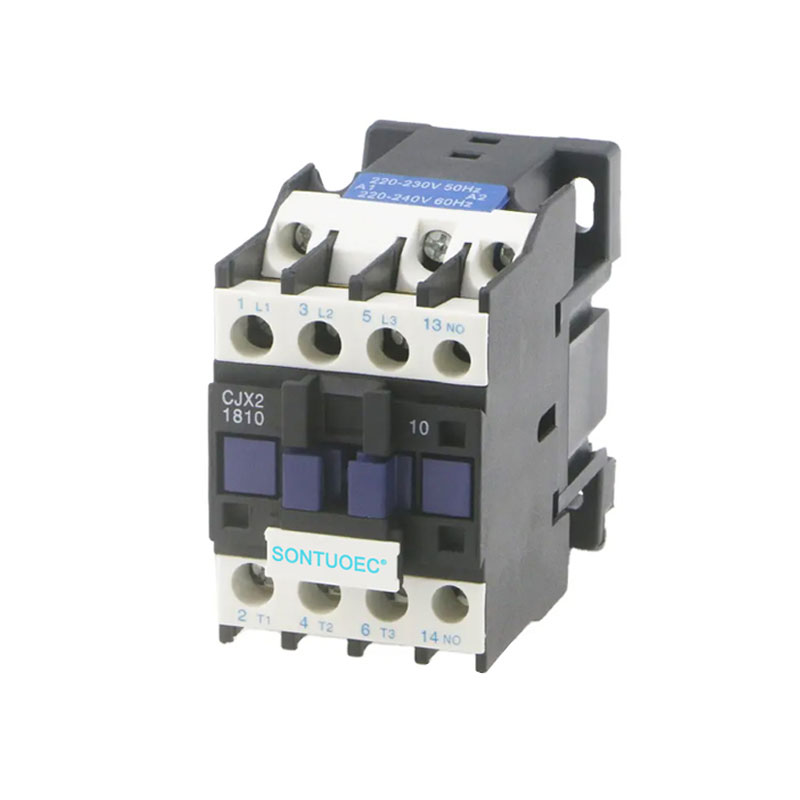

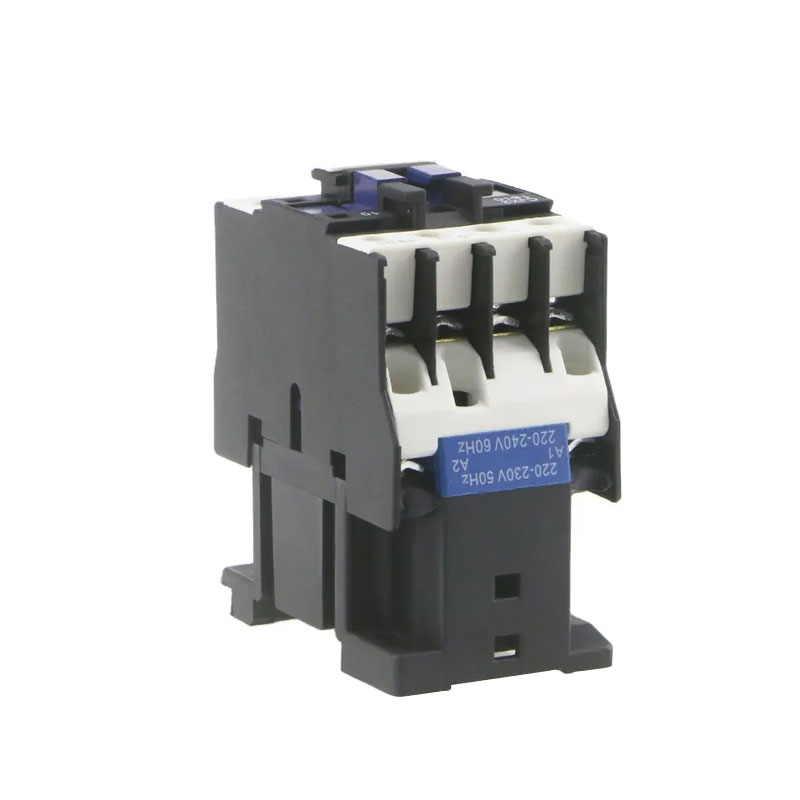

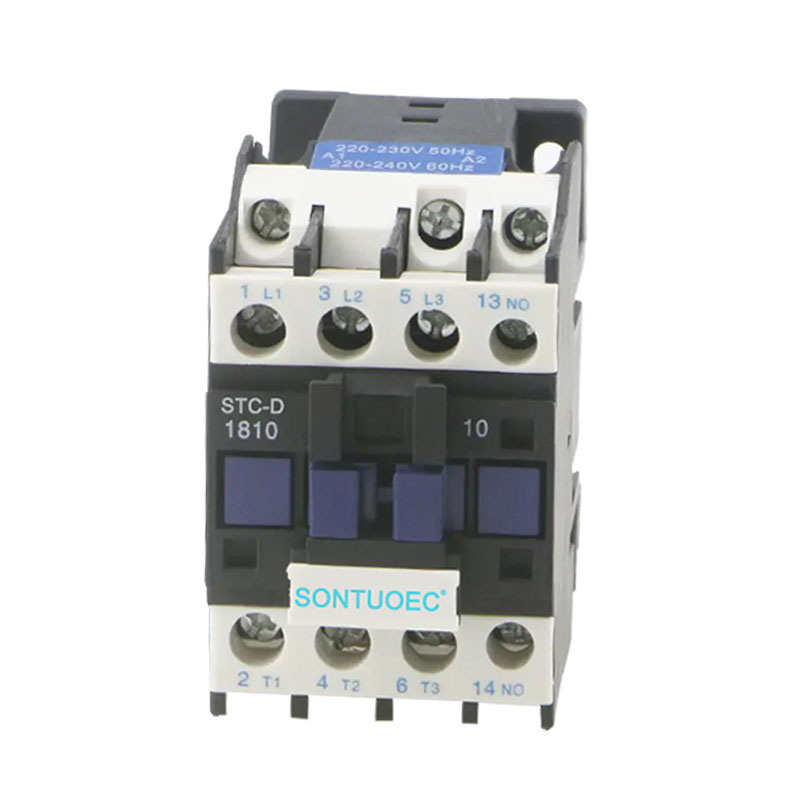

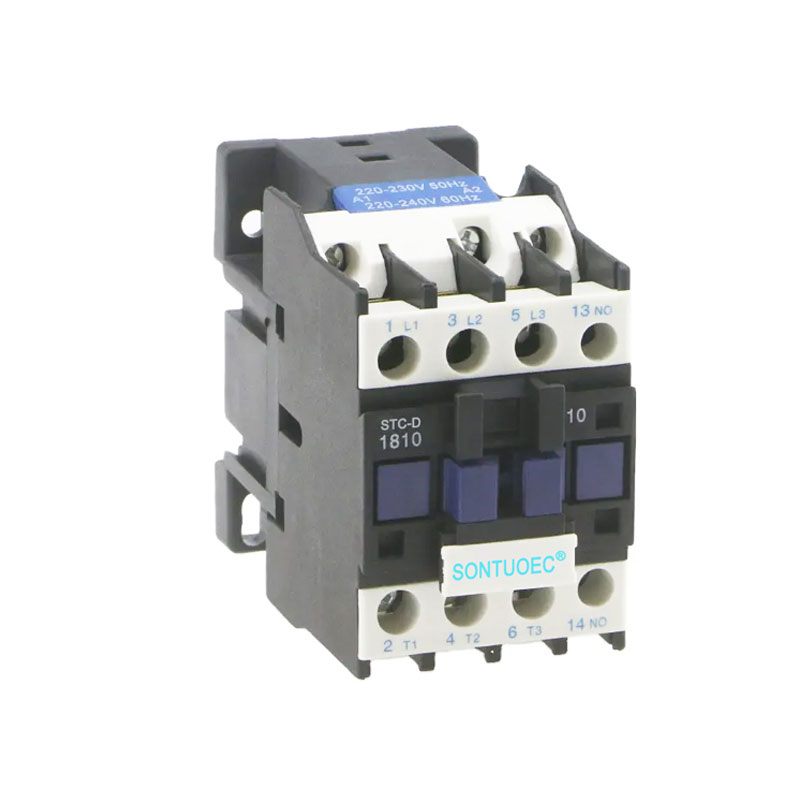

STC-D ACコンタクタ

STC-D AC コンタクタは、AC 回路を遠隔制御し、頻繁にオンまたはオフにするために使用される電気部品です。これは主に、電力システムの回路の開放と制御、および産業オートメーションにおけるモーター、照明、およびその他の電気負荷の遠隔制御に使用されます。交流 (AC) コンタクタ、すなわち STC-D AC コンタクタは、電力システムおよび産業オートメーションの分野でかけがえのない役割を果たしている重要な電気制御機器です。

モデル:STC-D

お問い合わせを送信

製品説明

タイプ		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
定格使用電流(A)	AC3	9	12	18	25	32	40	50	65	80	95
定格使用電流(A)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
三相の標準定格電力モーター 50/60Hz カテゴリ AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
定格熱電流(A)		20	20	32	40	50	60	80	80	125	125
電気的寿命	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
電気的寿命	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
機械的寿命（×104）		1000	1000	1000	1000	800	800	800	800	600	600
接点数	3P+NO					3P+NC+NO
接点数	3P+NC					3P+NC+NO

構造と動作原理

構造：STC-D ACコンタクタは、主に電磁システム（鉄心、コイル、短絡リングなどを含む）、接点システム（主接点と補助接点を含む）、およびアーク消弧装置で構成されています。

動作原理：STC-D ACコンタクタのコイルが通電されると、鉄心が発生する磁界がアーマチュアを引きつけて接点を駆動し、主接点と補助接点が開閉し、回路のオンオフを制御します。アーク消弧装置は、接点が切断されたときにアークを消し、接点を損傷から保護するために使用されます。

STC-D AC Contactor

種類と特徴

1.タイプ:

STC-D AC コンタクタは、用途や性能に応じて、産業用コンタクタ、ビル用および家庭用コンタクタなど、さまざまなタイプに分類できます。一般的なモデルには、CJ シリーズ (CJX2 シリーズ、CJ20 シリーズ、CJT1 シリーズなど) のほか、ABB、Siemens、Schneider などのブランドのシリーズ製品が含まれます。

2.特徴:

信頼性の高い動作: STC-D AC コンタクタは動作の信頼性と安定性が高く、大電流と電圧に耐えることができます。

安定した性能: 接触システムは、良好な導電性と高温耐摩耗性を備えた高品質の素材で作られています。

便利なメンテナンス：STC-D AC コンタクタはコンパクトな構造で、設置とメンテナンスが簡単です。

アプリケーションシナリオ

STC-D AC コンタクタは、電力システム、産業オートメーション、建物および家庭用電気分野で幅広い用途に使用できます。たとえば、電力システムでは、モーターの始動/停止や方向反転の制御に使用できます。産業オートメーションでは、生産ライン上のさまざまな電気機器の起動/停止を制御するために使用できます。ビルや家庭の電気機器、照明や空調などの機器のオンオフ制御に使用できます。
