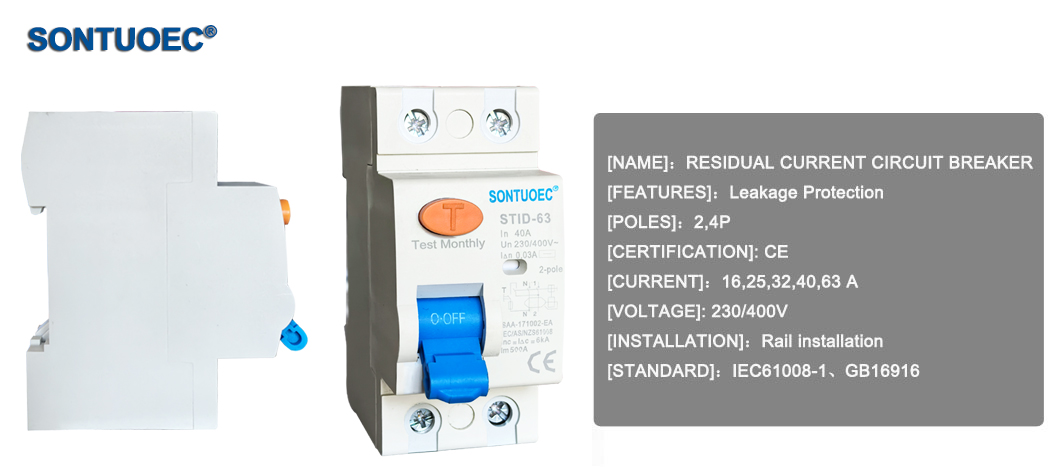

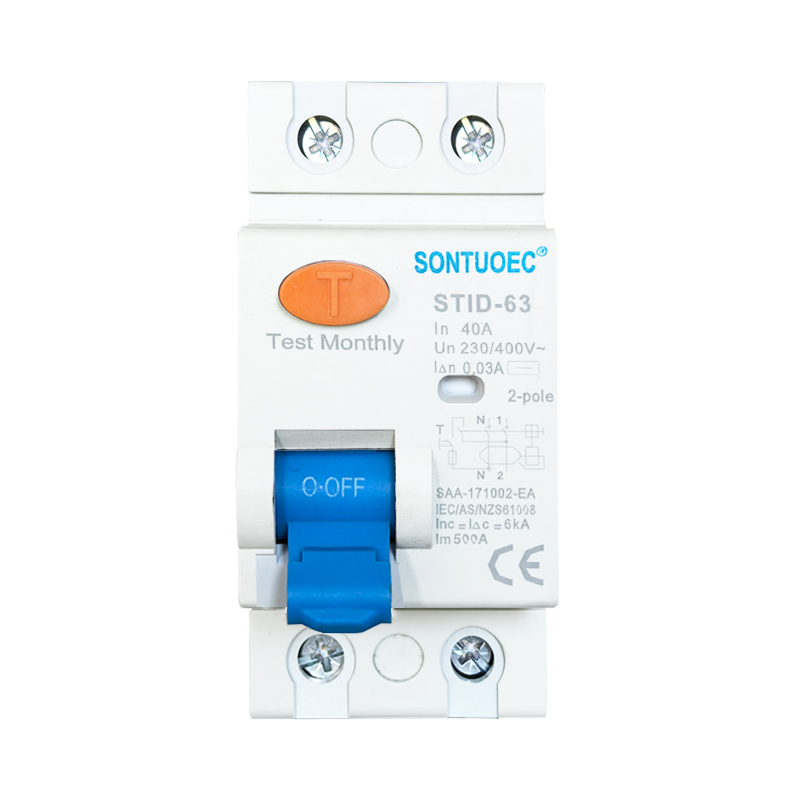

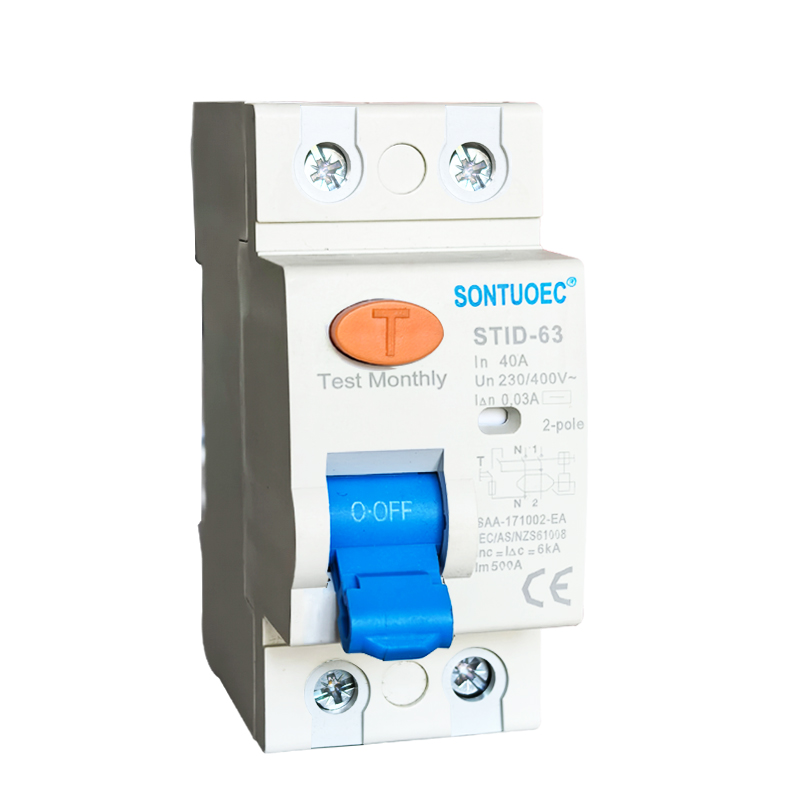

STID-63 シリーズ RCCB 230V 63A 残留電流サーキットブレーカー

SONTUOEC は、さまざまな小型電化製品の製造を専門とする中国のサプライヤー/メーカーの 1 つです。 STID-63シリーズ RCCB 230V 63A 残留電流遮断器は、幹線の感電や漏電の際に、瞬時に事故回路を遮断します。漏電による感電や火災の回避に最適です。単相240V、三相415V、50または60Hzまでの回路に使用できます。 IEC61008-1規格に準拠。

モデル:STID-63

お問い合わせを送信

製品説明

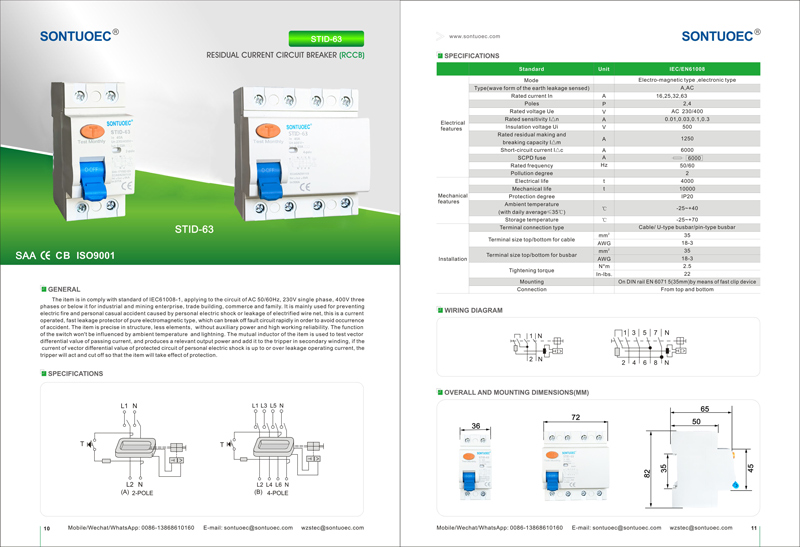

仕様:

サンダード			IEC/EN61008
電気	種類（漏電検知波形）		電磁式、電子式
特徴	定格電流入力	A	そして、そして
	極	P	2,4
	定格電圧	V	AC240/415
	定格感度I△n	A	0.01、0.03、0.1、0.3、0.5
	絶縁電圧Ui	V	500
	定格残留物作成と	A	630
	遮断容量 I△m	A	630
	短絡電流 I△c	A	6000
	SCPDヒューズ	A	6000


	定格周波数	Hz	50/60
	汚染度		2
機械式	電気的寿命	t	4000
特徴	機械的寿命	t	10000
	保護等級		IP20
	周囲温度	℃	-25～+40
	(日平均 35℃以下)	℃	-25～+40
	保管温度	℃	-25～+70
インストール	端子接続タイプ		ケーブル/U型バスバー/ピン型バスバー
	ケーブルの端子サイズ上下	mm2	25
	ケーブルの端子サイズ上下	AWG	18-3
	バスバーの端子サイズ上下	mm2	25
	バスバーの端子サイズ上下	AWG	18-3
	締付トルク	N*m	2.5
	締付トルク	インチポンド	22
	取り付け		DIN レール EN 60715(35mm) に高速クリップ装置を使用
	繋がり		上からも下からも
サンダード			IEC/EN61008
電気	種類（漏電検知波形）		電磁式、電子式
特徴	定格電流入力	A	そして、そして
	極	P	2,4
	定格電圧	V	AC240/415
	定格感度I△n	A	0.01、0.03、0.1、0.3、0.5
	絶縁電圧Ui	V	500
	定格残留物作成と	A	630
	遮断容量 I△m	A	630
	短絡電流 I△c	A	6000
	SCPDヒューズ	A	6000


	定格周波数	Hz	50/60
	汚染度		2
機械式	電気的寿命	t	4000
特徴	機械的寿命	t	10000
	保護等級		IP20
	周囲温度	℃	-25～+40
	(日平均 35℃以下)	℃	-25～+40
	保管温度	℃	-25～+70
インストール	端子接続タイプ		ケーブル/U型バスバー/ピン型バスバー
	ケーブルの端子サイズ上下	mm2	25
	ケーブルの端子サイズ上下	AWG	18-3
	バスバーの端子サイズ上下	mm2	25
	バスバーの端子サイズ上下	AWG	18-3
	締付トルク	N*m	2.5
	締付トルク	インチポンド	22
	取り付け		DIN レール EN 60715(35mm) に高速クリップ装置を使用
	繋がり		上からも下からも

仕様:

モデル	電子式・磁気式
残留電流特性	そして、そして
極NO	2P/4P
定格電流(A)	16A、20A、25A、32A、40A、63A
定格電圧(V)	240/415V
定格残留動作電流	30ma、100ma、300ma、500ma
定格条件付き残留短絡電流	6KA
電気機械的耐久性	4000サイクル以上
