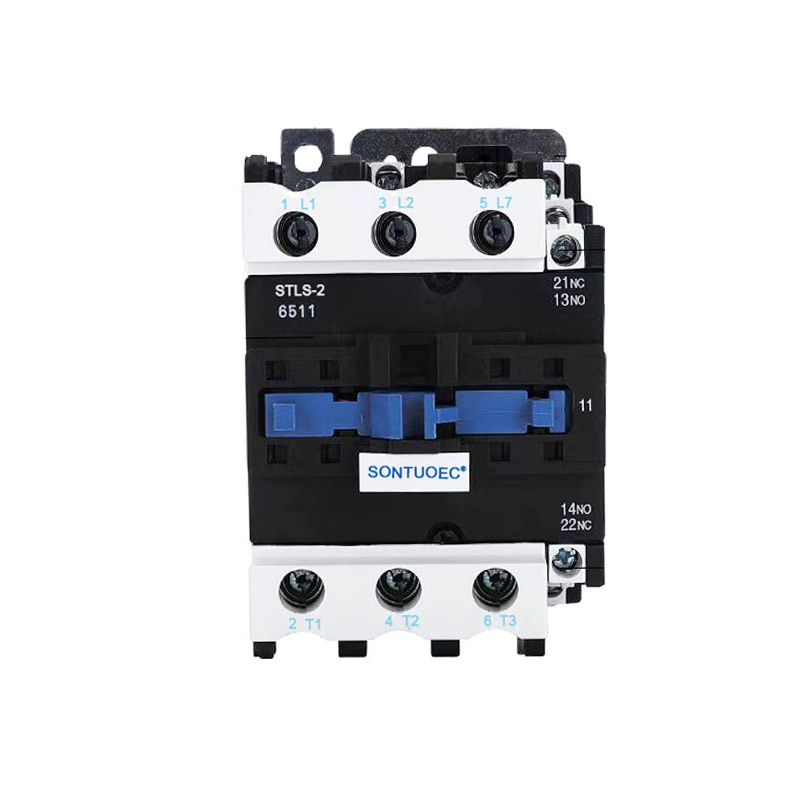

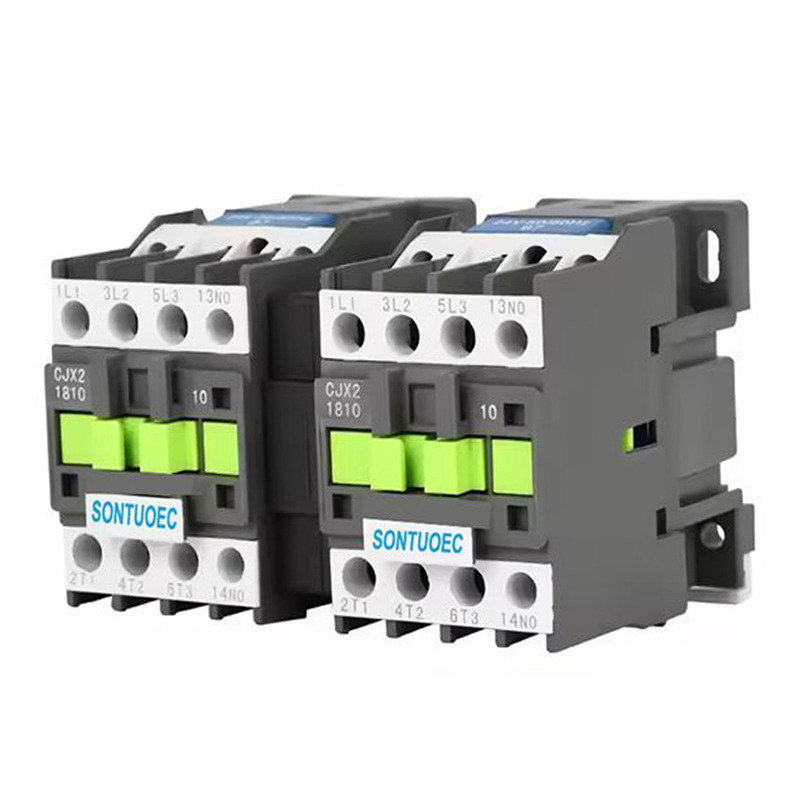

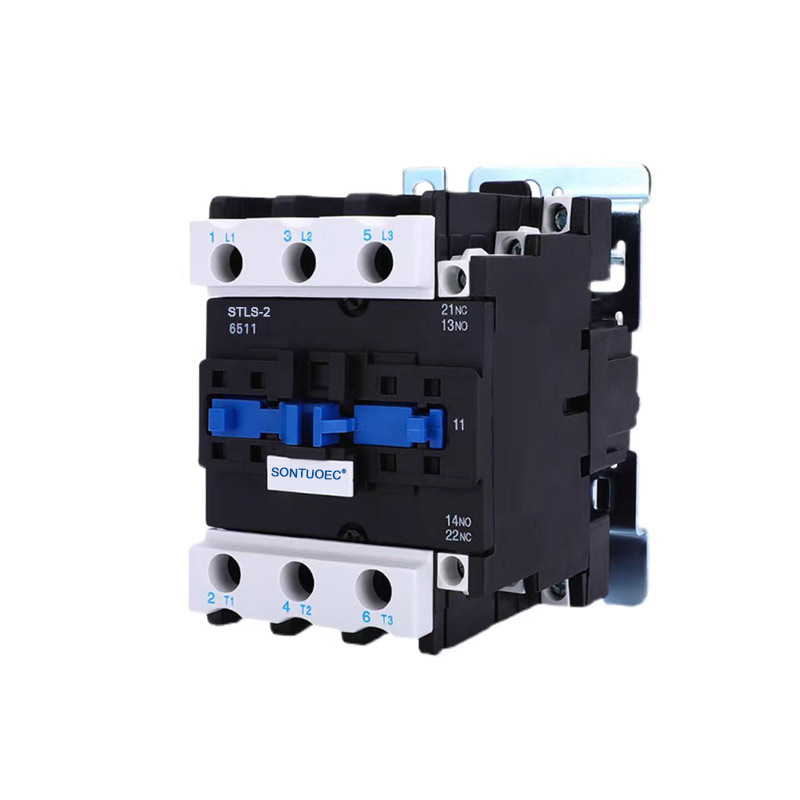

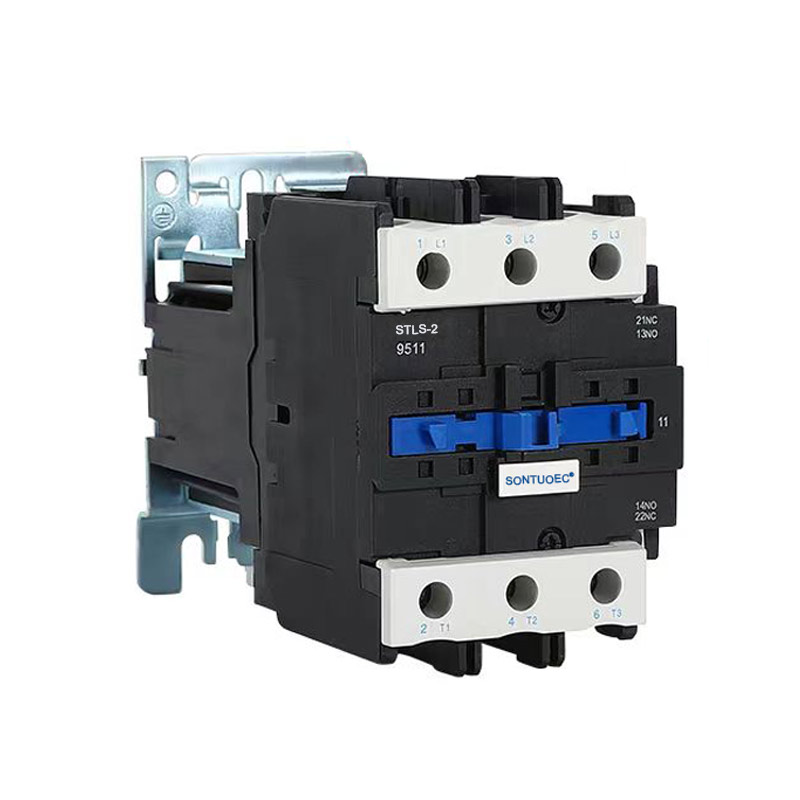

STLS-2（CJX2）シリーズメカニカルインターロッキングコンタクタ

STLS-2（CJX2）シリーズメカニカルインターロッキングコンタクタは、モーターを制御するコンバーチブルを制御するために、定格電圧660V AC 50Hz、電流620Aまでの回路で使用するのに適しています。この機械的なインターロックデバイスは、2つの転換可能なコンタクタの接触変更を保証します。 IEC60947-4-1標準に準拠しています。

モデル:STLS-2(CJX2)

お問い合わせを送信

製品説明

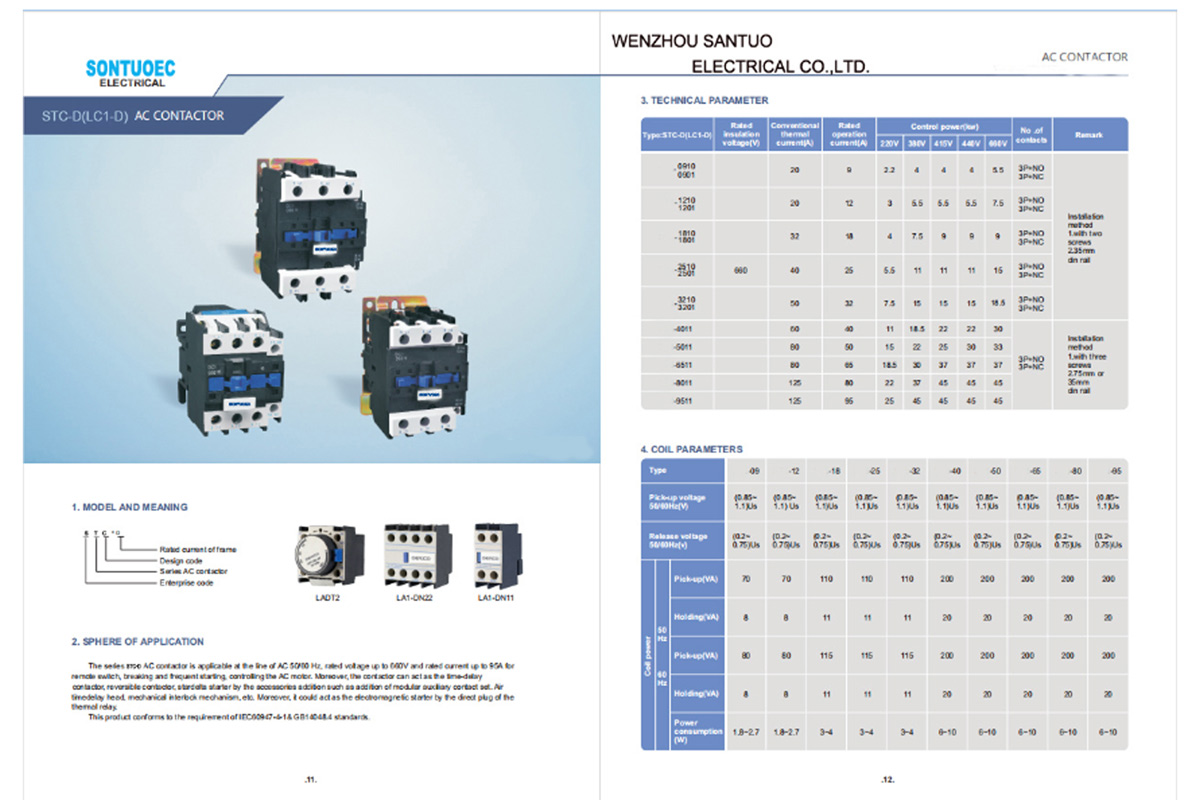

タイプ		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
定格の絶縁電圧		660	660	660	660	660	660	660	660	660	660
従来のサーマル		20	24	32	40	50	60	75	80	110	125
現在		20	24	32	40	50	60	75	80	110	125
定格運用		9	12	16	25	32	40	50	63	80	95
現在		9	12	16	25	32	40	50	63	80	95
制御	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
パワー（kw）	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
注記		のインストール					のインストール
		リレーは2つのネジを使用できます					リレーは3つできます
		また、35mmを使用します					ネジで使用します
		設置レール					75mmまたは35mmのインストール
							レール

構造と特性

構造：

3P ACコンタクタは、通常、電磁システム（コイル、コアなどを含む）、接触システム（メイン接触と補助接触を含む）、アーク消滅デバイスおよびシェルおよびその他の部品で構成されています。その中で、主な接触は高電流を運ぶために使用され、補助接触は制御信号の送信とフィードバックを実現するために使用されます。

特徴：

3つの独立したコンタクトを使用すると、同時に3相の電力と1つのゼロラインを制御できます。

接触システムは、導電率と耐摩耗性を備えた高品質の材料で作られています。

電磁システムは、接触を確実に関与および放出するのに十分な吸引力を持っています。

アーク消滅デバイスは、接点が切断されたときに生成されたアークを効果的に消滅させ、接点を損傷から保護します。

STLS-2（CJX2）シリーズメカニカルインターロッキングコンタクタは、回路で最大660V AC 50Hzまたは60Hzの定格電圧を使用し、定格電流を95Aまで使用し、ACモーターを頻繁に開始および制御するのに適しています。補助コンタクトブロック、タイマー遅延、マシンインターロックデバイスなどと組み合わせると、遅延コンタクタ、機械的インターロックコンタクタ、スターデルタスターターになります。サーマルリレーを使用すると、電磁スターターに結合されます。コンタクタは、IEC 60947-1に従って生成されます。

操作の原則

3P ACコンタクタのコイルが通電されると、鉄のコアが磁気を生成し、接触システムを引き付けて閉じるために、3相の電源とゼロワイヤを接続します。コイルが発生すると、コアは磁気を失い、接触システムはスプリングの作用下で分離し、ゼロラインから三相電源を切断します。このようにして、3P ACコンタクタは電気負荷のリモート制御を実現できます。
