STXシリーズ成形ケース回路ブレーカー(MCCB)は800Vであり、ターンオンまたはターンオンまたはターンオフ周波数ではなく、AC 50Hzの回路で頻繁にモーターを起動します。レーティングされた作業電圧690V;レートの作業電流は800Aまでのモーター保護を受けていません。 IEC60947-2標準に準拠しています。
モデル番号 | STX(STS3) |
アーク拡張媒体 | 空気 |
標準: | IEC 60947-2 |
構造 | MCCB |
タイプ | 成形ケースサーキットブレーカー |
認証 | ce |
承認 | CE、ISO9001 |
納期 | 20日以内 |
仕様 | 63A-630A |
起源 | 風水Zhanjiang |
生産能力 | 2000ピース/週 |
スピード | 通常のタイプの回路ブレーカー |
インストール | 修理済み |
ポール番号 | 3p |
関数 | 従来の回路ブレーカー、 サーキットブレーカーの故障保護、 過電流保護 |
価格 | 工場価格 |
保証時間 | 12ヶ月 |
トランスポートパッケージ | 内側のボックス/カートン |
商標 | ESOUEEC、WZSCEC、Esutune、IMDEC |
HSコード | 8536200000 |
タイプ | 定格電流(a) | ポール |
定格断熱電圧(V)、
UI(50Hz)
|
定格操作
電圧(V)
|
アーク距離
(mm)
|
究極の短絡 | サービス不足 | 動作します | |||
破壊容量(KA) | 回路 | パフォーマンス | |||||||||
破壊容量(KA) | (持久力) | ||||||||||
stx | 12.5-125 | 2.3.4 | 660 | 380 | ≤30 | 15 | - | - | 7.5 | 3000 | 7000 |
stx | 25 | - | 20 | 16 | |||||||
stx | 16-160 | 0 | 35 | 8 | 20 | 18 | 4000 | 6000 | |||
stx | 50 | 10 | 40 | 25 | |||||||
stx | 100-250 | 35 | 10 | 40 | 18 | 2000 | 6000 | ||||
stx | 50 | 16 | 40 | 30 | |||||||
stx | 65 | 18 | 40 | 48 | |||||||
stx | 200-400 | 35 | 16 | 40 | 18 | 1000 | 4000 | ||||
stx | 50 | 20 | 40 | 30 | |||||||
stx | 65 | 25 | 40 | 48 | |||||||
stx | 400-630 | 50 | 20 | 40 | 30 | 1000 | 4000 | ||||
stx | 65 | 25 | 40 | 48 | |||||||
stx | 80 | 30 | 40 | 60 | |||||||
stx | 500-800 | 50 | 20 | 40 | 30 | 1000 | 4000 | ||||
stx | 65 | 25 | 40 | 48 | |||||||
stx | 80 | 30 | 40 | 60 |
高性能:STXシリーズの成形ケースサーキットブレーカーは、優れた過負荷と短絡保護機能を備えており、故障した回路を迅速に遮断し、機器の損傷や火災事故を防ぐことができます。
コンパクト構造:プラスチック製のシェル設計を採用すると、この構造はコンパクトで軽量であり、設置と保守が簡単です。
さまざまなアクセサリ:さまざまなユーザーのニーズを満たすために、補助コンタクト、アラームコンタクト、シャント切断器など、さまざまな内部および外部アクセサリを提供します。
高い信頼性:製品の信頼性と安定性を確保するための厳格な品質管理とテスト。
STXシリーズサーキットブレーカーは、電力、機械、冶金、石油化学、繊維、建設、船など、多くの分野で広く使用されています。電力システムでは、回路と機器の安全な動作を保護するための主要な電気保護装置として使用されます。
選択とインストール。
選択:タイプを選択するとき、定格電流、定格電圧、破壊容量、回路ブレーカーの保護特性などの要因を考慮する必要があります。これらのパラメーターは、回路の実際のニーズに従って、回路ブレーカーのパフォーマンスと機能が要件を満たすようにする必要があります。

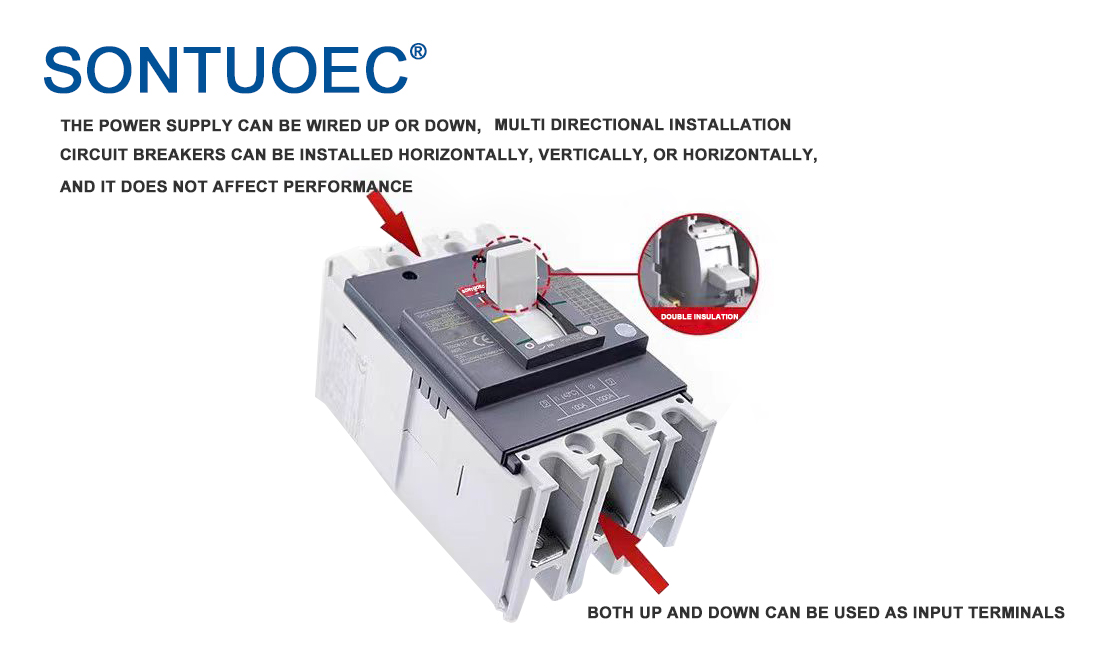

インストール:インストールの場合、関連する電気設備コードと標準に従う必要があります。回路ブレーカーの設置位置が規制に従っており、操作とメンテナンスに便利であることを確認してください。同時に、回路ブレーカーの配線が正しく、エラーがないことを確認する必要があります。
