Sontuoecサプライヤーの電圧レギュレータスタビライザーは、出力電圧が安定していることを確認するために、内部回路またはメカニズムを介して入力電圧を調整します。このデバイスは、マイクロプロセッサ、電子コンポーネントなどに安定した電圧入力を提供するために、整流器、電子フィルターなどのコンポーネントと連携して作業し、電源システムで重要な役割を果たします。

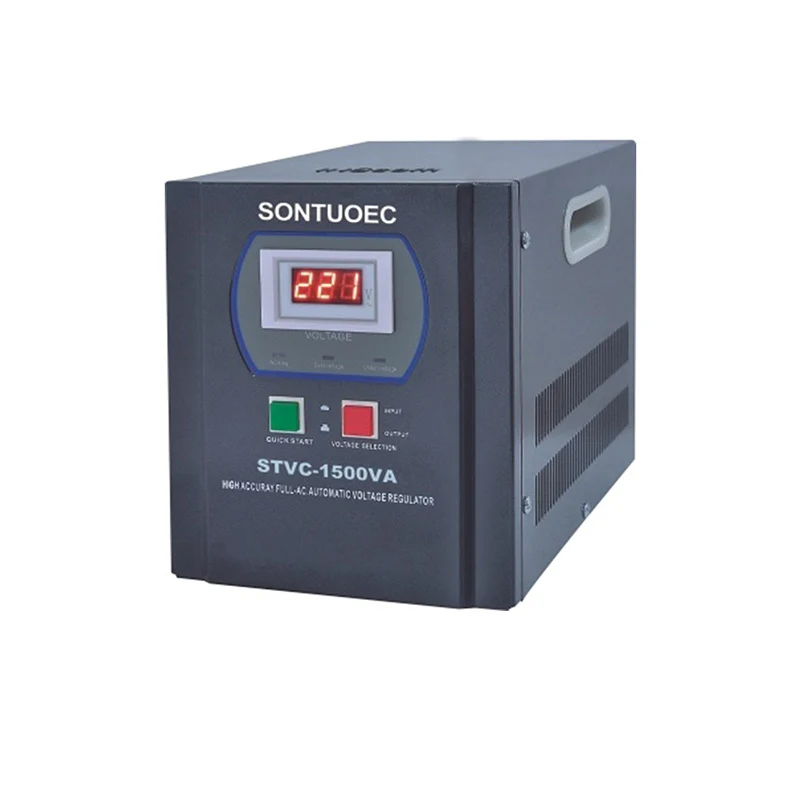

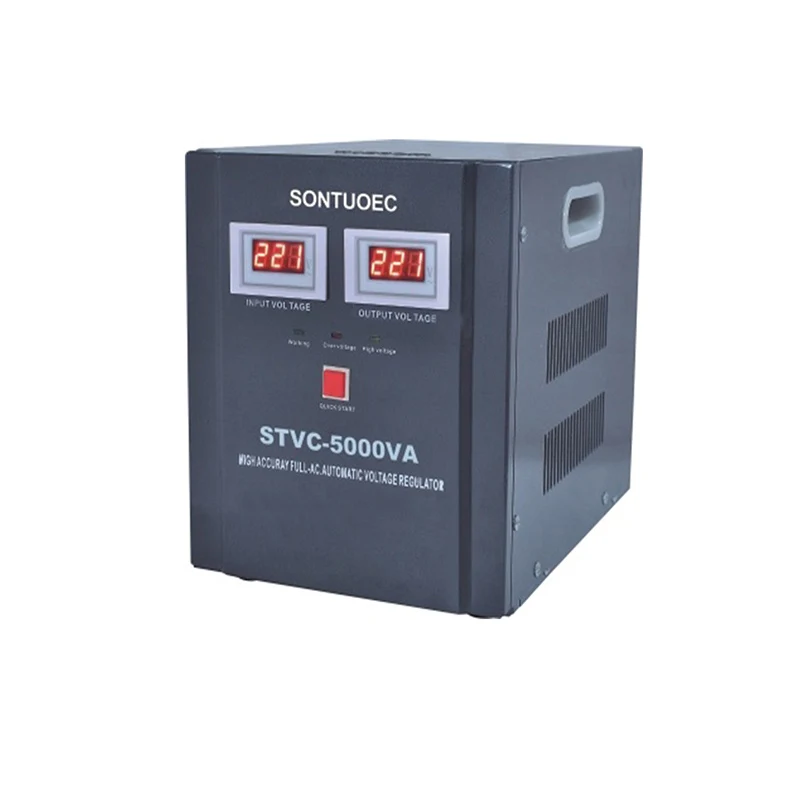

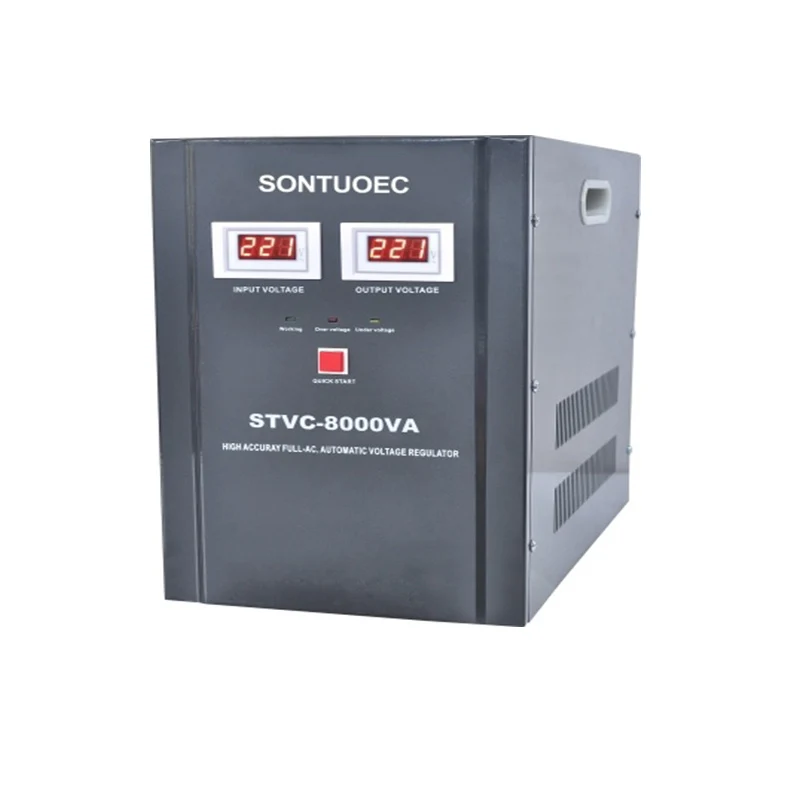

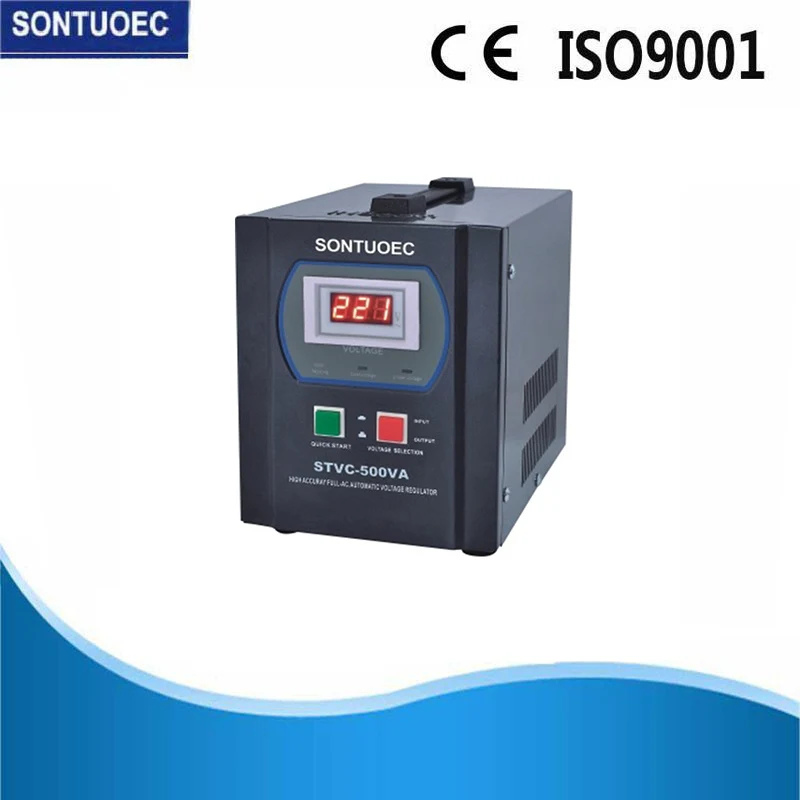

モデル |
stvc |
|
仕様: |
500va; 1000va; 1500va; 2000va; 5000va; 6000va; 8000va; 10000va、 |
|
テクノロジー |
CPUベースのデジタル回路 +モーター |
|
入力 |
入力電圧範囲 |
130V-250V |
入力頻度 |
50/60Hz |
|
出力 |
出力電圧 |
220VAC |
出力精度 |
±3% |
|
効率 |
98% |
|
段階 |
単一フェーズ |
|
LCD表示ステータス |
入力電圧/出力電圧 |
|
LCD表示ステータス |
ブルーLCD;フェーズA、B、およびC入力電圧を示します および出力電圧 |
|
スイッチを2秒間押し、LCDディスプレイはウィルになります 変更するには、PDRの実行状況を示します |
||
各フェーズの変圧器の温度、通常 / 異常な |
||
保護 |
高電圧保護 |
はい |
低電圧保護 |
はい |
|
過負荷保護 |
はい |
|
高温保護 |
はい |
|
回路保護 |
回路ブレーカー |
|
スマート冷却システム |
はい |
|
安全基準 |
n/m |
|
動作条件 |
動作温度 |
-10ºC〜+40ºC |
保管温度 |
-15-45°C |
|
相対湿度の動作 |
10%RH-102%RH、非凝縮 |
|
寸法 |
マシンサイズ(mm) |
|
ユニット重量(kg) |
|
出力逸脱 |
1-3%(調整可能) |
頻度 |
50/60Hz |
効率 |
≥98% |
応答時間 |
≤1S |
絶縁抵抗 |
≥5mΩ |
過負荷 |
ダブルリットした電流、1分 |
波形の歪み |
非Lack Fidelity Wareform |
守る |
過電圧、過電流、欠如フェーズ |
電圧レギュレータスタビライザーの動作原理は、以下を含むがこれらに限定されないさまざまな技術と設計に基づいています。
単純な電圧レギュレータ回路:抵抗器とダイオードの直列接続によって実現されます。ダイオードの対数電圧電流曲線により、入力電流が変化するにつれてダイオードの電圧はわずかに変化します。この回路は、高電圧の精度と効率を必要としないアプリケーションに適しています。
負のフィードバック制御ループ:実際の電圧と固定基準電圧を比較することにより、エラー値が増幅され、電圧レギュレータに送信され、出力が調整されてエラー値が小さくなります。これにより、負のフィードバック制御ループが形成され、電圧制御の精度が向上します。
電気機械メカニズム:センシング信号は、電圧安定化のための電磁石を生成するために使用されます。電圧が上昇すると、電流が増加し、電磁石が鉄のコアを引き付け、鉄のコアに接続された機械式スイッチが崩壊し、電圧が低下します。その逆も同様です。
電圧レギュレータスタビライザーは、ターン比を持つ連続的に調整可能なオートトランスフォーマーです。ハンドホイールメインシャフトとブラシホルダーを使用して、電圧レギュレータブラシがコイルの磨かれた表面に沿ってスライドすると、ターン比を連続的に変更できます。これにより、出力電圧はゼロから前の高にスムーズに調整されます。
シリーズレギュレーターは、非歪み波形、小サイズ、軽量、高効率、便利な使用、信頼性の高いパフォーマンス、長期運用によって特徴付けられます。これらは、電圧調節、温度制御、調光、電源制御などに使用されます。冶金器具、電気機械製造、光産業、科学実験、ユーティリティ、家電製品、温度制御、調光、および電力制御などには、理想的なAC電圧レギュレーターです。
1.アンビエント温度:最高温度 +40ºC、最低温度-15ºC
2.強度:レギュレータが設置されている高度は1000メートルを超えない
3.関係の空気湿度:濡れた月の毎月の平均相対湿度は90%であり、月の平均温度は25ºC電源電圧波形です。
4.電源電圧波形は正弦波または正弦波に似ています。設置部位には、ガス、蒸気、化学堆積物、ほこり、汚れ、その他の爆発的で攻撃的な媒体があり、レギュレーターの断熱に深刻な影響を及ぼします。
5.設置場所には、重度の振動や隆起がない必要があります。
6.インドア使用。
注記! - 選択:ヒントこのレギュレーター製品は並行して使用できません。
1つのシリーズ:FROM:500VAから10000VAシリーズ。単相
1。ボリュームは従来のデバイスよりも小さい。 4輪で移動して設置しやすい。
2。ワイヤーの接続が間違っていないことを避けるための位相シーケンス保護を備えています。
3.ファンが増えると、熱伝達性能が向上し、温度上昇が最も低くなります。:負荷容量はより高く、安定しています。
4.コイルの設置構築はより妥当です。
5.インテリジェントな分離可能な電圧野菜
