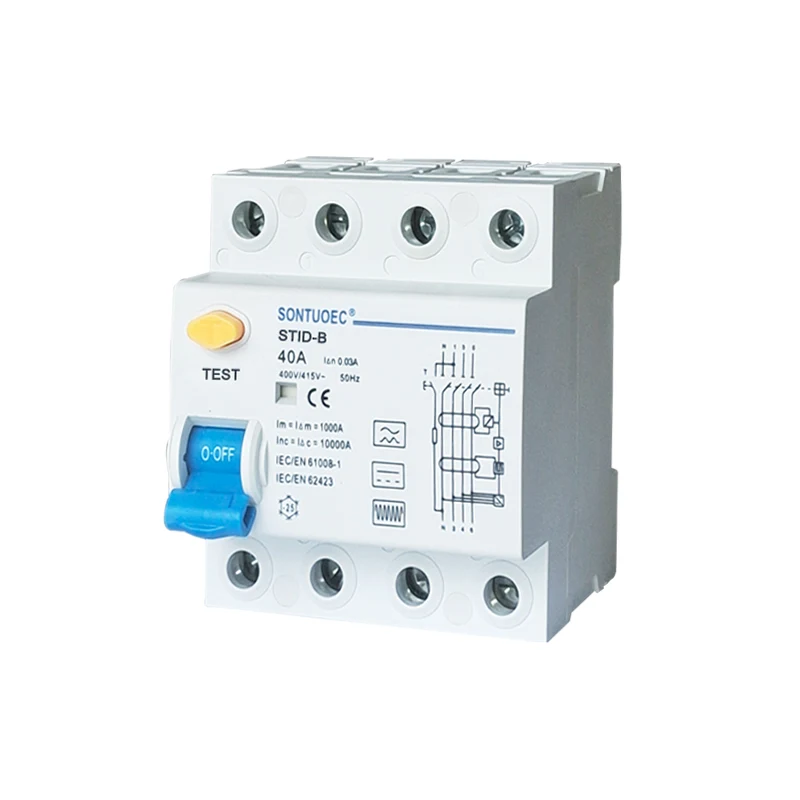

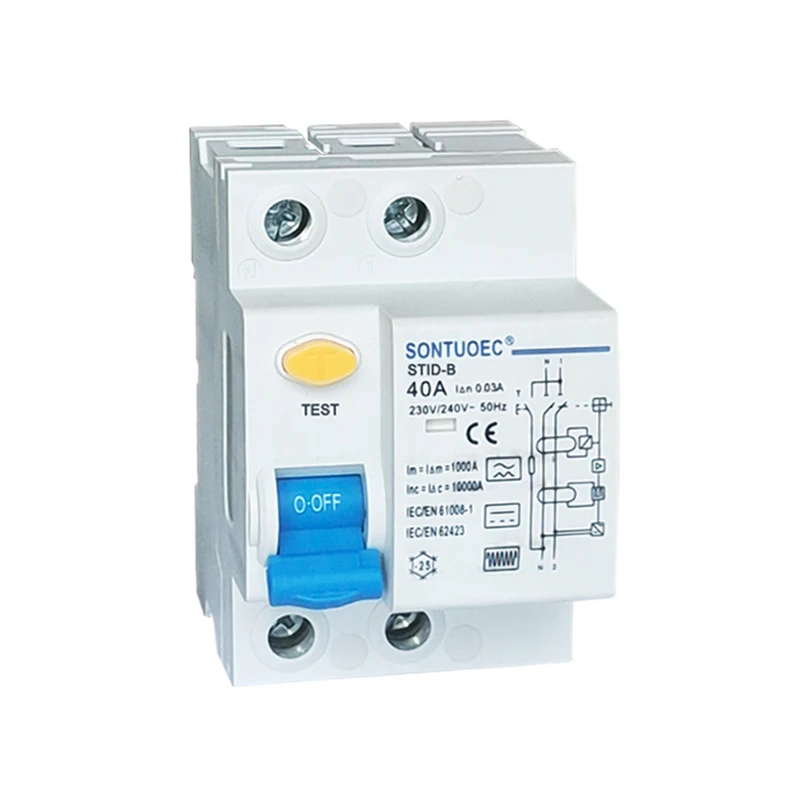

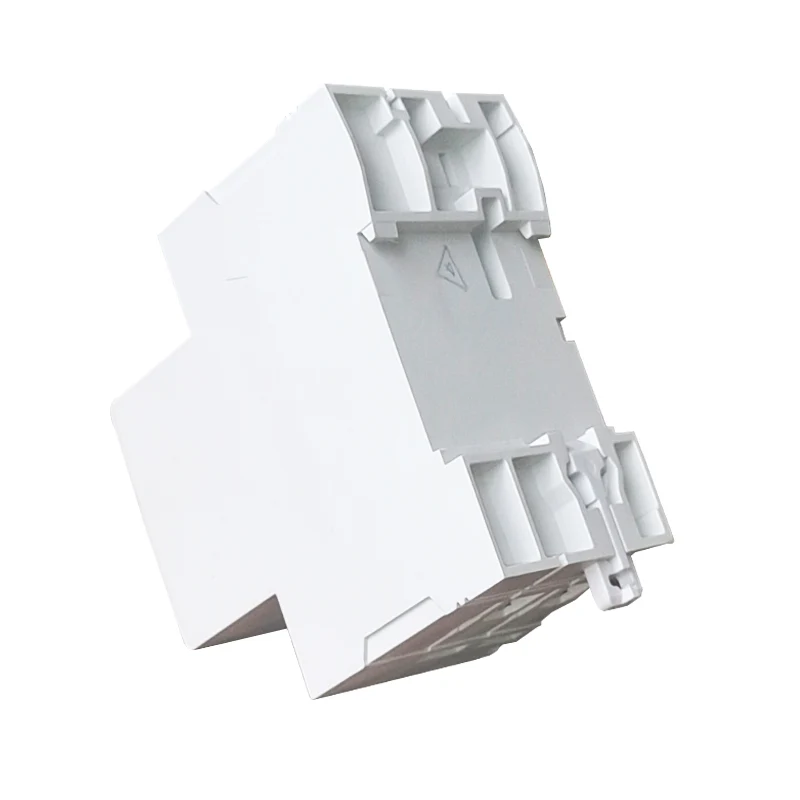

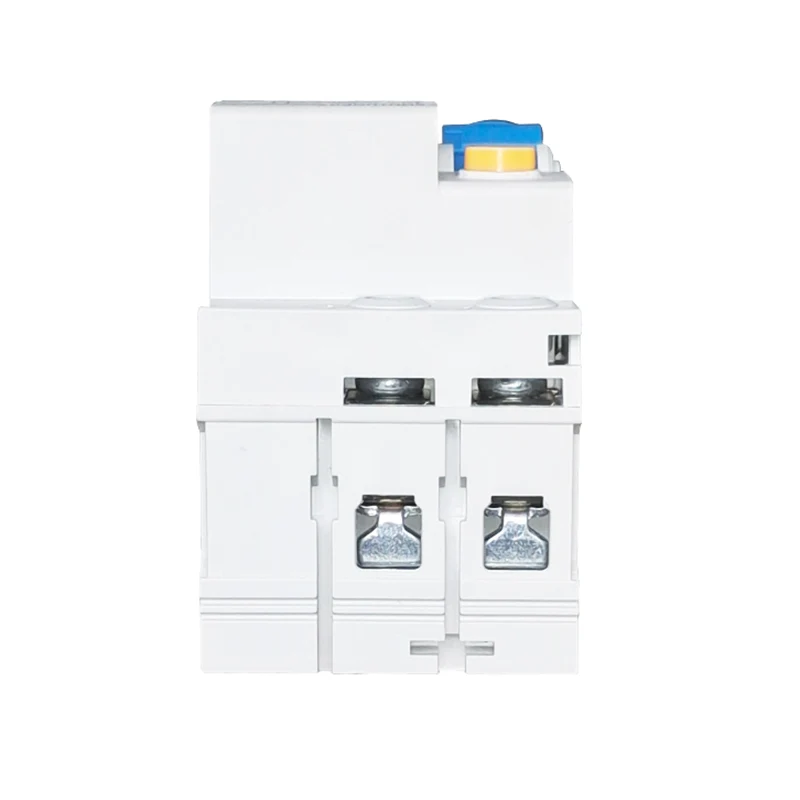

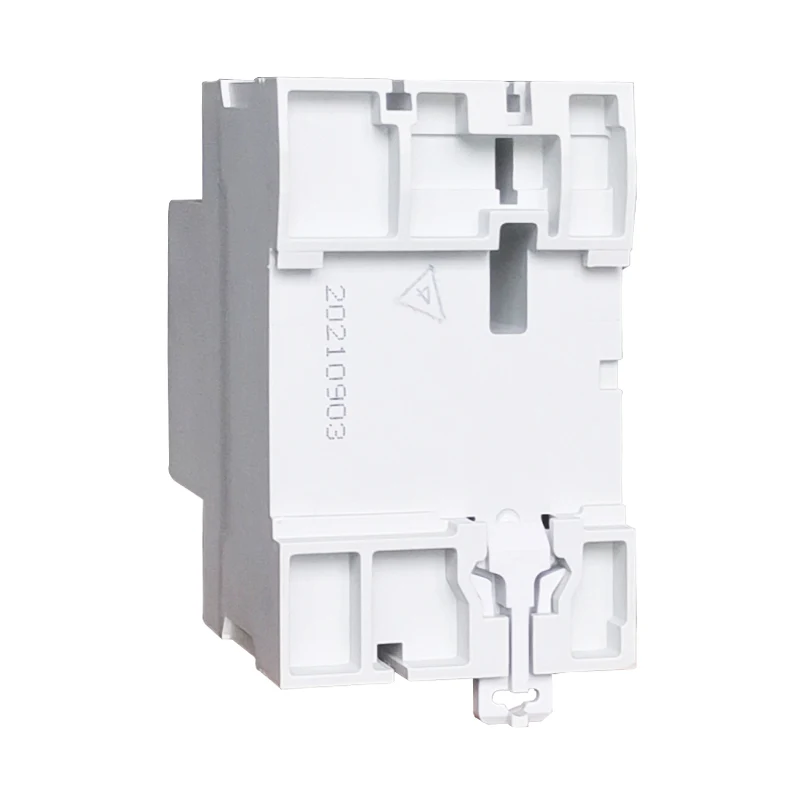

RCCB B型残留電流遮断器

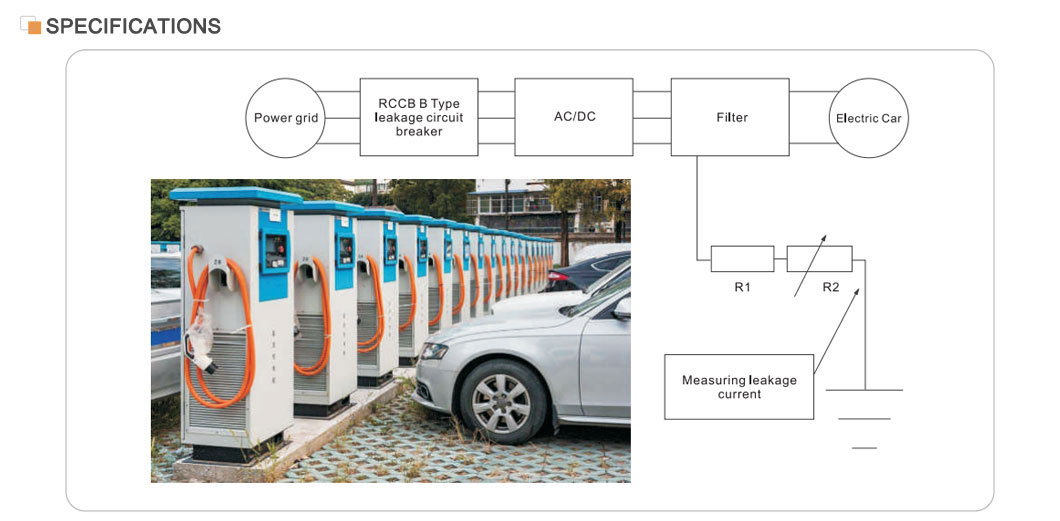

STID-B RCCB B モデル残留電流サーキットブレーカーはタイプ A に適しており、DC 残留電流、整流回路から発生する可能性のある DC 残留電流、および高周波 AC 残留電流の平滑化にも適しています。三相ネットワークで継続的な故障電流が発生した場合に保護を提供します。 STID-B は、充電ステーション、医療機器および器具、コントローラーおよび可変速ドライブ、バッテリー充電器およびインバーター (DC) の分野で一般的に使用されています。 STID-B は、IEC/EN61008 および IEC/EN62423 規格に準拠しています。

主な特長

定格電流: 40A、大電流の電気システムに適しています。

漏電保護：高感度と精度で漏電を検出し、非常に短時間で電源を遮断します。

安全性能：IEC/EN61008.1、GB16916.1などの国際規格に準拠し、製品の安全性と信頼性を確保しています。

適用範囲: 電気システムを包括的に保護するために、工業用、商業用、高層ビル、民間の建物で広く使用されています。

動作原理

RCCB B モデル残留電流サーキットブレーカーは、ゼロシーケンス変流器に基づいています。各導通相はゼロシーケンス変流器を通過し、その二次側は電磁戻り止めに接続されます。通常の状態では、ゼロシーケンス変流器を流れる相電流のベクトル和はゼロであるため、変流器を流れる磁束はゼロとなり、二次出力電圧もゼロになり、回路ブレーカーは動作しません。しかし、漏れ電流が増加し、二次側出力電圧が一定以上になると電磁リリースが作動し、作動機構が作動して電源との接点が遮断され、漏電保護が実現します。

選択とインストール

選択: RCCB を選択するときは、電気システムの定格電圧、定格電流、漏れ動作電流、動作時間などのパラメータを考慮する必要があります。必要な保護の種類 (直接接触保護または間接接触保護など) に応じて適切な RCCB を選択することも必要です。

設置: RCCB は、電気システム全体または特定の分岐線を完全に保護するために、電気システムの入力端または分岐線に設置する必要があります。設置中は、RCCB の適切な接続と信頼性の高い動作を確保するために、関連する規格と規定を厳密に遵守する必要があります。
