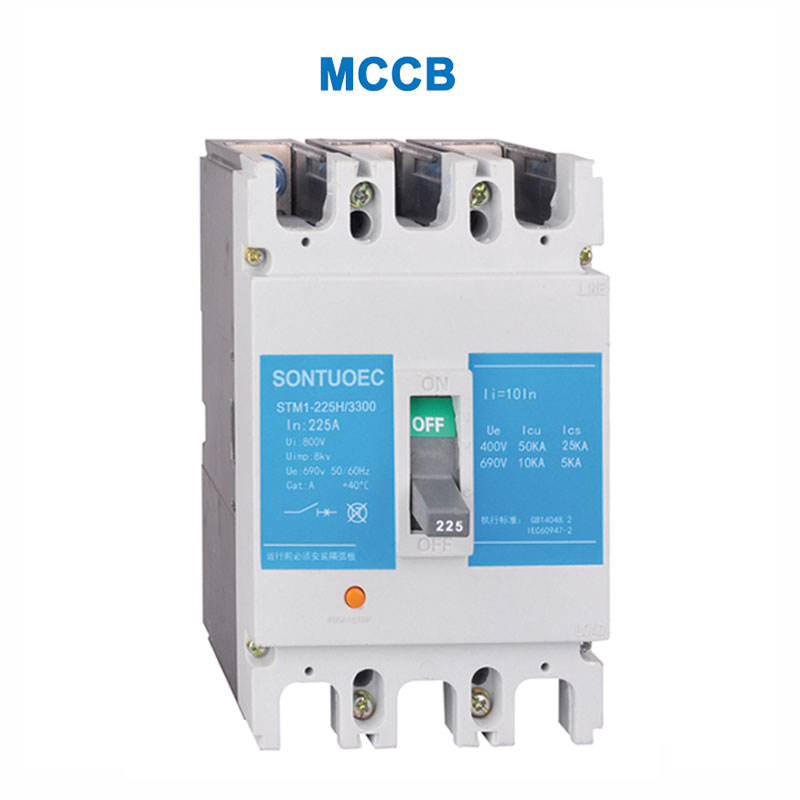

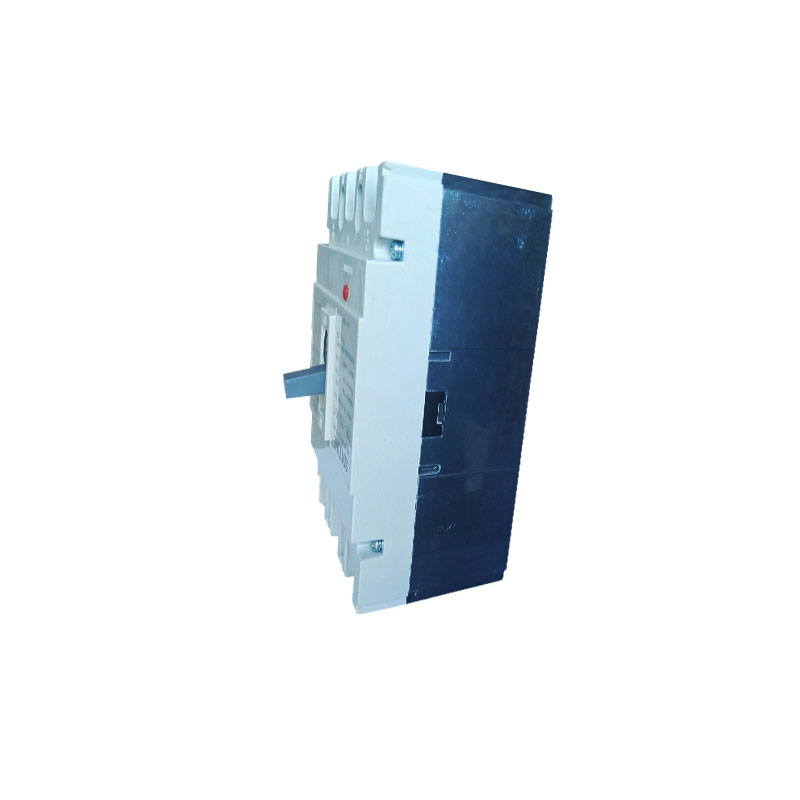

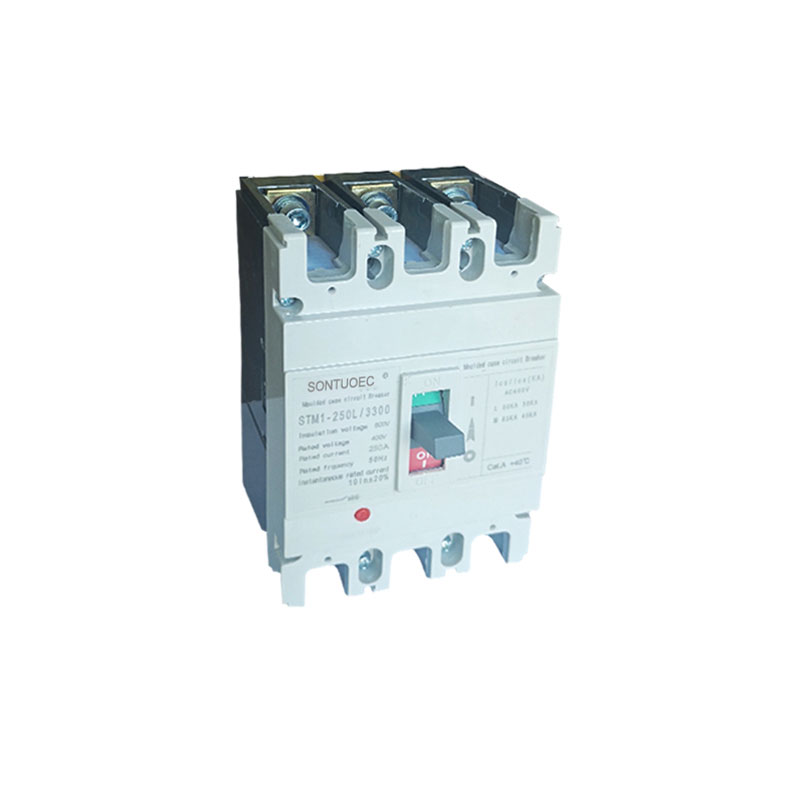

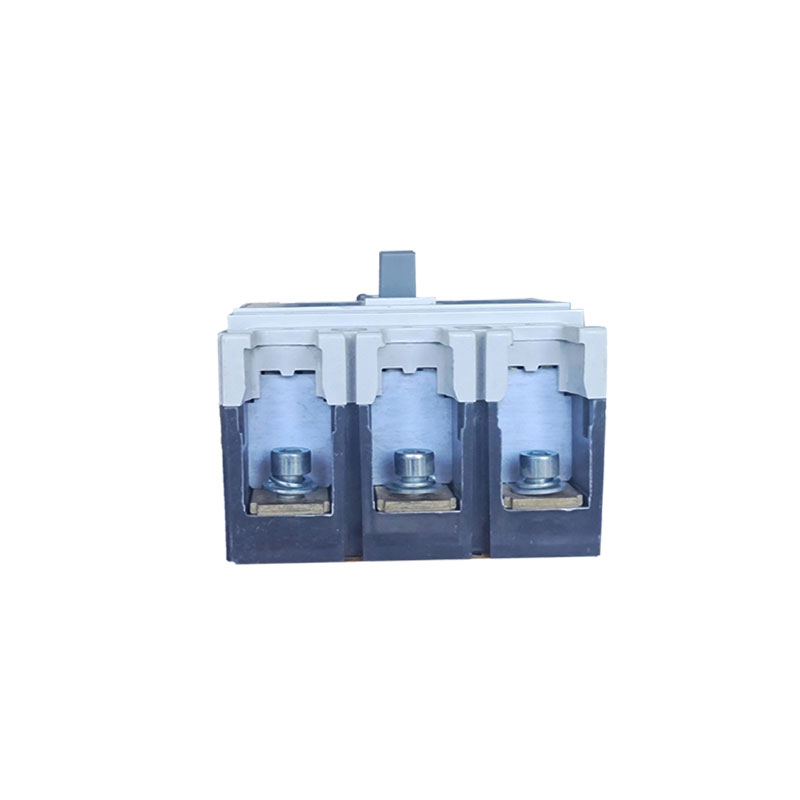

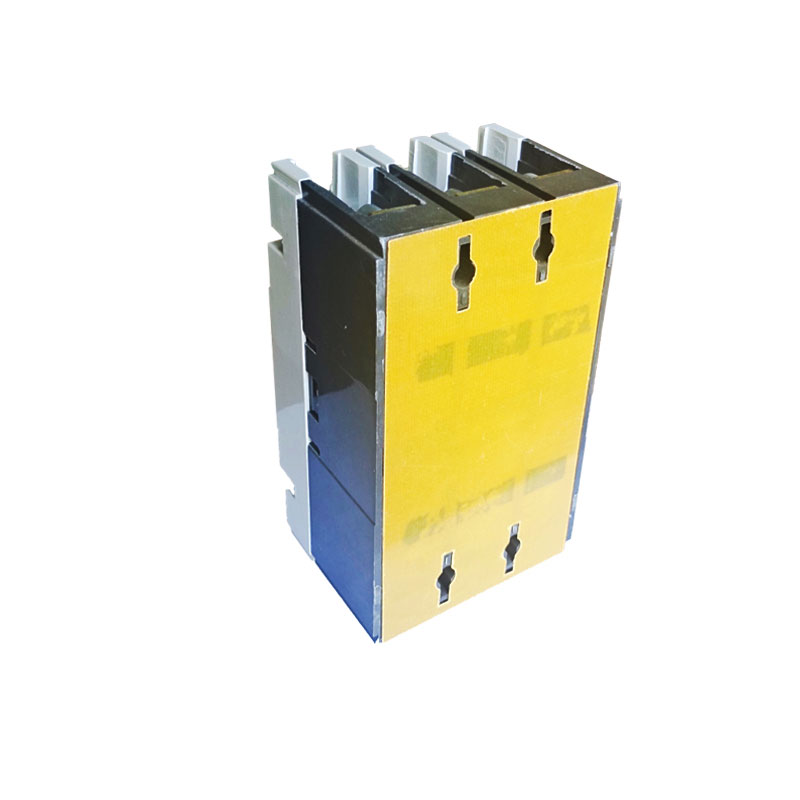

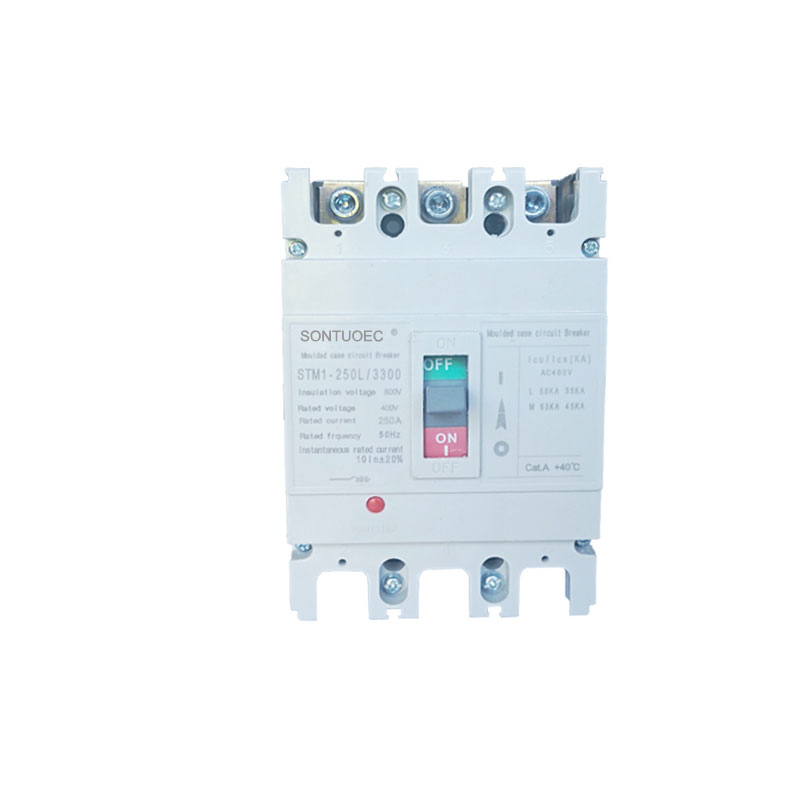

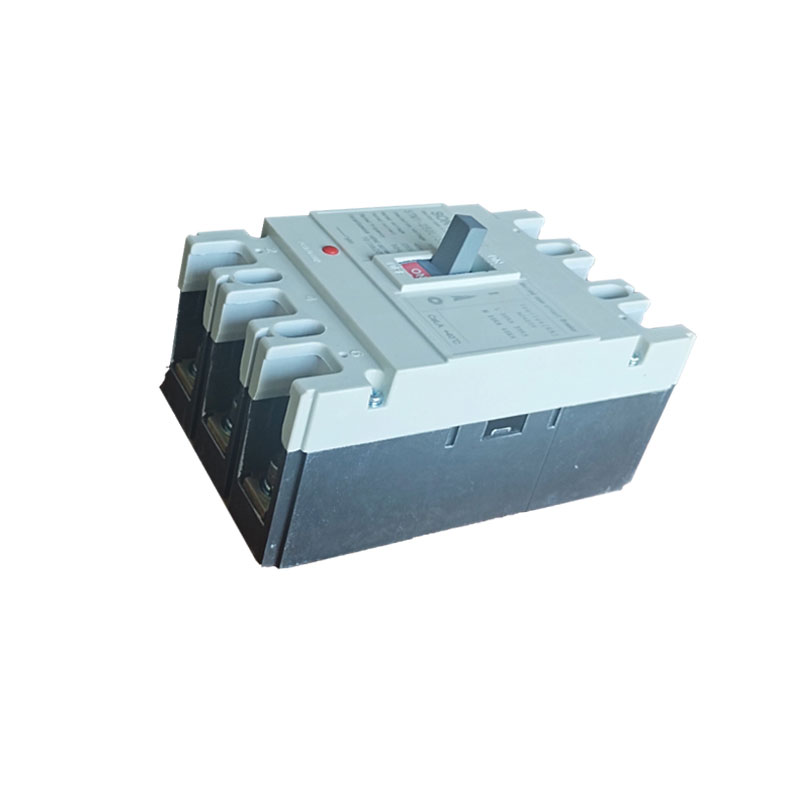

STM1成形ケース回路ブレーカー

STM1成形ケースサーキットブレーカー、MCCB、フルネームは成形ケースサーキットブレーカーです。これは、過負荷、短絡、および低電圧保護を備えた電気安全装置であり、産業、商業、住宅地の配電システムで広く使用されています。STM1成形ケースサーキットブレーカーは、過負荷、短絡、低電圧保護などの機能を備えた重要な電気安全装置です。その動作の原則、特性、アプリケーションシナリオ、選択および設置方法を理解することにより、STM1成形されたケースサーキットブレーカーをより適切に使用および維持して、電気システムの安全な動作を確保できます。

モデル:STM1-250

お問い合わせを送信

製品説明

仕様

タイプ	フレーム電流（LNM）	定格電流（a）	定格作業電圧（V）	定格絶縁電圧	定格制限短絡破壊腹部ka 400V	評価された視聴短絡ブレーカー能力ka 400V	寸法の概要			取り付け寸法

							L	W 3p/4p	H	A	B	4-φd
STM1-63 L	63	（6）、10,16、20,25,32、 40,50,63	AC 400V	500V	25	18	135	78	73.5	25	117	φ3.5
STM1-63 m					50	35	135	78/103	81.5
STM1-100L	100	（10）、16,20,25,32,40、 50,63,80,100	AC 400V	500V	35	35	150	92	68	30	129	φ4.5
STM1-100m					50	50	150	92/122	86
STM1-100 h					85	85
STM1-160 L.	160	100,125,140,160	AC 400V	690V	35	35	165	107	86	35	126	φ4.5
STM1-160M					50	50	165	107/142	103
STM1-160H					85	85
STM1-225L	225	100,125,140,160,180、 200,225	AC 400V	690V	35	22	165	107	86	35	126	φ4.5
STM1-225M					50	35	165	107/142	103
STM1-225H					85	50
STM1-400L	400	225,250,315,350、 400	AC 400V	690V	42	35	257	150/198	105	44	194	φ7
STM1-400M					65	50	257	150/198	105	44	194	φ7
STM1-400H					100	65
STM1-630L	630	400,500,630	AC 400V	690V	42	35	270	182/240	110	58	200	φ7
STM1-630M					65	50	270	182	110	58	200	φ7
STM1-630H					100	65
STM1-800m	800	630,700,800	AC 400V	690V	75	50	275	210	103	70	243	φ7
STM1-800H					100	65

STM1成形ケース回路ブレーカーの主な機能

過負荷保護：回路内の電流がSTM1成形ケース回路ブレーカーの定格値を超えると、回路と機器の過熱を防ぐために、設定期間内に回路を自動的に遮断し、火災と損傷を回避します。

短絡保護：回路で短絡が発生すると、STM1成形されたケース回路ブレーカーは、短絡電流が回路と機器に深刻な損傷を引き起こすのを防ぐために、回路を迅速に遮断します。

低電圧保護（一部のSTM1成形ケース回路ブレーカーにはこの機能があります）：電源電圧が特定のレベルに低下すると、STM1成形ケース回路ブレーカーは、低電圧下での動作により機器が損傷または誤動作するのを防ぐために回路を遮断します。

STM1 Molded Case Circuit Breakers

STM1成形ケースサーキットブレーカーの動作原理

STM1成形されたケース回路ブレーカーには、回路の電流と電圧の変化を検出するための内部熱磁気または電子トリップ検出器が含まれています。電流または電圧が異常な場合、ストライカーはSTM1成形ケース回路ブレーカーのつまずきメカニズムを引き起こし、回路をすばやく遮断します。

1. ermal磁気トリッパー：電流が導体を通過して旅行をトリガーするときに発生した熱を利用します。電流が高すぎると、導体が加熱され、熱磁気ストライカー内の双腸が曲がり、つまずきメカニズムを引き起こします。

2.電子ストライカー：電子コンポーネントを利用して、電流と電圧の変化を検出し、つまずきメカニズムの作用を制御します。異常が検出されると、電子ストライカーはつまずいメカニズムに信号を送信して回路を遮断します。

STM1成形ケースサーキットブレーカーの特徴

高い破壊能力：STM1成形ケースサーキットブレーカーは、短絡遮断容量が高いため、短絡が発生したときに回路をすばやく遮断し、回路と機器の安全性を保護できます。

複数の保護機能：基本的な過負荷および短絡保護機能に加えて、一部のSTM1成形症例回路ブレーカーには、下腸保護や地下断層保護などの追加機能もあります。

インストールとメンテナンスが簡単：STM1成形ケースサーキットブレーカーは通常、モジュール化された設計を採用します。これは、インストールと保守が簡単で、さまざまな配電システムに適しています。

高い信頼性：STM1成形ケース回路ブレーカーは、電気システムの安全な動作を確保するために高い信頼性と安定性を持つことが厳密にテストされ、認定されています。

STM1成形ケースサーキットブレーカーのアプリケーションシナリオ

STM1成形ケース回路ブレーカーは、回路のメインスイッチまたはブランチスイッチのいずれかとして、産業、商業、および住宅のセクターの配電システムで広く使用されています。これらは通常、分布ボックス、配布キャビネット、または制御キャビネットに設置されており、異常な電流や電圧による損傷から回路や機器を保護します。
