STRO7-40 RCBO

STRO7-40 RCBO、フルネームは、過電流保護を備えた残留電流回路ブレーカーです。これは、過負荷保護、短絡保護、漏れ保護を統合する電気安全装置であり、機器の個人的な安全性と安全な運用を確保するために、住宅、商業、工業地域の電気システムで広く使用されています。STRO7-40RCBOは、過負荷、短絡、漏れ保護を備えた重要な電気安全装置です。その動作の原則、特性、アプリケーションシナリオ、選択および設置方法を理解することにより、STRO7-40 RCBOをより適切に使用および維持し、電気システムの安全な動作を確保できます。

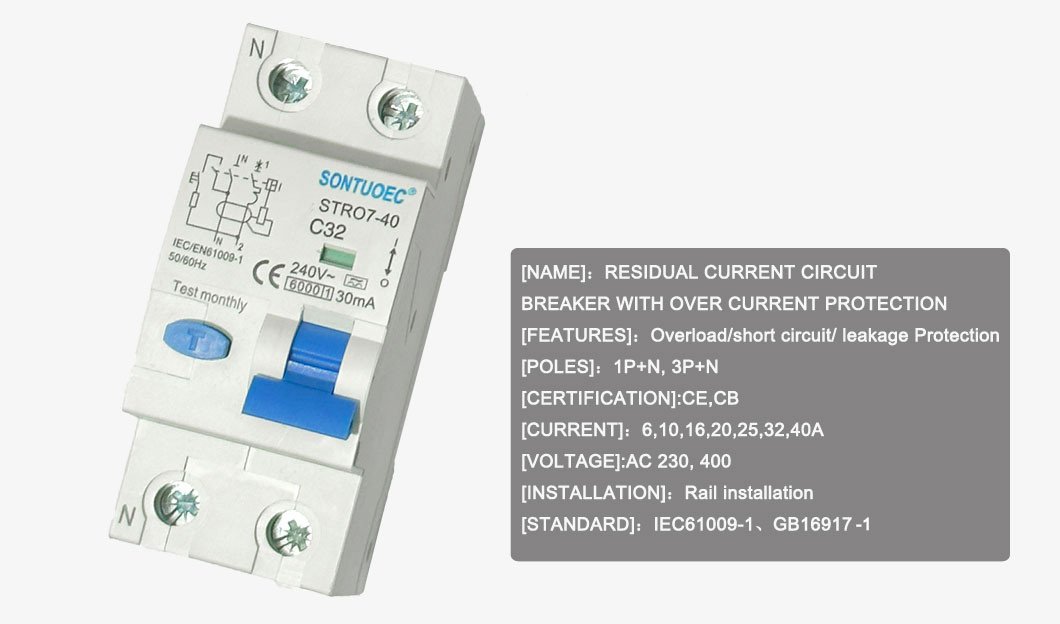

モデル:STR07-40

お問い合わせを送信

製品説明
標準 IEC/EN 61009-1

モデル

STRO7-40電磁タイプ、電子タイプ

残留電流特性

および/および

ポールいいえ

1p+n、3p+n

定格電流(a)

6a、10a、16a、25a、32a、40a

破壊能力  6ka
頻度を取り戻した(Hz) 50/60

定格電圧(V)

240/415V; 230/400V

定格残留動作電流

10ma、30ma、100ma、300ma、500ma

電気マチャン耐久性

4000サイクル以上

証明書:
これ; CB; saa;


STRO7-40 RCBOの主な機能

過負荷保護:回路内の電流がSTRO7-40 RCBOの定格値を超えると、回路と機器の過熱を防ぐために、設定期間内に回路を自動的に遮断し、火災と損傷を回避します。


短絡保護:回路で短絡が発生すると、STRO7-40 RCBOは回路を迅速に遮断して、短絡電流が回路と機器に深刻な損傷を引き起こすのを防ぎます。


漏れ保護:STRO7-40 RCBOは、回路内の残留電流(つまり、漏れ電流)を検出できます。残留電流が設定されたしきい値を超えると、STRO7-40 RCBOは非常に短い期間で回路を遮断し、感電死や電気火災を防ぎます。


STRO7-40 RCBOの動作原理

STRO7-40 RCBOには、内部熱磁気トリップ検出器(過負荷および短絡保護用)と残留電流検出器(漏れ保護用)が含まれています。回路の電流または残留電流が異常である場合、対応するストライカーはSTRO7-40 RCBOのつまずきメカニズムを引き起こし、回路をすばやく遮断します。


1. ermal磁気トリッパー:電流が導体を通過してトリッピングをトリガーするときに生成される熱と磁場を利用します。電流が高すぎると、導体が加熱されて磁場が生成され、熱磁気ストライカー内の双板が曲がり、磁石が鉄のコアを引き付けるため、つまずきメカニズムを引き起こします。


2.存在電流検出器:ゼロシーケンス電流トランスを使用して、回路の残留電流を検出します。残差電流が設定されたしきい値を超えると、残留電流検出器はつまずいメカニズムに信号を送信して回路を遮断します。

STRO7-40 RCBOSTRO7-40 RCBOSTRO7-40 RCBOSTRO7-40 RCBOSTRO7-40 RCBO


STRO7-40 RCBOの特徴

多機能統合:STRO7-40 RCBOは、過負荷、短絡、および漏れ保護機能を統合し、電気システムの設計と設置を簡素化します。

高感度:STRO7-40 RCBOSは、回路内の異常および残留電流を迅速に検出および遮断することができ、信頼できる保護を提供します。

インストールとメンテナンスが簡単:STRO7-40 RCBOSは通常、簡単にインストールとメンテナンスのためにモジュール化されます。

高い安全性:STRO7-40 RCBOは、電気システムの安全な動作を確保するために、高い安全性と信頼性について厳密にテストおよび認定されています。


STRO7-40 RCBOのアプリケーションシナリオ

STRO7-40 RCBOは、住宅、商業、産業部門の電気システム、特に同時過負荷、短絡、地球の漏れ保護を必要とする電気セクターで広く使用されています。これらは通常、配電ボックス、配電盤、または制御キャビネットに設置され、異常な電流と電圧による損傷から回路や機器を保護し、感電を防ぎます。
