電気回路ブレーカー

電気回路ブレーカーは、通常または異常な回路条件下で電流を運ぶことができるスイッチングデバイスです。その主な機能は、電力システムの安全で安定した動作を確保するために、過負荷、短絡、およびその他の異常な条件によって引き起こされる損傷から回路を保護することです。回路で過負荷、短絡、およびその他の障害が発生すると、電気回路ブレーカーは電流を迅速に遮断し、障害が拡大しないようにし、機器と個人の安全を保護します。

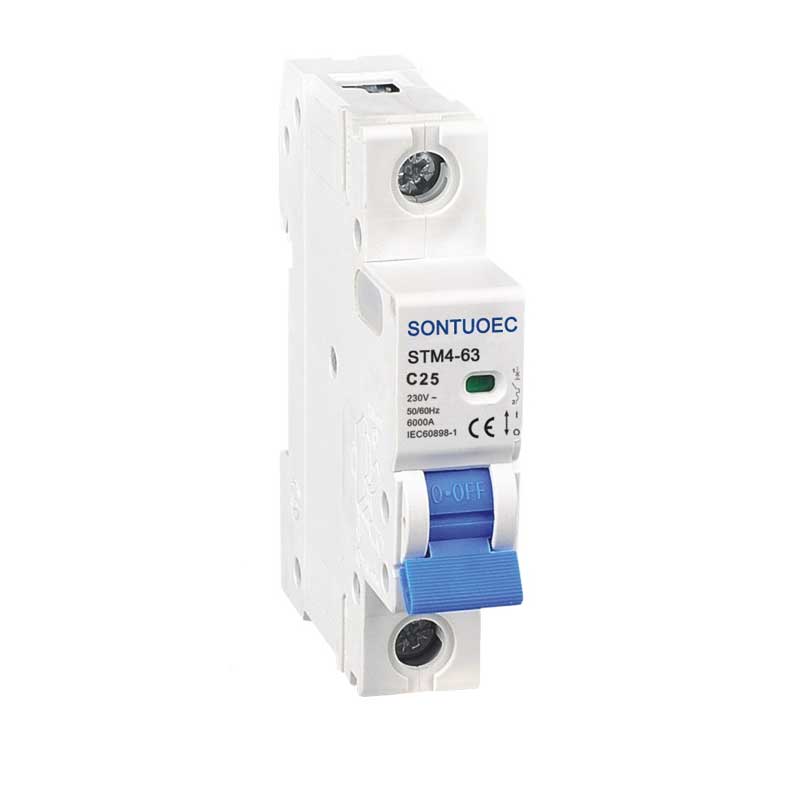

モデル:STM4-63

お問い合わせを送信

製品説明

モデル	STM4-63
標準	IEC60898-1

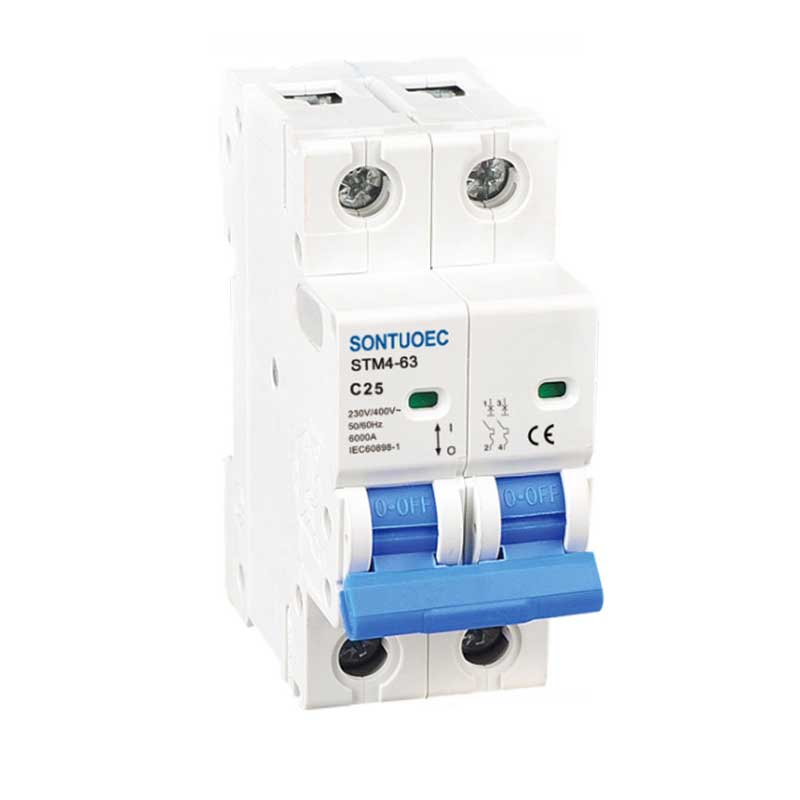

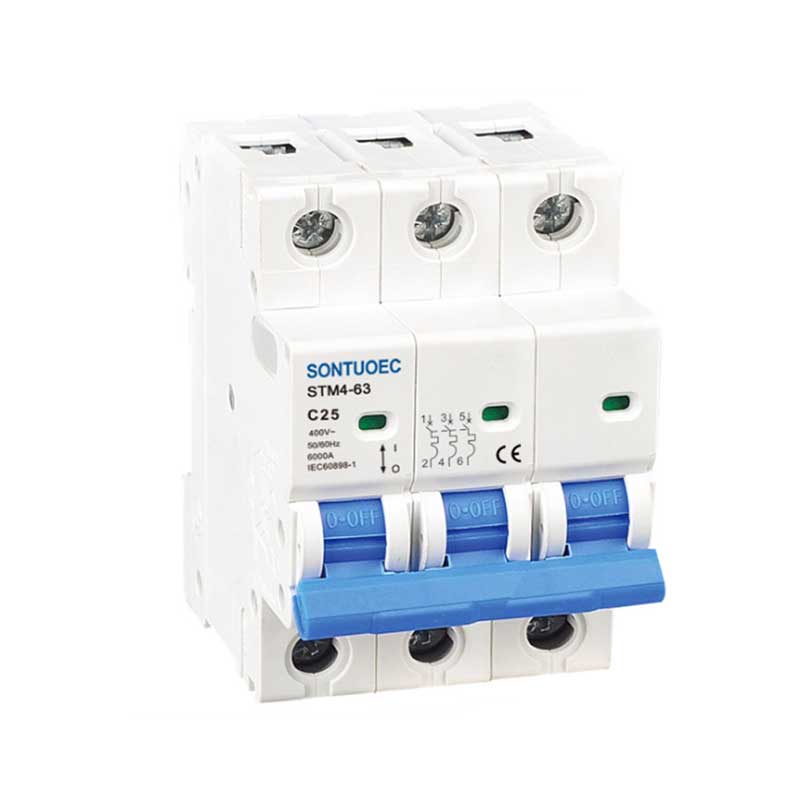

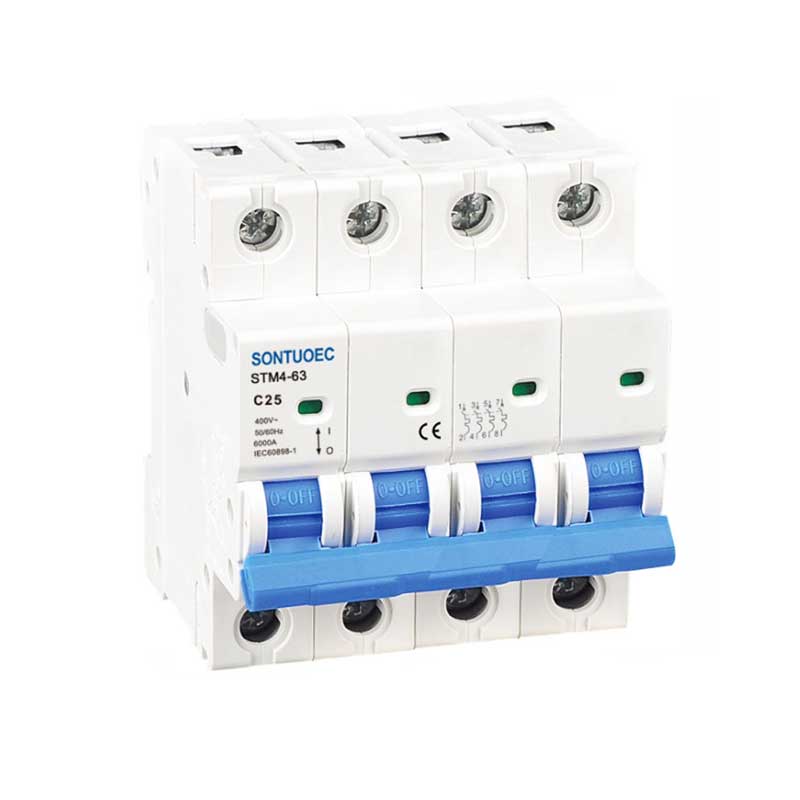

ポール	1p、2p、3p、4p
短絡停止能力	3ka、4.5ka、6ka
定格現在（in）	1,2,4,610,16,20,25,32,40,50,63A
定格電圧（un）	AC230（240）/400（415）v
定格頻度	50/60Hz
トリップカーブ	B、C、d
磁気リリース	b 曲線：3インチから5インチの間
	Cカーブ： 5インチから10インチの間
	Dカーブ： 10インチから14インチの間
電気機械持久力	以上 6000サイクル

操作の原則

電気回路ブレーカーの作業原則は、電磁誘導と機械的伝達の原理に基づいています。回路内の電流が定格値を超えると、回路ブレーカー内の熱要素が加熱され、バイメタルの変形が生成されるか、電磁石が切断メカニズム作用を作成するのに十分な吸引を生成し、回路を遮断します。さらに、回路ブレーカーにはアーク消火装置もあり、電流を破るときに生成されたアークを効果的に消すことができ、アークが機器や人員を傷つけるのを防ぐことができます。

主なコンポーネント

通常、電気回路ブレーカーは、接触システム、アーク消滅システム、動作メカニズム、ストライカー、シェルなどで構成されています。コンタクトシステムは、回路ブレーカーを接続および切断するために使用されます。アーク消滅システムは、電流を破るときに生成されたアークを消すために使用されます。動作メカニズムは、回路ブレーカーの手動または自動操作を実現するために使用されます。トリッパーは、回路の障害状況に応じて回路ブレーカーの作用を引き起こす部分です。シェルは、回路ブレーカーの内部構造を保護し、外部干渉を防ぐために使用されます。
