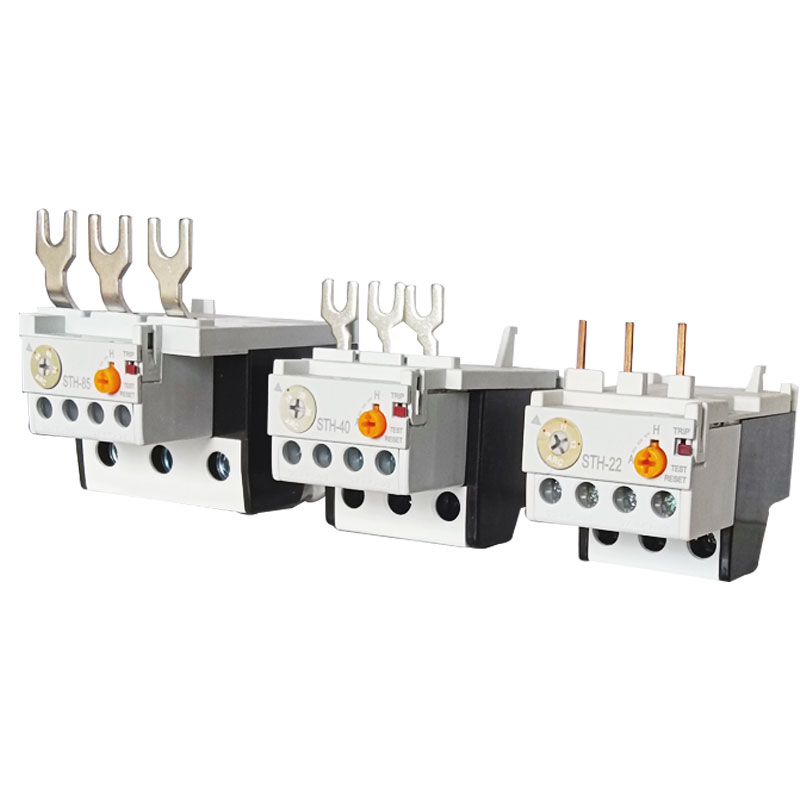

STH-40シリーズサーマルオーバーロードリレー

主な技術パラメーター：

主な関数

モーターの保護：熱過負荷リレーの主な機能は、過負荷のためにモーターが損傷しないようにすることです。モーターが過負荷になると、熱過負荷リレーは、過熱のためにモーターが燃えないように電源を切断します。

送電線の保護：モーターを保護することに加えて、熱過負荷リレーも送電線を保護できます。モーターが過負荷になると、その電流が増加し、電力線の過熱と融解につながる可能性があります。電流の変化を検出することにより、熱過負荷リレーは、電力線が過負荷になっているかどうかを決定し、必要に応じて電源を切り取ります。

電力システムの安全性を向上させる：熱過負荷リレーは、モーターと電力線の損傷を効果的に防ぐことができ、電力システムの故障率を低下させ、電力システムの安全性を改善する可能性があります。

操作の原則

熱過負荷リレーの動作原理は、主に現在の熱効果とバイメタルの温度検知特性に基づいています。モーターで過負荷が発生すると、電流が増加し、熱過負荷リレーの加熱要素でより多くの熱が生成されます。この熱はバイメタルに移動します。これは、線形膨張の係数に大きな違いがある2つの合金で作られているため、加熱すると曲がります。バイメタルがある程度曲がると、電磁コイルがエネルギーを与え、接点を動かしてモーターの電源を遮断するようになります。

アプリケーションの範囲

 通常、熱過負荷リレーは、AC 50Hz、定格絶縁電圧660V、0.1〜630Aの電流を持つ回路で使用され、主に3相ACモーターの過負荷および位相破損保護に使用されます。また、モーターの包括的な保護を提供するために、適応したACコンタクタを備えたスターターを形成するためにも使用できます。

製品機能

シンプルな構造：この熱過負荷リレーは通常、比較的単純な構造設計を採用しているため、設置と使用が簡単になります。

フル機能：基本的な過負荷保護機能に加えて、位相破損保護と温度補償の機能もあります。

低コスト：他のモーター保護デバイスと比較して、熱過負荷リレーの価格は比較的低く、ユーザーの購入コストが削減されます。

安定した動作性能：敏感な要素としてバイメタルを採用するため、その動作性能は安定して信頼性があります。
