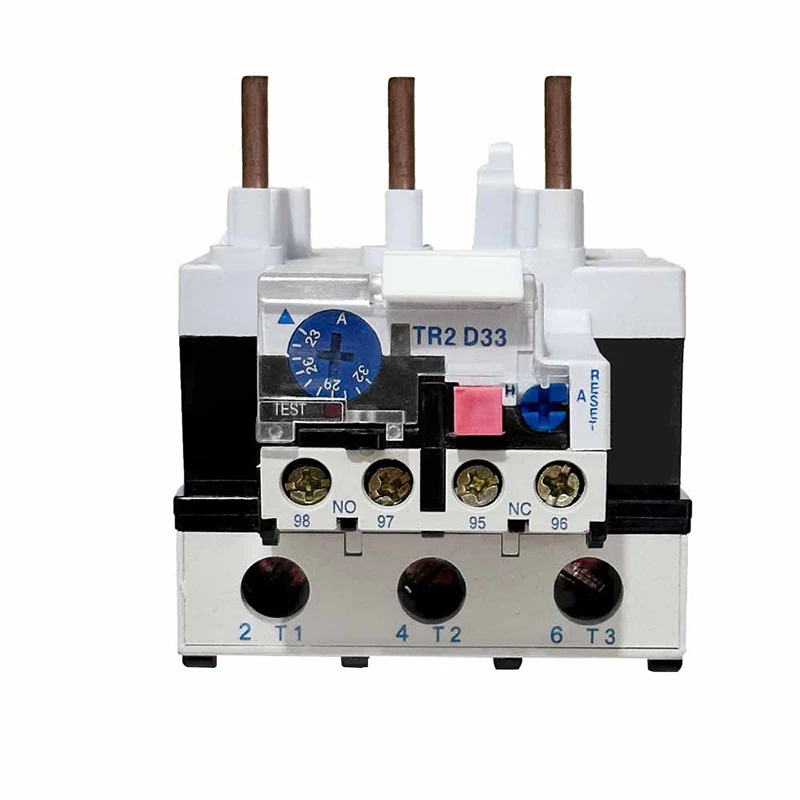

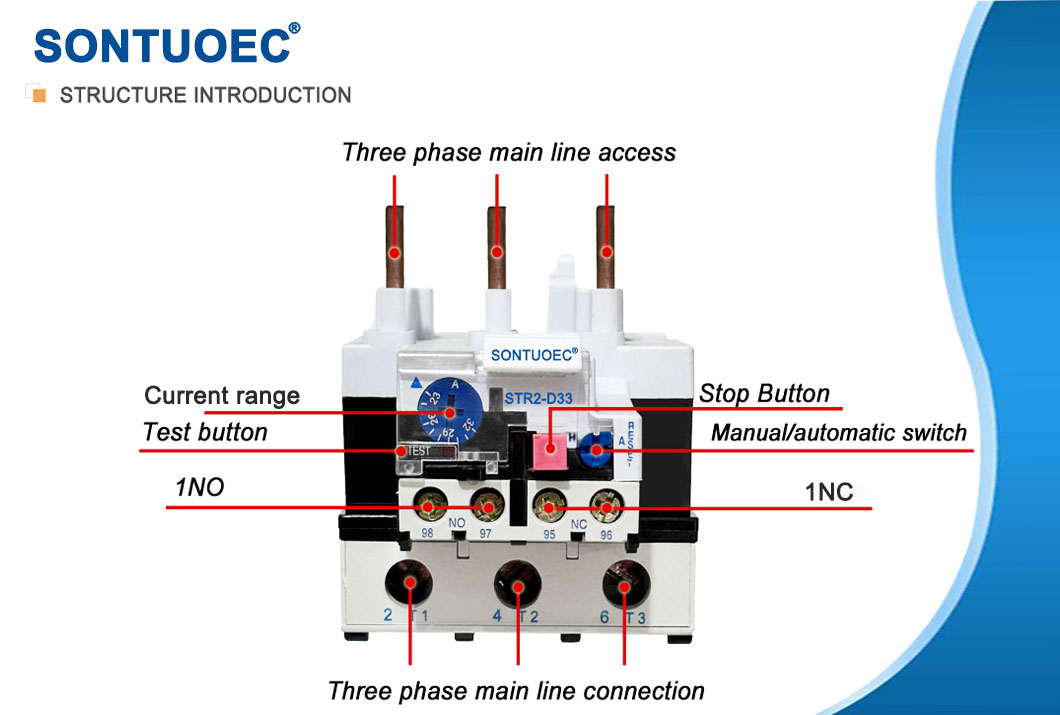

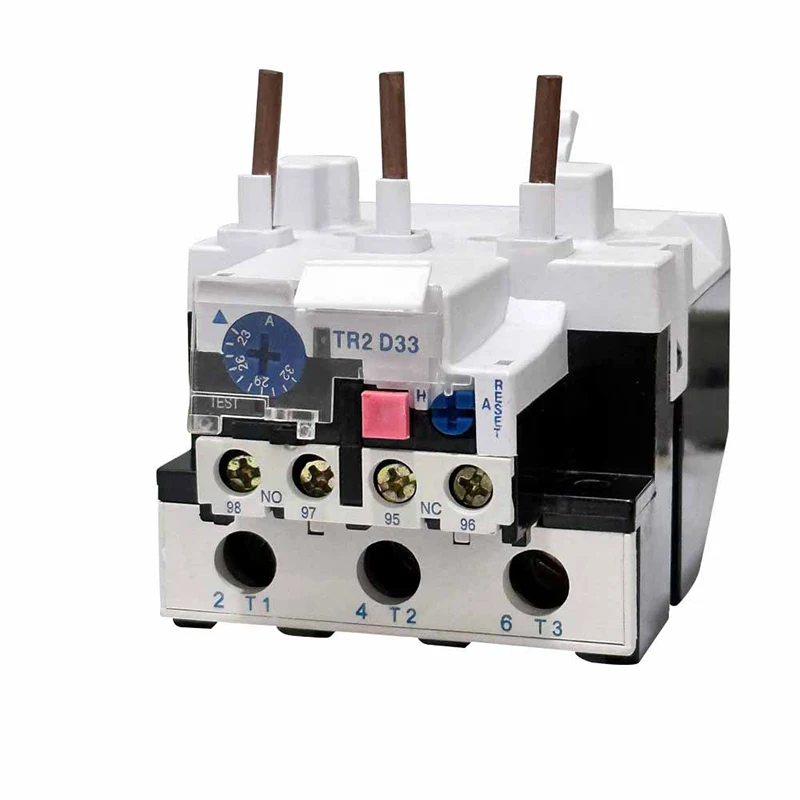

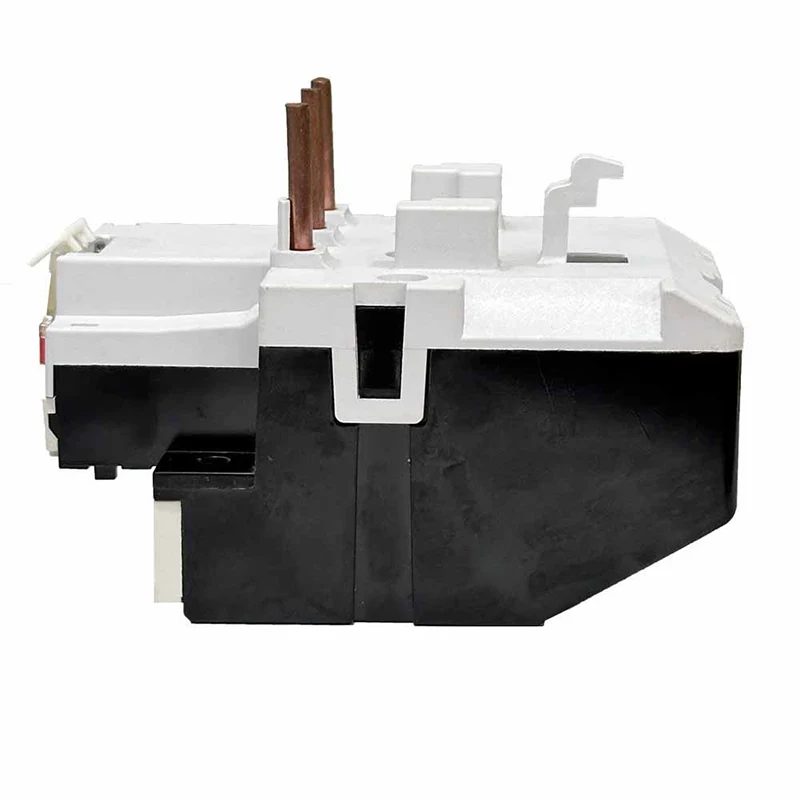

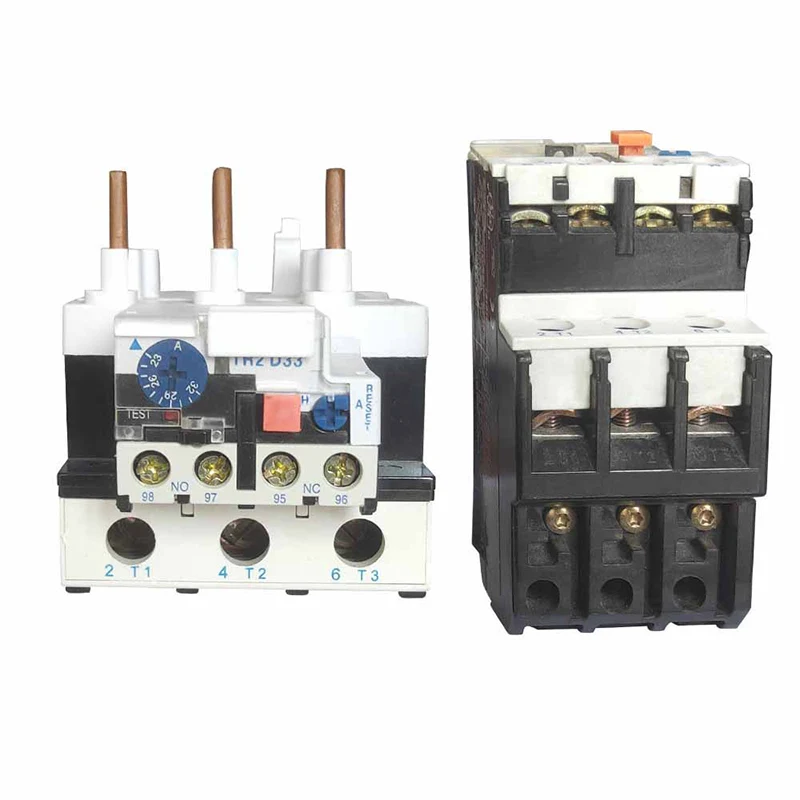

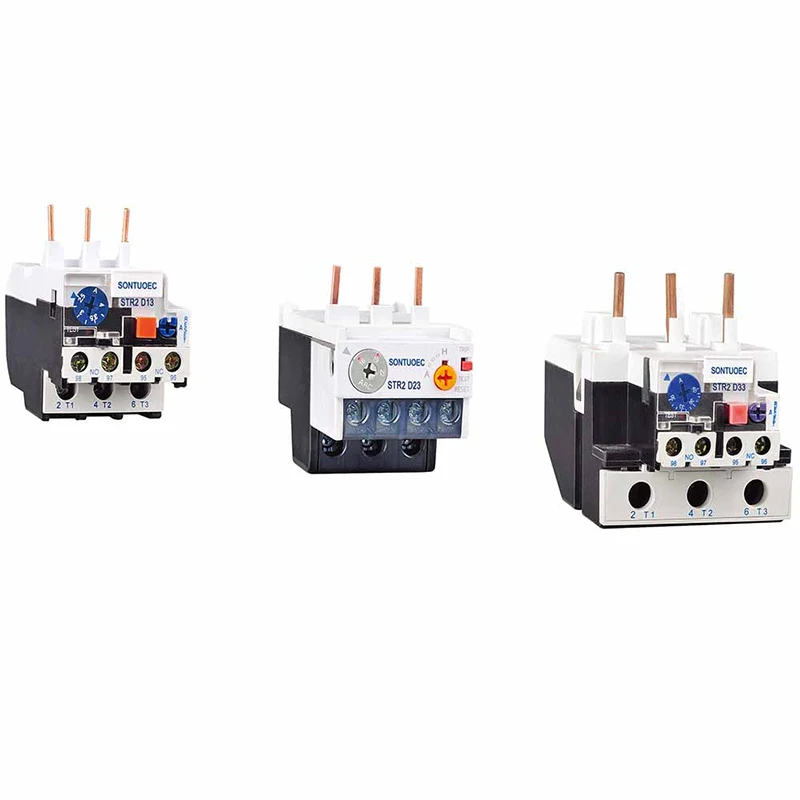

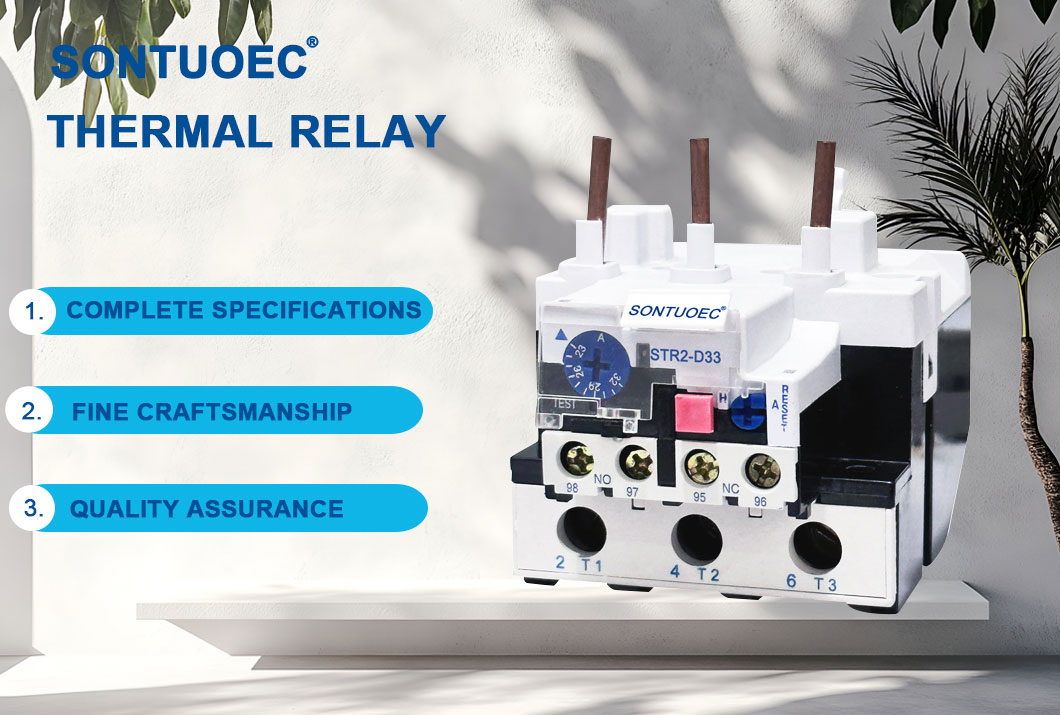

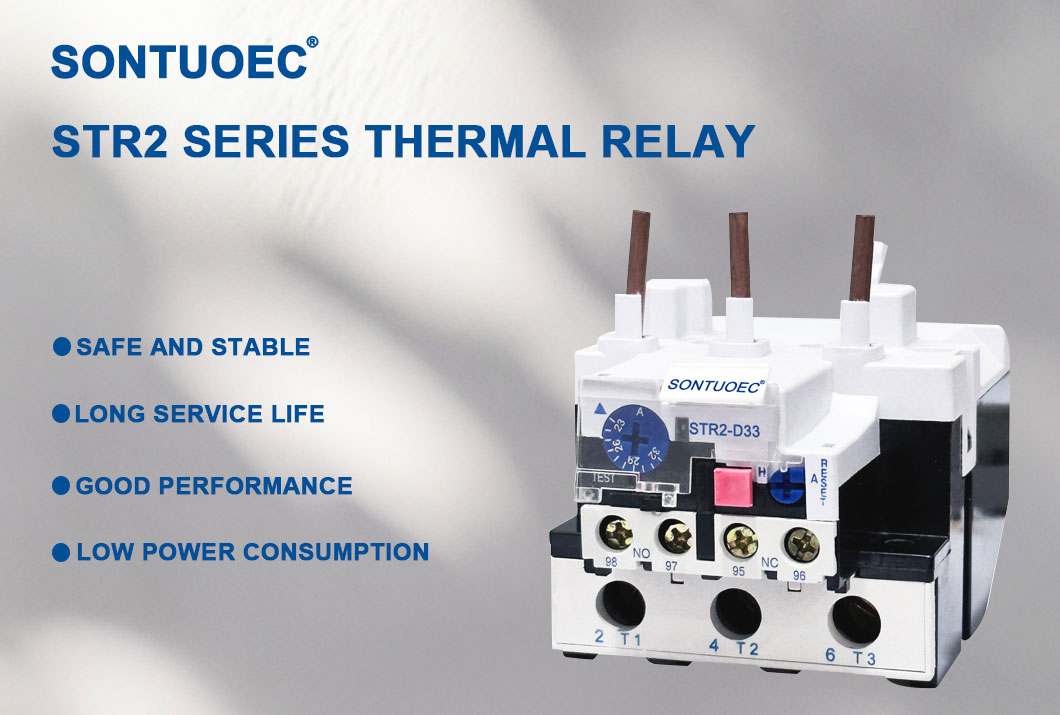

STR2-D33熱過負荷リレーは、電流の熱効果の原理に基づいて動作します。モーターが過負荷になると、その電流が増加し、熱過負荷リレー内の加熱要素が加熱されます。この熱は、熱膨張係数が異なる2つの金属で作られているバイメタルに伝達されるため、加熱すると曲がります。曲げが特定のポイントに達すると、通常はモーターへの電源が切断される機械装置、通常は接触を引き起こし、損傷から保護します。

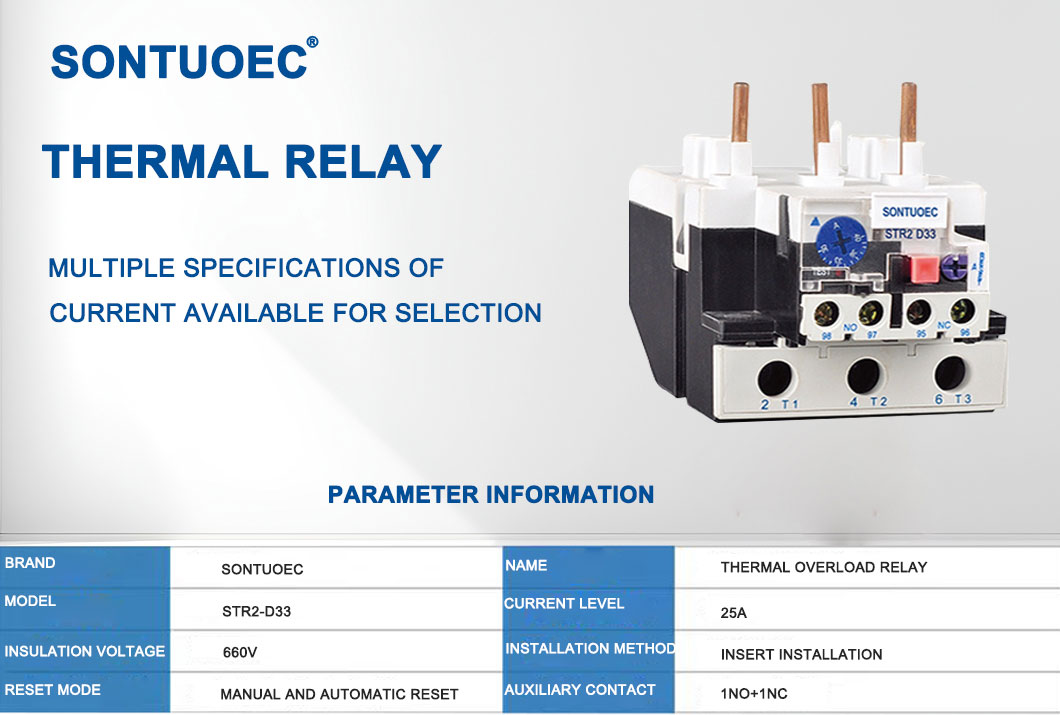

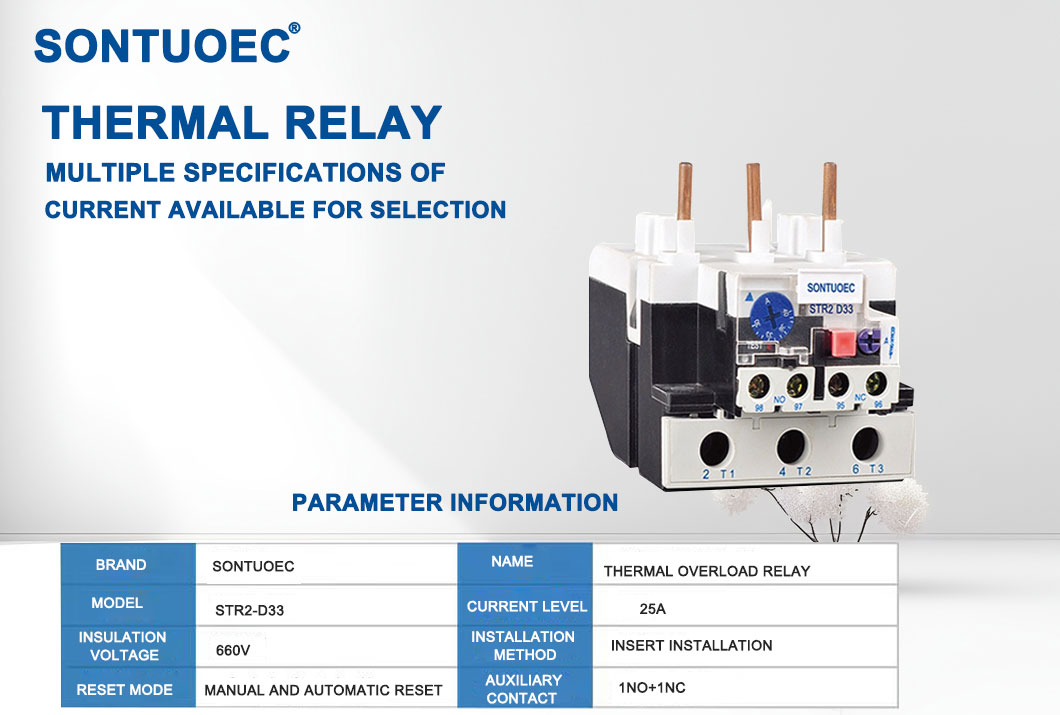

仕様:
製品 名前 | 熱過負荷リレー | |||
モデル | ST2-D33 | |||
材料 | プラスチック、電子コンポーネント | |||
サーマル 接触 | 1NO+1NC | |||

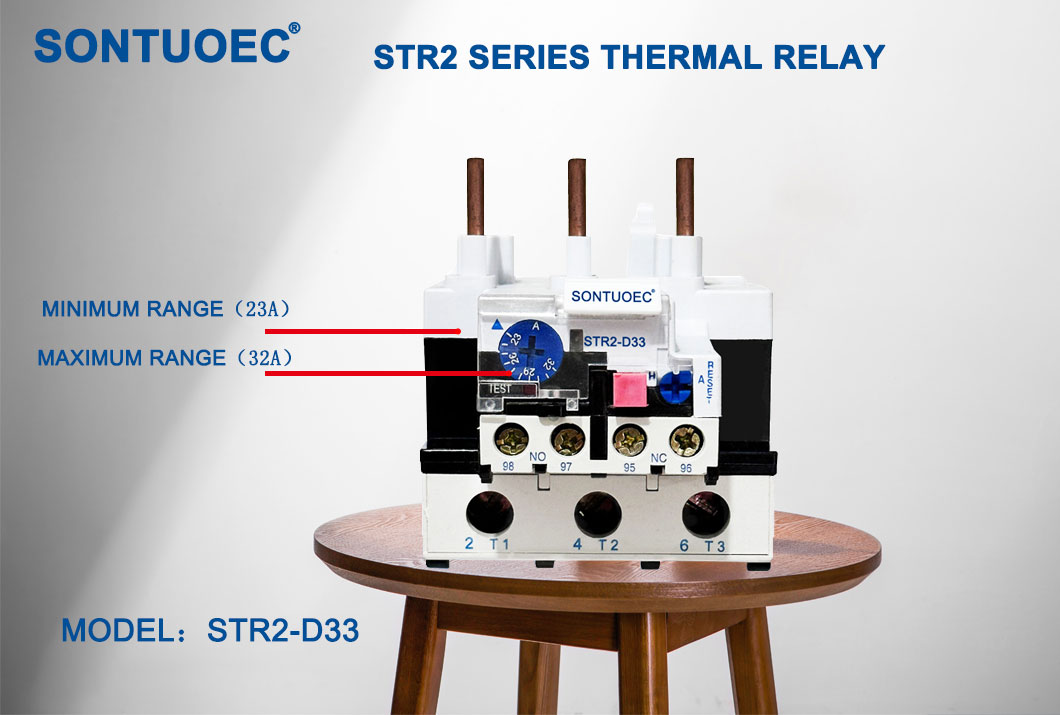

サーマル 中継電流 | 23A-93a | plsは電流に注意してください 範囲 | ||
STR2-93 | 調整可能な電流範囲(a)設定範囲 |
3322 | 23 ~26~32 | str2-40 ~95 |
3353 | 17 ~25 | |||
3355 | 30~ 33 ~36 ~40 | |||
3357 | 37 ~41 ~46~50 | STR2-50 ~95 | ||
3359 | 48 ~51~ 60~65 | |||
3361 | 55〜0 ~65~70 | STR2-62 ~95 | ||
3363 | 63 ~71~ 80 | STR2-80/STR2-95 | ||
3365 | 80~ 85 ~93 | STR2-95 | ||
頻度 | 660V | |||
トリップクラス | 50/60Hz | |||
色 | 写真が示したように |
主な技術パラメーター
モデル | 定格電流 | いいえ。 | 設定範囲(a) | コンタクタ用 |
STR2-25 | 25 | 1301 | 0.1 ~0.12~ 0.14 ~0.16 | STR2-9〜32 |
1302 | 0.16~0.19~0.22~0.25 | |||
1303 | 0.25 ~0.3~0.35~0.4 | |||
1304 | 0.4 ~0.05~0.63 | |||
1305 | 0.63~0.8~0.9~1 | |||
1306 | 1 ~1.2~1.4 ~1.6 | |||
1307 | 1.6 ~1.9~2.2 ~2.5 | str2-12〜32 | ||
1308 | 2.5〜3〜3.5 ~4 | |||
1309 | 4 ~5~6 | |||
1312 | 5.5〜6〜7 ~8 | |||
1314 | 7 ~8~9 ~10 | |||
1316 | 9 ~11〜13 | |||
1321 | 12~14~16~18 | str2-12〜32 | ||
1322 | 17 ~21~25 | str2-12〜32 | ||
1353 | 23〜32 | STR2-25/32(LC1-D25/32) | ||
STR2-36 | 36 | 2353 | 23 ~26~29 ~32 | |
2353 | 28〜32~36 | STR2-32 | ||
2353 | 30~40 | |||
STR2-93 | 93 | 3322 | 23 ~26~32 | str2-40 ~95 |
3353 | 17 ~25 | |||
3355 | 30~ 33 ~36 ~40 | |||
3357 | 37 ~41 ~46~50 | STR2-50 ~95 | ||
3359 | 48 ~51~ 60~65 | |||
3361 | 55〜0 ~65~70 | STR2-62 ~95 | ||
3363 | 63 ~71~ 80 | STR2-80/STR2-95 | ||
3365 | 80~ 85 ~93 | STR2-95 | ||
STR2-140 | 140 | 80~104 | ||
95~120 | ||||
110 ~140 |
過負荷保護:モーターの荷重が定格値を超えると、熱過負荷リレーが電源を切断して、モーターの過熱と損傷を防ぎます。
過熱保護:何らかの理由でモーターが過熱した場合(たとえば、周囲温度が高く、熱散逸が悪い)、熱過負荷リレーも電源を遮断します。
適応関数:多くの熱過負荷リレーには、モーターが過負荷または過熱したときにステータスを信号または変更することを示すため、オペレーターが時間内に測定値を見つけて取ることができるように表示または変更することを示します。
50/60 Hz、定格絶縁電圧660 V、定格電流0.1-93Aの回路では、50/60 Hz、定格断熱電圧660 Vの回路で自動過負荷リレーのAuto Relayリレーを使用できます。電気モーターが過負荷の場合、リレーは異なるメカニズムを持ち、ST1シリーズAC接触器では、NEIN THE NEINETIESで最も進行したingの補償であるST1シリーズAC接触器では、リレーが異なるメカニズムと温度補償をプラグインすることができます。 60947-1。
熱過負荷リレーは、さまざまな産業および商業環境、特に電気モータードライブを必要とする機器で広く使用されています。たとえば、ポンプ、コンプレッサー、ファン、コンベア、およびその他のさまざまな機械装置で使用され、過負荷または過熱状態の場合にそのような機器を安全に閉鎖できるようにします。
熱過負荷リレーを選択するときは、モーターの電力定格、動作環境、負荷特性などの要因を考慮する必要があります。また、熱過負荷リレーの定格電流がモーターの定格電流と一致し、適切な過負荷と過熱の保護特性があることを確認する必要があります。
サーマルオーバーロードリレーを設置するときは、メーカーのガイドラインに従い、モーターの電力および制御回路に適切に接続されていることを確認する必要があります。さらに、適切な動作と長いサービス寿命を確保するために、熱過負荷リレーを定期的に検査および維持する必要があります。
