STR2-D13サーマルリレー
  • STR2-D13サーマルリレーSTR2-D13サーマルリレー
  • STR2-D13サーマルリレーSTR2-D13サーマルリレー
  • STR2-D13サーマルリレーSTR2-D13サーマルリレー
  • STR2-D13サーマルリレーSTR2-D13サーマルリレー
  • STR2-D13サーマルリレーSTR2-D13サーマルリレー
  • STR2-D13サーマルリレーSTR2-D13サーマルリレー
  • STR2-D13サーマルリレーSTR2-D13サーマルリレー

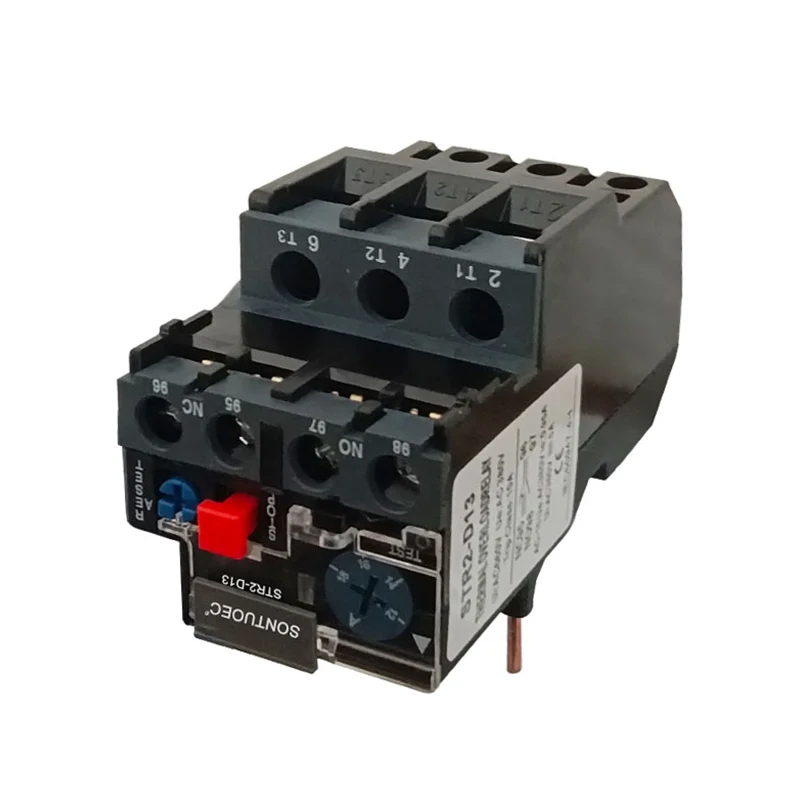

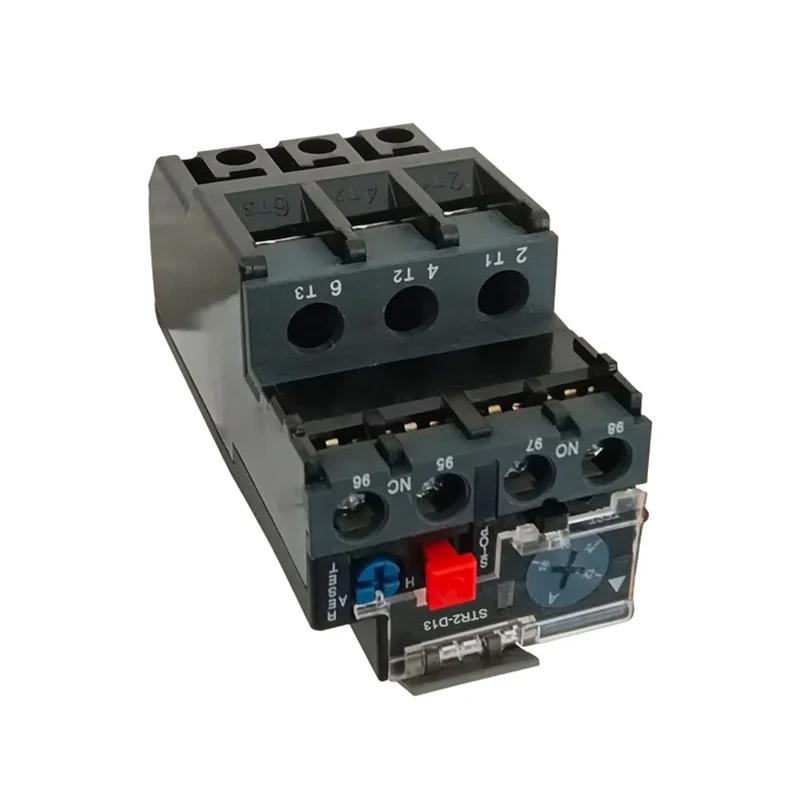

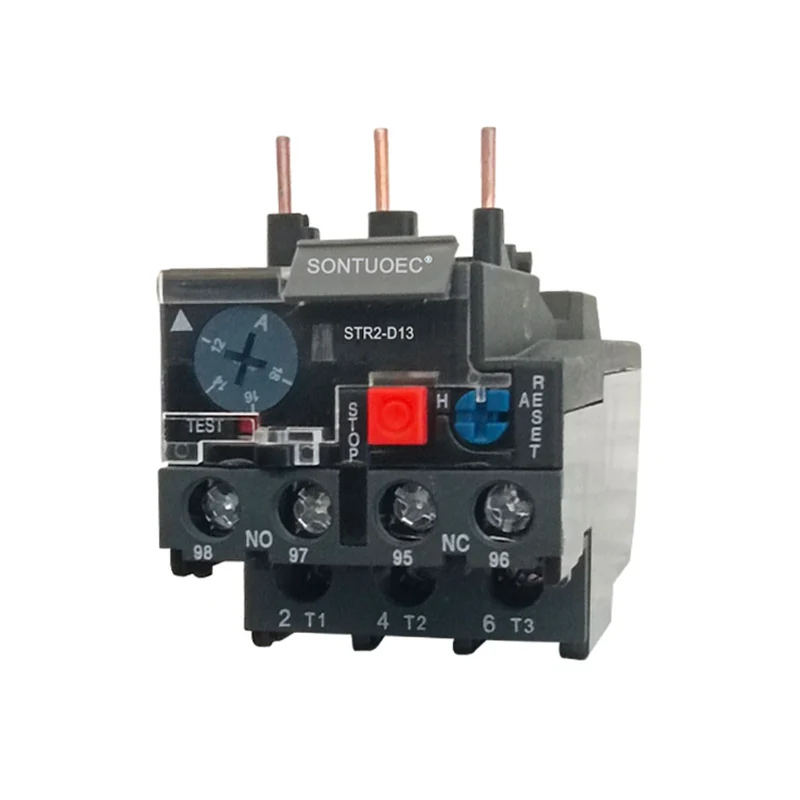

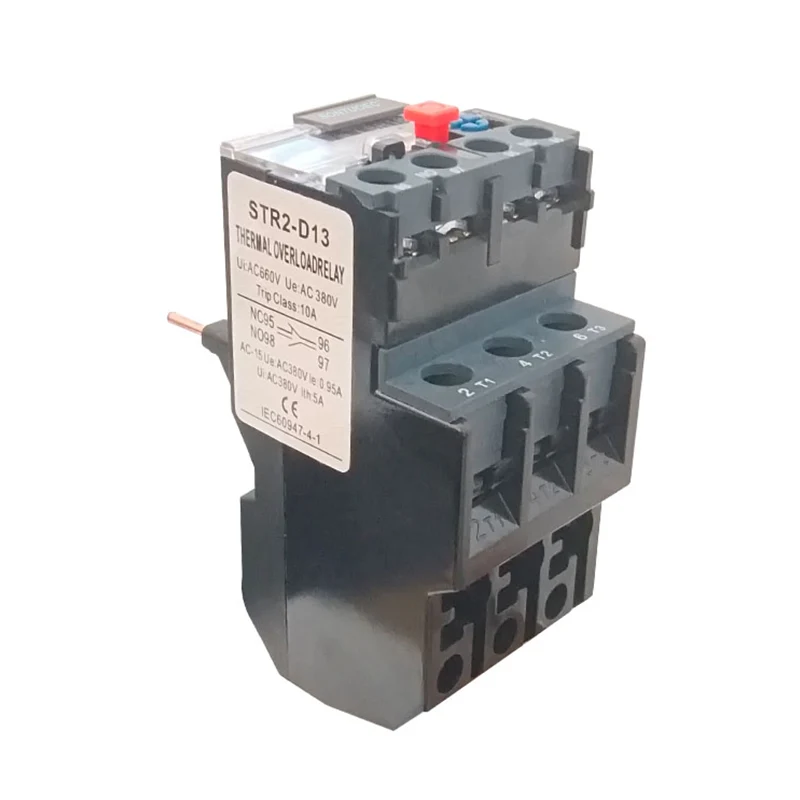

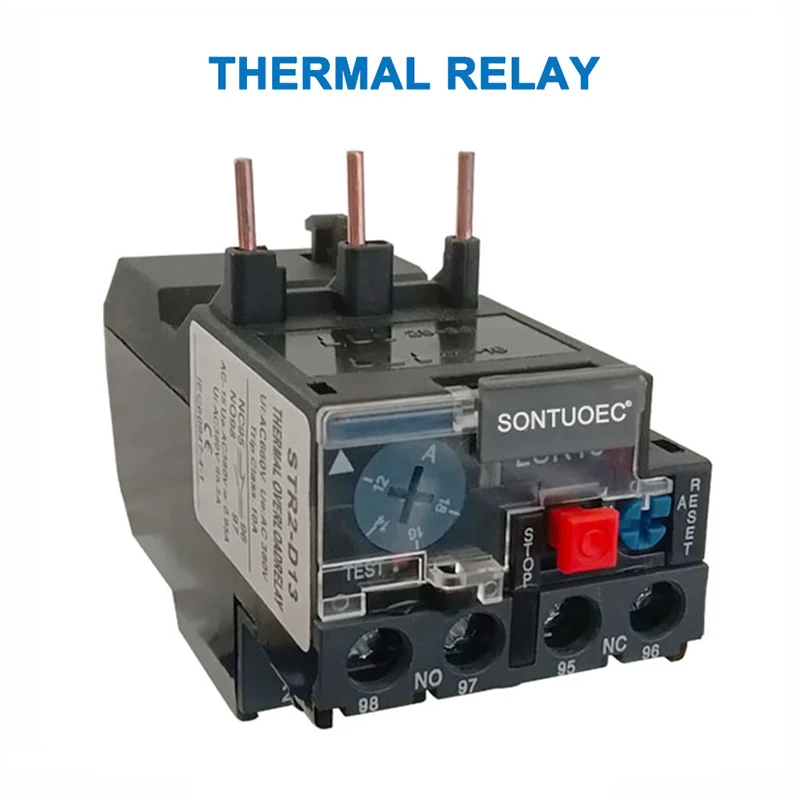

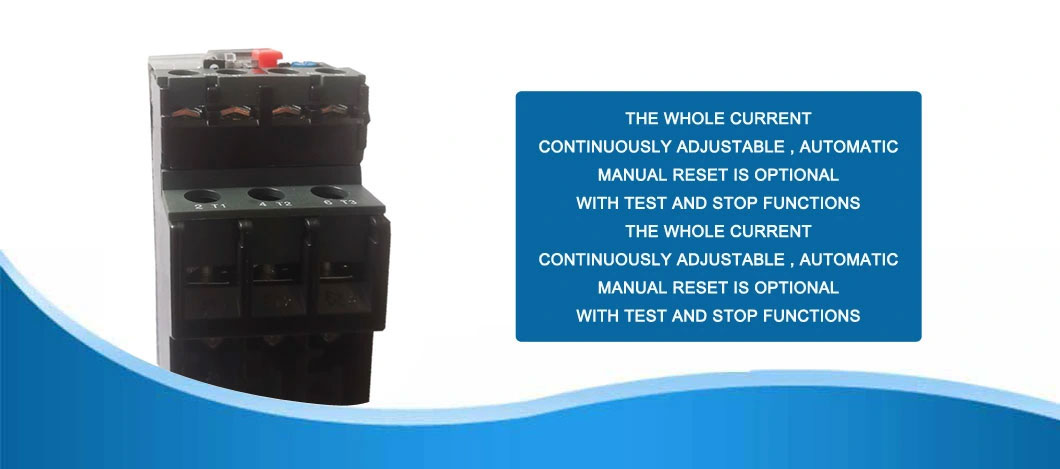

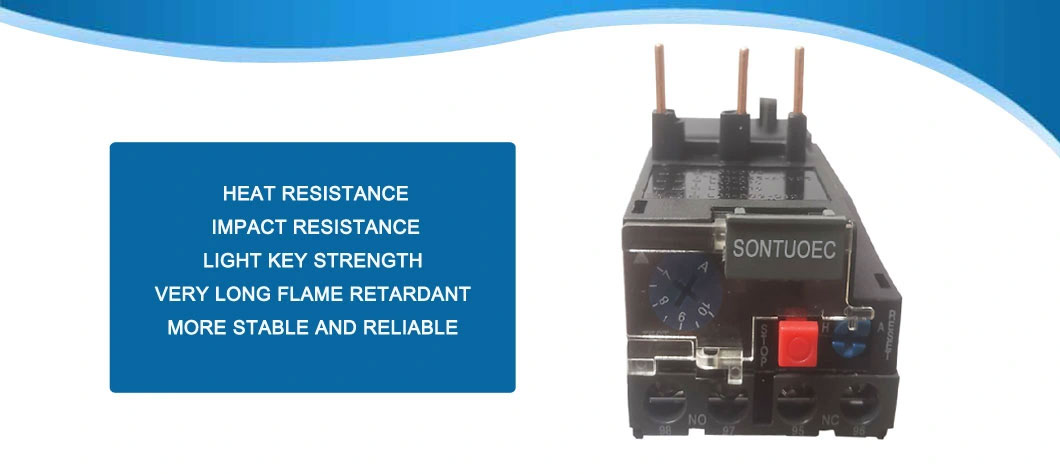

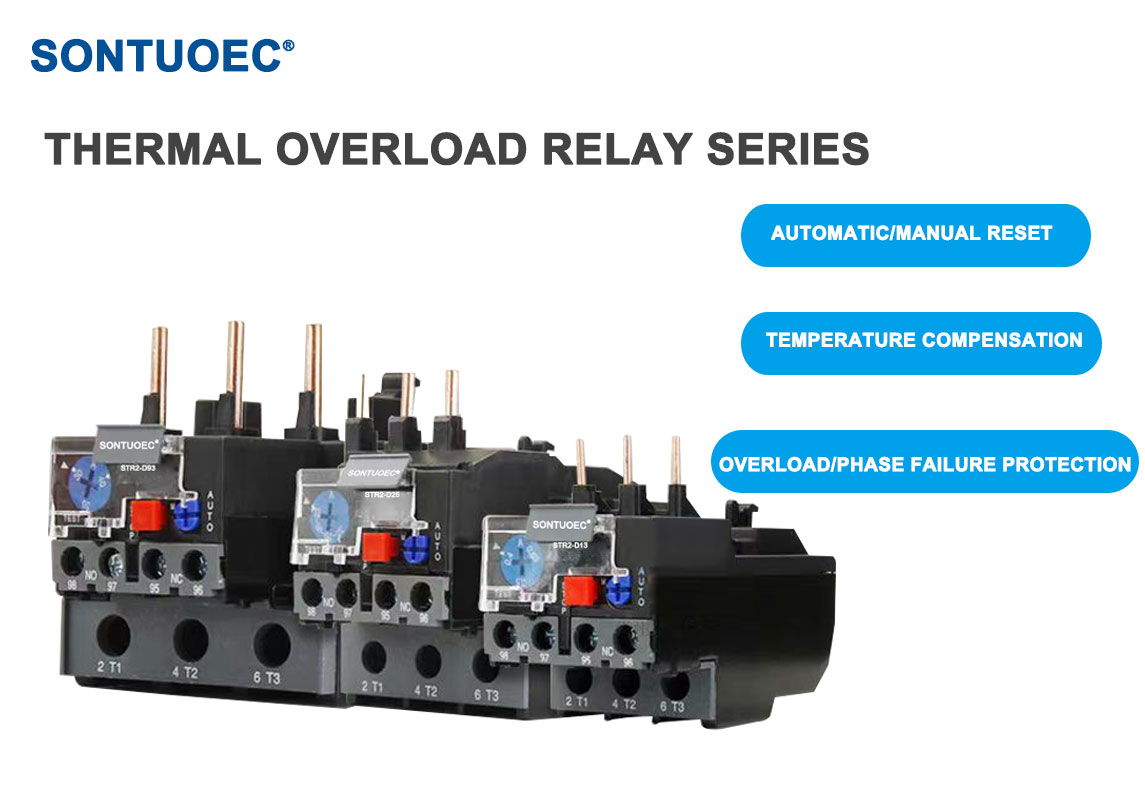

STR2-D13サーマルリレー

Str2-D13サーマルリレーは、熱要素によって生成された熱を介した電流の使用であるため、変形が特定の距離に達すると、コントロール回路が切断され、モーターの過負荷保護を実現するために、変形が特定の距離に達すると、バイメタルシート変形の膨張係数が異なります。モーターの過負荷保護要素として、STR2-D13サーマルリレーには、小型、単純な構造、低コストの利点があります。

モデル:STR2-D13

お問い合わせを送信

製品説明

仕様:

製品名 熱過負荷リレー
モデル STR2-D13
材料 プラスチック、電子コンポーネント
熱接触 1NO+1NC
熱リレー電流 0.1A-25A
調整可能な電流範囲(a)設定範囲 1A-1.6a
1.6A-2.5a
4a-6a
5.5A-8A
7A-10A
9A-13A
12A-18A
17A-25A
PLSは、注文を配置するときに現在の範囲に注意してください
ui
頻度 660V
トリップクラス 50/60Hz
合計サイズ(約) 7×4.5×7.5cm/2.8 "×1.8×2.95" (L*w*h)
      写真が示したように


主な技術パラメーター

モデル 定格電流 いいえ。 設定範囲(a) コンタクタ用
STR2-25 25 1301 0.1 ~0.12~ 0.14 ~0.16 STR2-9〜32
1302 0.16~0.19~0.22~0.25
1303 0.25 ~0.3~0.35~0.4
1304 0.4 ~0.05~0.63
1305 0.63~0.8~0.9~1
1306 1 ~1.2~1.4 ~1.6
1307 1.6 ~1.9~2.2 ~2.5 str2-12〜32
1308 2.5〜3〜3.5 ~4
1309 4 ~5~6
1312 5.5〜6〜7 ~8
1314 7 ~8~9 ~10
1316 9 ~11〜13
1321 12~14~16~18 str2-12〜32
1322 17 ~21~25 str2-12〜32
1353 23〜32 STR2-25/32(LC1-D25/32)
STR2-36 36 2353 23 ~26~29 ~32
2353 28〜32~36 STR2-32
2353 30~40
STR2-93 93 3322 23 ~26~32 str2-40 ~95
3353 17 ~25
3355 30~ 33 ~36 ~40
3357 37 ~41 ~46~50 STR2-50 ~95
3359 48 ~51~ 60~65
3361 55〜0 ~65~70 STR2-62 ~95
3363 63 ~71~ 80 STR2-80/STR2-95
3365 80~ 85 ~93 STR2-95
STR2-140 140 80~104
95~120
110 ~140


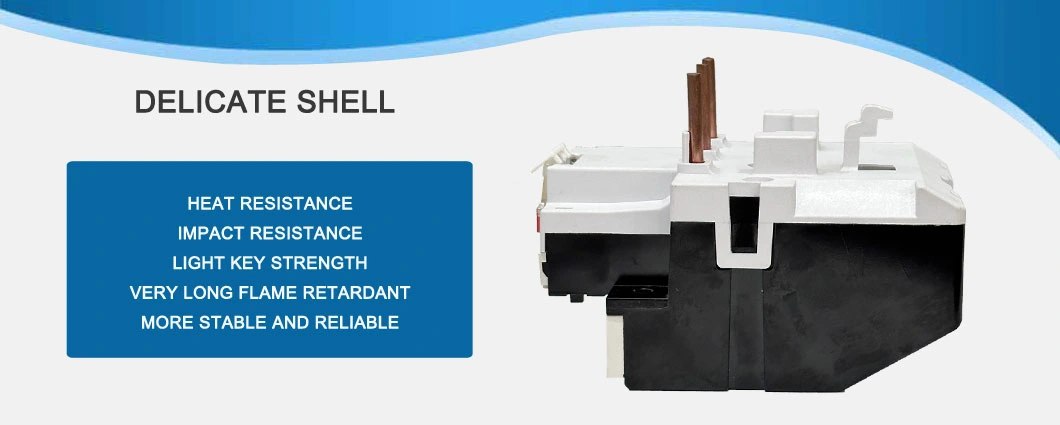

構成と構造

STR2-D13サーマルリレーは、主に加熱要素、バイメタル、接触、および一連の伝送および調整メカニズムで構成されています。その中で、加熱要素は小さな抵抗値を持つ抵抗ワイヤの一部であり、保護されるモーターの主回路で直列に接続されています。バイメタルシートは、熱膨張の異なる係数がロールオーバーして一緒に押された2種類の金属シートで作られており、電流が加熱要素を通過すると、双腸シートが熱のために曲がってしまいます。

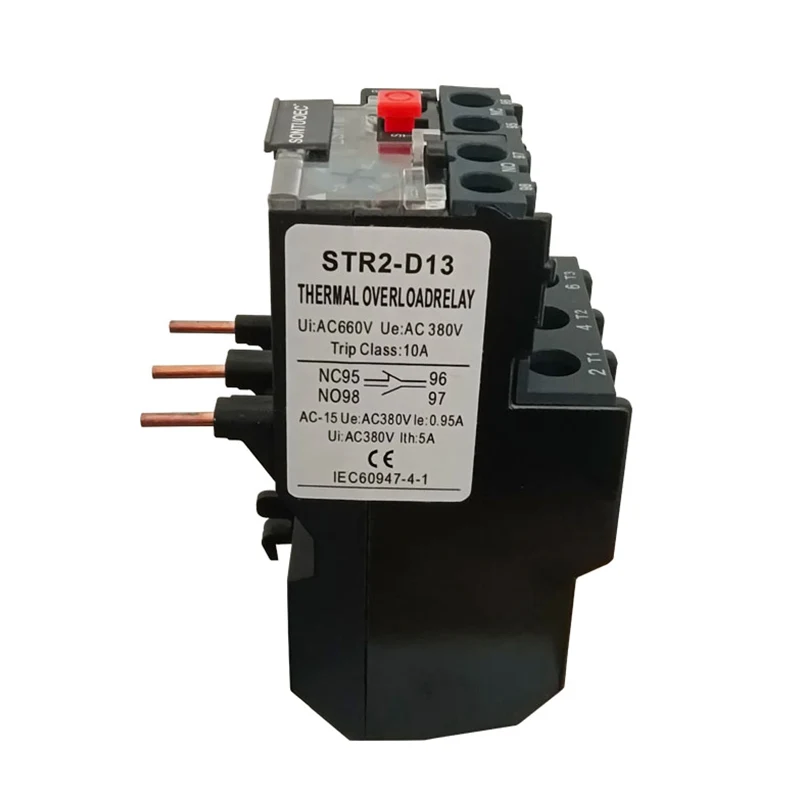

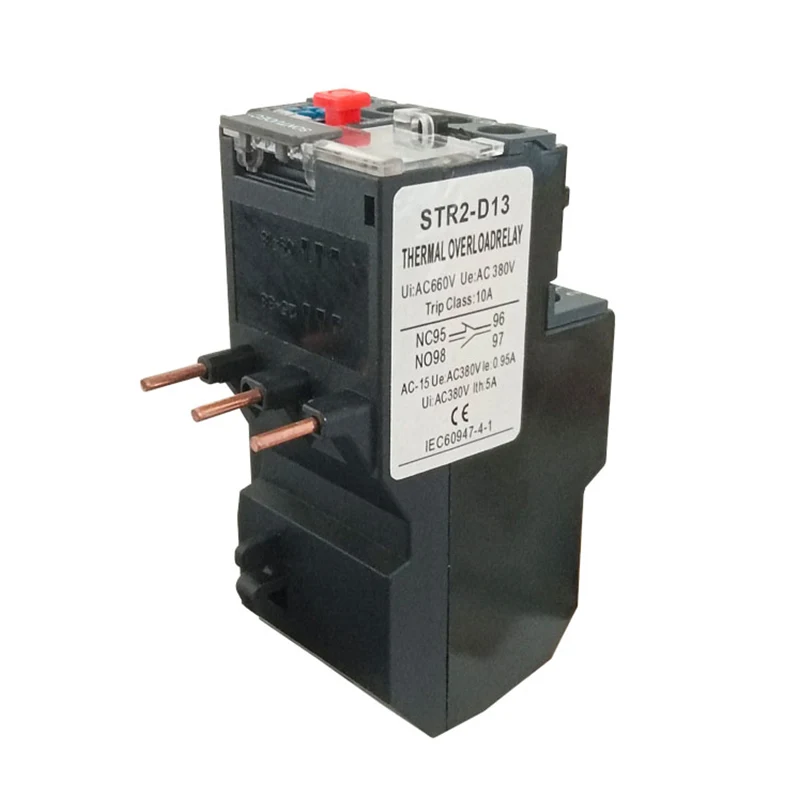

STR2-D13 Thermal Relay

STR2-D13 Thermal Relay




STR2-D13 Thermal Relay


STR2-D13 Thermal Relay

STR2-D13 Thermal Relay



技術的なパラメーター

STR2-D13サーマルリレーの主な技術パラメーターには、定格電圧、定格電流、定格周波数、および整流電流範囲が含まれます。その中で、定格電圧は、STR2-D13サーマルリレーが正常に機能し、一般に220V、380V、600Vなどが正常に機能できる最高の電圧値を指します。定格電流は、STR2-D13サーマルリレーを介した電流を指します。定格周波数は通常、45-62Hzに従って設計されています。定格電流の範囲は、STR2-D13サーマルリレーのアクション時間と、特定の電流の条件下での電流の逆に比例する平方の関係を表します。


動作特性

STR2-D13サーマルリレーの動作特性は、主にその内部双板および加熱要素に依存します。モーターが過負荷になると、巻線の電流が増加し、Str2-D13サーマルリレー要素を通る電流も増加し、バイメタルがより高い温度に上昇して曲がり、接続ロッドを動作に押し込み、制御回路を切断します。 STR2-D13サーマルリレーが作動した後、バイメタルはリセットする前に冷却期間を必要とします。


役割とアプリケーション

STR2-D13サーマルリレーは、主に、過負荷、位相破損、不均衡な三相電源などの断層から電気モーターを保護するために使用されます。モーター回路では、STR2-D13熱リレーは、短絡保護を備えた回路ブレーカーと組み合わせて使用​​する場合に最も効果的です。さらに、STR2-D13熱リレーは、他の電気機器または電気回路の過負荷保護にも使用できます。


選択と使用に関する予防策

STR2-D13熱リレーを選択する場合、モーターの定格電流、作業環境、開始電流、負荷の性質、およびその他の要因に応じて包括的な考慮を行う必要があります。STR2-D13熱リレーは、乾燥した換気された非腐食ガス環境に取り付けられ、その配線が正しくて企業であることを確認する必要があります。

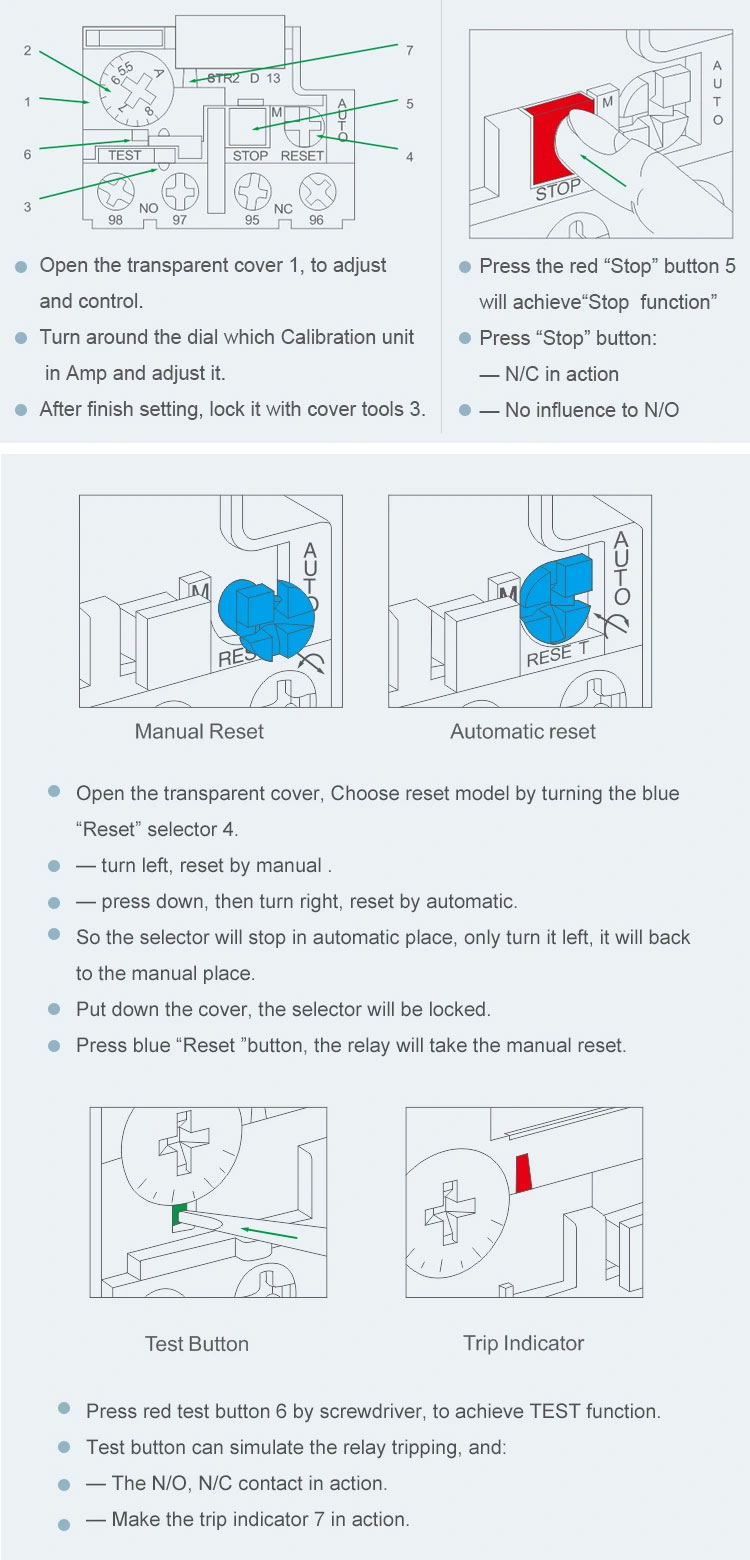

使用の過程で、STR2-D13サーマルリレーの作業状況を定期的にチェックして、通常の動作と安全性を確保する必要があります。モーターの過負荷が故障した場合、モーターの起動を簡単に避けるために、STR2-D13サーマルリレーは手動でリセットする必要があります。
