3 極 AC コンタクタ
  • 3 極 AC コンタクタ3 極 AC コンタクタ
  • 3 極 AC コンタクタ3 極 AC コンタクタ
  • 3 極 AC コンタクタ3 極 AC コンタクタ
  • 3 極 AC コンタクタ3 極 AC コンタクタ

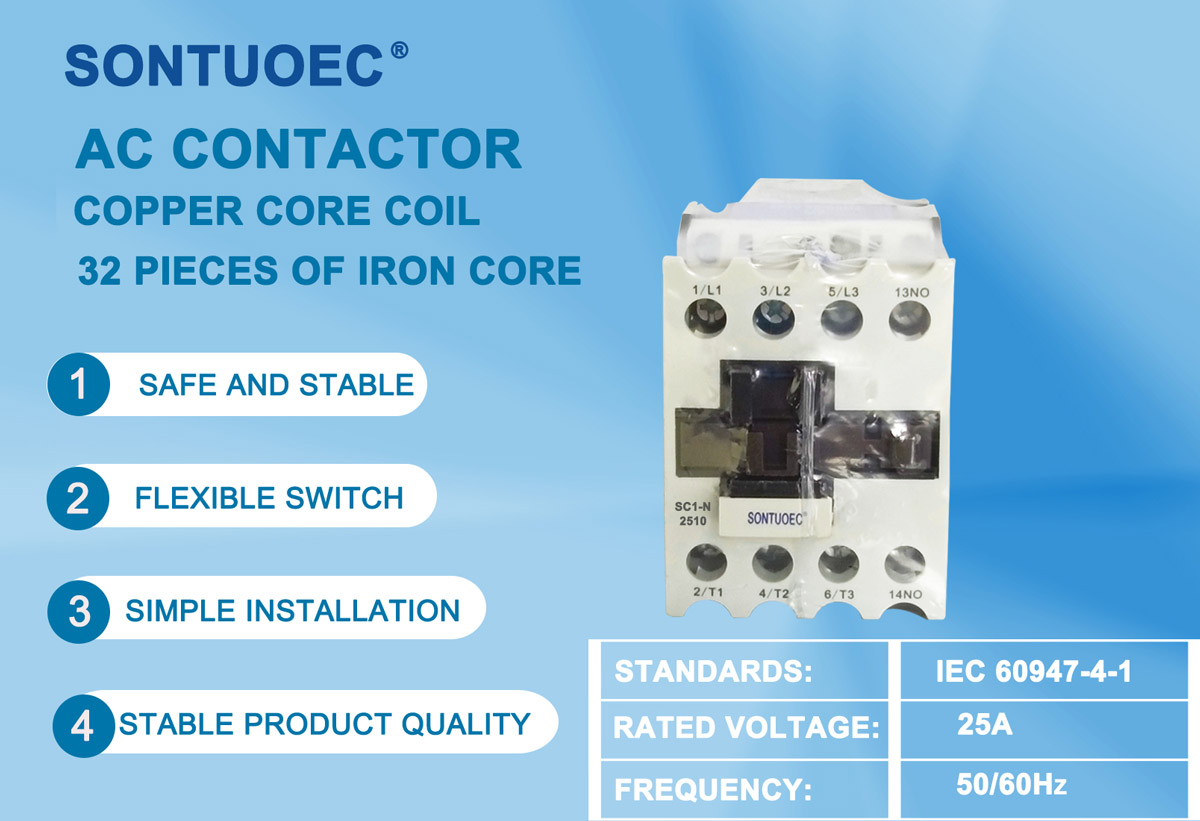

3 極 AC コンタクタ

3 極 AC コンタクタは、3 つの独立した接点 (または極) を備えた AC コンタクタで、それぞれが三相電力システムの 1 つの相を制御します。その主な機能は、三相モーターまたはその他の三相負荷の始動、停止、逆転を遠隔制御することです。この3つの接点のオン・オフを制御することで三相回路の接続・遮断を実現し、電気負荷の動作状態を制御します。

お問い合わせを送信

製品説明

モデル

2相シュリレルの容量

定格加熱電流1次(A)

定格電力(KW)

定格動作電流(A)

220V-240V

380-440v

550v

660v

220-240V

380V-440V

550v

660v

SC1-N10

2.5

4.0

4.0

4.0

11

9

7

5

20

SC1-N11

3.5

5.5

5.5

5.5

13

12

9

7

20

SC1-N12

3.5

5.5

5.5

5.5

13

12

9

7

20

SC1-N20

5.5

11

11

7.5

22

22

17

9

32

SC1-N25

8.5

14

14

14

30

30

12

12

40

SC1-N35

12

20

20

20

40

40

17

17

40


構造と動作原理

構造：

電磁システム: 接点システムの開閉を駆動する磁束を生成するために使用されるコイル、コアなどのコンポーネントが含まれます。

接点システム: 主接点と補助接点を含む。主接点は大電流を流すために使用され、補助接点は制御信号の送信とフィードバックを実現するために使用されます。

アーク消弧装置：接点の切断時に発生するアークを消し、接点の損傷を防ぎます。

シェル: 内部コンポーネントを外部環境から保護するために使用されます。


動作原理:

コイルが通電されると、鉄心が磁気を発生し、接点システムを吸引して閉じ、三相回路を開きます。

コイルへの通電が遮断されると、鉄心の磁性が失われ、バネの作用により接点システムが分離して三相回路が切断されます。

第三に、応募と選考


アプリケーション:

3 極 AC コンタクタは、産業オートメーション、電力システム、ビルディングオートメーションで広く使用されています。

三相モーターの起動、停止、逆転などの制御に使用できます。

遠隔制御や電力系統の保護にも使用できます。


選択：

3 極 AC コンタクタを選択するときは、電源システムの定格電圧、定格電流、負荷の種類などの要素を考慮する必要があります。

電流定格は、負荷の最大動作電流以上である必要があります。

電圧定格は、電力システムの電圧レベルに適合させる必要があります。

3 Pole AC Contactor3 Pole AC Contactor3 Pole AC Contactor 3 Pole AC Contactor3 Pole AC Contactor
