LC1-NタイプAC接触器

LC1-NタイプAC接触器

LC1-NタイプACコンタクタは、AC 50Hzまたは60Hzの回路での使用に適しています。最大660V（一部のモデルでは最大690V）、および最大95Aの電流です。これは、長距離にわたって回路を接続および破壊するために使用され、頻繁にACモーターを開始および制御するために使用されます。

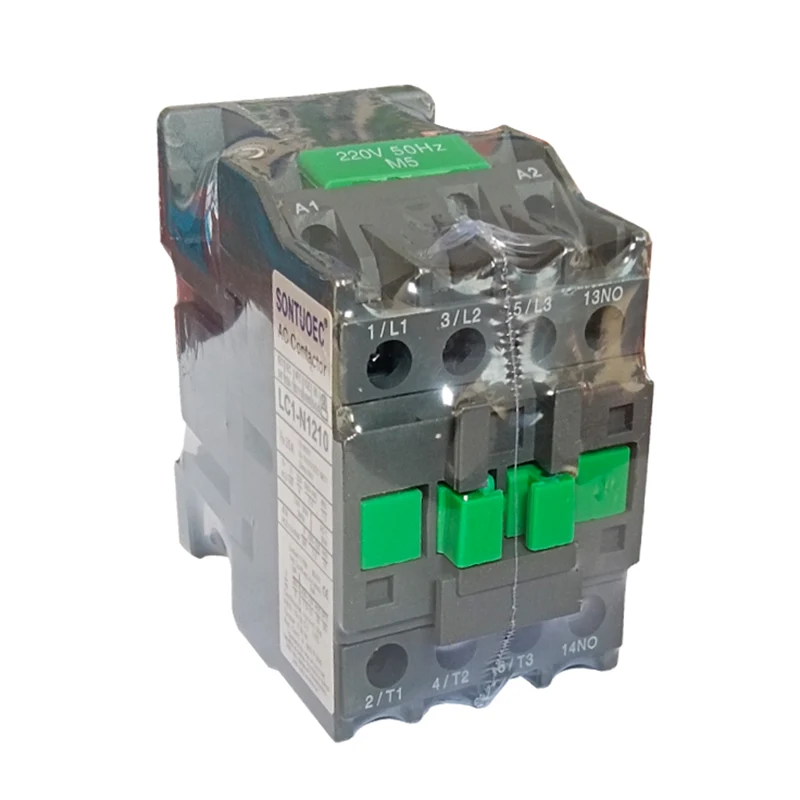

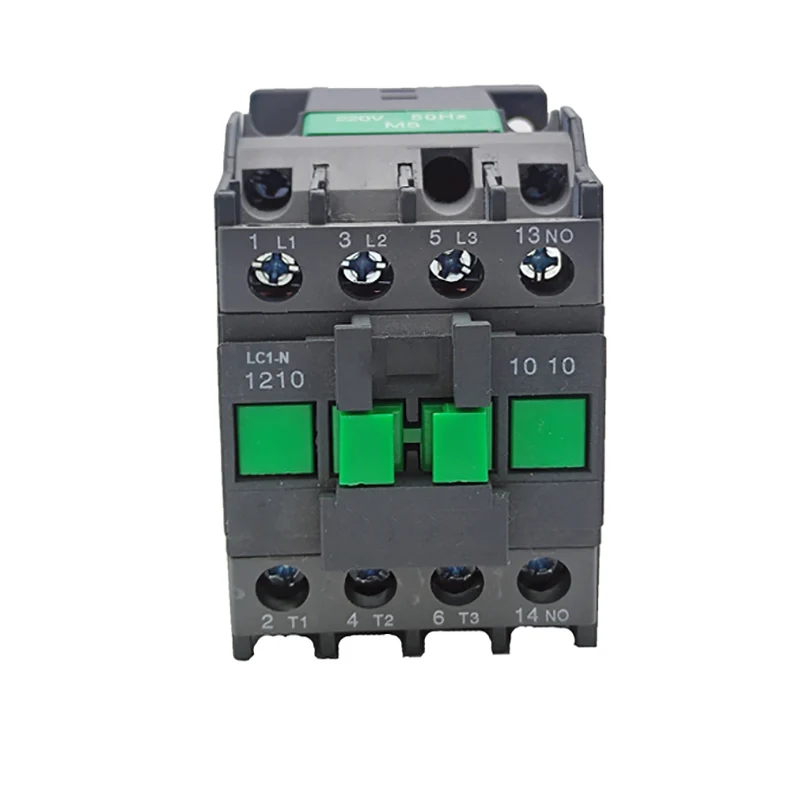

モデル:LC1-N1210

お問い合わせを送信

製品説明

タイプ		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
定格作業電流（a）	AC3	9	12	18	25	32	40	50	65	80	95
定格作業電流（a）	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
3相の標準パワー評価 Motors 50/60HzインカテゴリーAC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
定格熱電流（a）		20	20	32	40	50	60	80	80	125	125
電気寿命	AC3（x104）	100	100	100	100	80	80	60	60	60	60
電気寿命	AC4（x104）	20	20	20	20	20	15	15	15	10	10
機械的生活（x104）		1000	1000	1000	1000	800	800	800	800	600	600
連絡先の数	3p+no					3p+nc+no
連絡先の数	3p+nc					3p+nc+no

構造的特徴

モジュラー設計：LC1-NタイプACコンタクタは、完全な機能の組み合わせでモジュラー設計を採用します。これは、ユーザーがニーズに応じて選択して組み合わせるのに便利です。

電磁システム：接触器の重要な部分である電磁コイルと鉄のコアを含み、接触の閉鎖と切断を促進するためにそれに依存しています。

連絡先システム：メインの連絡先と補助接触を含む。メイン接点は、メイン回路を接続および破壊し、より大きな電流を制御するために使用されます。補助接触は、さまざまな制御方法の要件を満たすために制御回路にあります。

アーク消滅システム：アーク消滅デバイス、一般的に半閉鎖された縦スリット粘土アーク消滅カバーを装備し、アークによって生成された回路を確実に消すために接点が確実にクエンチされ、アークの損傷を減らすために強い磁気吹き式アーク回路を装備します。

操作の原則

制御回路が通電されると、電磁コイルが磁場を生成し、鉄のコアを引き付けて接点を駆動し、コンプレッサーの主回路を接続します。制御回路が脱線すると、磁場が消え、鉄のコアがスプリングの作用下でリセットされ、接触が切断され、コンプレッサーの主回路も切断されます。

主な技術パラメーター

定格制御電源電圧：24V、48V、110V、127V、220V、240V、380V、415V、440V、480V、500V、600V、660Vおよびその他のオプションを含む。

吸引電圧：通常（0.85〜1.1）定格制御供給電圧の倍。

放出電圧：通常（0.2〜0.75）定格制御供給電圧の倍。

吸引時間：モデルによっては、吸引時間は異なり、通常は12〜35msです。

リリース時間：繰り返しますが、リリース時間はモデルによって異なり、通常は4〜20msです。

電気寿命：AC-3使用カテゴリでは、電気寿命は数十万回から何百万回もかまいません。

機械的生活：機械的生活は通常、数百万から1,000万サイクルの範囲です。

LC1- N Type AC Contactor

LC1- N Type AC Contactor
